一、概述

硅芯管冷彎曲半徑試驗器是按照J(rèn)T/T496-2004《公路地下通信管道高密度聚乙烯硅芯塑料管》中硅芯管冷彎曲半徑試驗方法研制的。該設備簡潔直觀，是生產及質量監督檢驗部門的理想設備。

二、適用范圍

用于測定低溫下硅芯管的抗彎曲性能。能夠滿足直徑在32-63mm不同直徑的地下通信管道高密度聚乙烯硅芯塑料管。

三、結構組成：

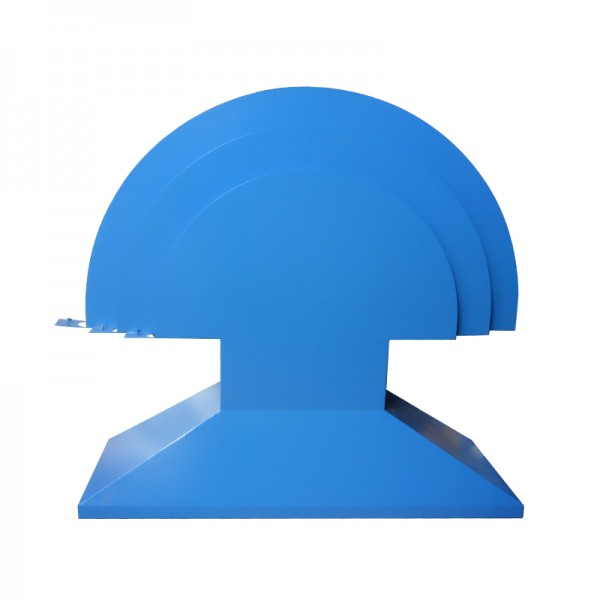

由支撐底座及五個不同直徑的標準輪轂組成。中間高的一種為1號用于對直徑為Φ63mm的管材進行彎曲，2號用于對直徑為Φ50mm的管材進行彎曲、3號用于直徑為Φ46mm的管材進行彎曲，4號用于對直徑為直徑為Φ40mm的管材進行彎曲，5號用于對直徑為Φ32和Φ34mm的管材進行彎曲。

四、取樣

取3根1.5 米（當外徑大于40mm時為2米）長的硅芯管作為試樣用于產品的彎曲性能試驗，試驗前試樣應放置在-20℃±2℃溫度下保持 2h。

五、測試步驟

1、從低溫箱中取出1根試樣，迅速在四個不用方向上進行彎曲試驗，每個方向上至少應該彎曲90度。

2、第一次彎曲后，轉動180度進行第二次彎曲，然后轉動90度，進行第三次彎曲，再轉動180度進行第四次彎曲。從冷柜取出試樣開始，四次彎曲試驗的時間間隔不能超過20S，四次彎曲試驗的總時間不能超過40S。

3、從低溫箱中取出另外兩根試樣，按照以上步驟進行彎曲試驗，三個試樣全部合格為合格，否則應將試樣數量加倍進行試驗。

六、判定規則

試樣經過彎曲試驗后，應不出現開裂、裂紋或明顯應力發白現象。

七、維護保養

設備應放在清潔干燥的地方使用，注意防潮防曬；同時只能做一種管材的彎曲試驗，不可多種規格管材同時操作，以防損壞設備；使用完畢后應用防塵布進行防塵遮蓋。
