西安鉑科儀表廠浮球壓力計MY-Y047浮球式壓力計是以壓縮空氣或氮?dú)庾鳛閴毫υ?，以精密浮球處于工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計?。

西安鉑科儀器儀表有限公司座落于歷史悠久的中國古城西安蓮湖區。主要銷售壓力儀表（壓力表、不銹鋼壓力表、耐震壓力表、壓力變送器、壓力開關）、壓力校驗儀表（活塞式壓力計、壓力表校驗器、智能壓力校驗儀等）、溫度儀表（雙金屬溫度計、壓力式溫度計、熱電偶、熱電阻等）、溫度校驗儀表（熱工信號校驗儀，熱工檢定系統等）等。公司創建于2016年，通過誠實守信和認真嚴謹?shù)慕?jīng)營，現如今客戶遍布全國。公司主要在石油、化工、電站、冶金、輕紡、機械、電子等工業部門和科研以及出口成套項目所需要的檢測、自動調節儀表與成套控制裝置。本著“誠信、專業、共贏”的企業精神,堅持用戶至上、質量保障,以誠信服務客戶,堅持技術進步、不斷創新、不斷超越。以優質的產品質量,優惠的產品價格,令人滿意的銷售服務,贏得您的支持與信賴....

西安鉑科儀表廠浮球壓力計

MY-Y047浮球式壓力計是以壓縮空氣或氮?dú)庾鳛閴毫υ?，以精密浮球處于工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計 。如圖1所示，精密浮球置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使浮球在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時， 浮球式壓力計便輸出一個穩定而精確的壓力值。



西安鉑科儀表廠浮球壓力計

浮球式壓力計原理

壓縮空氣或氮?dú)馔ㄟ^流量調節器進入球體的下部，并通過球體和噴嘴之間的縫隙排入大氣。在球體下部形成的壓力將球體連同砝碼向上托起，當排除氣體流量等于來自調節器的流量時，系統處于平衡狀態。這時球體將浮起一定高度，球體下部的壓力作用面積（即浮球的有效面積）也就一定。由于球體下部的壓力通過壓力穩定器后作為輸出壓力，因此輸出壓力將與砝碼負荷成比例。在浮球式壓力計的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使浮球下降或上升，排入大氣的氣體流量隨即發生改變， 浮球下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持浮球的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。確保了浮球式壓力計的高準確

浮球式壓力計的優點  

 與活塞式壓力計相比，浮球式壓力計具有下列特點：
1. 浮球式壓力計內置自動流量調節器，增減砝碼后無須再作任何操作，即可得到精確的輸出壓力。
2. 工作時浮球不下降，可連續穩定地輸出精確的壓力信號；

3. 浮球式壓力計具有流量自行調節功能，其精確度與操作者的技術水平無關；
4. 儀器工作時氣流使浮球懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，這是浮球式壓力計的特性；

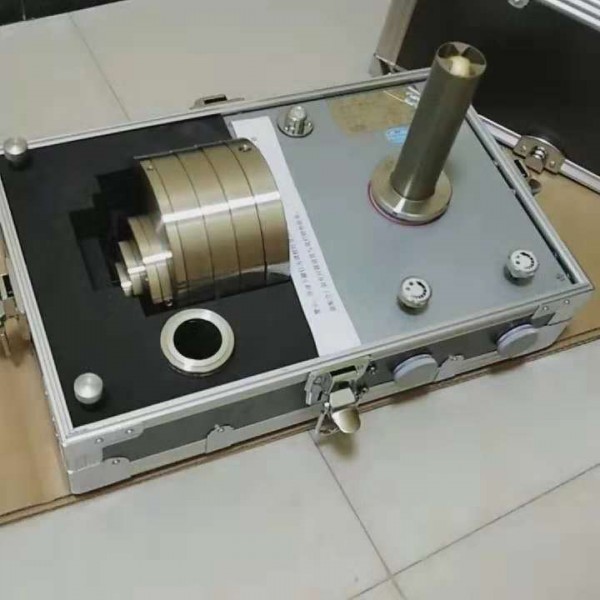

5. 工作進程中，氣流能不斷地對浮球體進行自清洗，確保了儀器的高可靠性。 浮球式壓力計的底盤安裝在一個箱式底座上（圖2所示），底盤即為 壓力計 的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于壓力計與壓力源的連接。

三．技術參數

   Y047型浮球式壓力計

   砝碼架：0.001Mpa和0.005Mpa的砝碼架各一個

   輸出壓力范圍：0.001～0.25MPa





Y055型浮球式壓力計

   砝碼架：0.005Mpa的砝碼架一個

   輸出壓力范圍：0.005～0.6MPa

Y055A型浮球式壓力計

   砝碼架：0.005Mpa的砝碼架一個

   輸出壓力范圍：0.005～0.4MPa

 西安鉑科儀表廠浮球壓力計

四．浮球壓力計安置

 浮球式壓力計應安置在溫度盡可能接近20℃，濕度為10～75%，周圍空氣流動不大，不含有腐蝕性介質和沒有任何震動源的環境中，安置浮球式壓力計的工作臺應穩固且便于操作。

五．浮球壓力計連接

 浮球式壓力計須用壓力計附帶的連接管與氣源和被測儀表連接，連接時須將接頭上的滾花螺母旋緊，以防接頭在工作中脫出或產生泄漏。浮球式壓力計對其壓力源有潔凈、干燥、無油的要求。如管道壓縮空氣無法達到凈化要求，建議使用瓶裝氮?dú)饣驅⒐艿缐嚎s空氣通過氣體凈化裝置連接到浮球式壓力計。

六．浮球壓力計操作

 浮球式壓力計的操作時應先調整好氣源壓力，然后打開氣源閥和輸出閥并將砝碼架套在浮球上。待浮球浮起后，壓力計即輸出一個砝碼架上所標志的(0.001MPa或MPa或0.005MPa)壓力值。逐一按被測儀表的要求在砝碼架上增、減所需壓力值的砝碼，當浮球再次浮起后，壓力計即能輸出所需校驗用壓力。

七．操作注意事項

1. 增、減砝碼時一次不宜太多；

2. 不必旋轉浮球式壓力計的砝碼，過多的旋轉會影響儀器的精確度；

3. 檢測進程完結后應去除砝碼、關閉浮球式壓力計氣源閥，然后再取下被校儀表。不能在加壓狀態下撤除被測儀表，以免沖擊浮球；

4. 浮球式壓力計的輸出壓力值為所加砝碼及砝碼架上標明的壓力數值之和，輸出壓力值的誤差不超過該值的±0.05%。當輸出壓力值小于壓力計上限值的10%時，誤差不超過上限值10%的±0.05%。

八． 裝箱單

  文件

  1. 使用說明書一份

  2. 合格證一份

  實物

 1. 主機一臺

 2. 砝碼 1 套

 3. 掛籃 2個（Y047）

 4. 進氣口、出氣口接頭含管子各1 根

 5. 鋁合金包裝 1個

九．日常保養

  1. 保持清潔

浮球式壓力計在使用前應檢查浮球和噴嘴的潔凈度，其潔凈度過低將會影響壓力計的輸出精度。浮球和噴嘴應經常用酒精進行清洗，并用潔凈的軟質絲綢擦干。清洗時，可用手將噴嘴從壓力計上輕輕拔下，拔下時切忌將浮球碰掉落地。安裝噴嘴時應注意噴嘴外筒的標志，必須正向 安裝。裝卸時可輕輕轉動噴嘴，以克服“O”形密封圈的摩擦；浮球壓力計使用前可按下述辦法作一次潔凈度檢驗：打開氣源閥，關閉輸出閥，在浮球上放上一定數 量的砝碼，當浮球浮起后，清潔的浮球和噴嘴則能靈活轉動。在輕輕轉動砝碼后，應能保持較長的持續旋轉時間。

2. 泄露檢查

 浮球式壓力計的輸出連接管路或被校儀表的泄漏則將影響校驗精度。檢漏可按下述方法進行：打開輸出閥，在壓力計的砝碼架上添加砝碼，使被校儀表指示的壓力達到規定值上。然后關閉輸出閥。如果被校儀表的指示一直能保持不動，則可以認為浮球壓力計和被測儀表之間無泄漏。
