應用領域∶Application Area
全自動線寬測量儀用于PCB和FPC

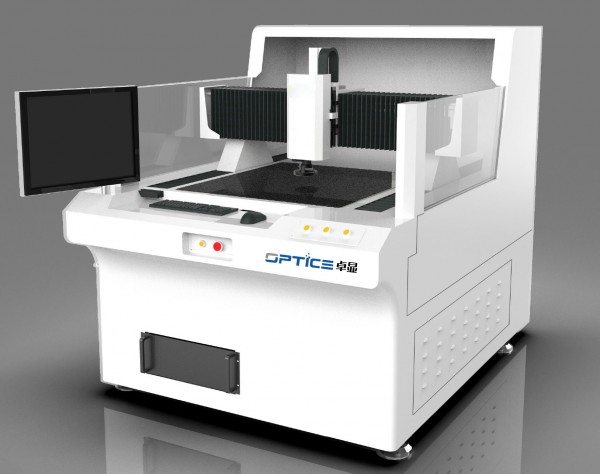

PCB行業線寬檢測—蘇州卓顯全自動線寬測量儀
產品特點∶ Product featuies
◆儀器采用移動橋式本封閉式鈑金結構設計，空間寬闊，適合大尺寸產品測量。
◆機臺核心零部件全部采用品牌供應鏈零件，整機經過嚴格，規范的組裝和調試，整機在24小時恒溫間內經30小時不間斷運行負載測試。
◆采用山東濟南青“00”級花崗石底座、橫梁，保證機械系統極高的穩定性。
◆臺灣上銀高精密研磨級滾珠絲桿和高精密直線導軌，保證儀器極高的機械精度。
◆日本松下高性能伺服電機，全閉環控制，全自動三軸CNC控制系統，高精度、高速度、高穩定安全地控制平臺移動。
◆0.5μm金屬反射式金屬尺，保證與機體一致的熱膨脹系數，提升檢測精度。
◆導入gerber文件，學習程序文件和實物編程看同步進行，編程精準度高，測量效率快。
技術參數∶Techical Parameter
|
型號 |
ZEX-8070B |
|
臺面結構 |
吸附式平臺+靠邊定位 |
|
板厚范圍 |
0.05mm-6mm |
|
線寬測量范圍 |
15μm-2800μm |
|
線寬測量精度 |
1X=±3μm |
|
2X=±2μm |
|
|
3X=±1μm |
|
|
4X=±1μm |
|
|
相機 |
500萬千兆網數字CCD |
|
CCD分辨率 |
2560*1920 |
|
鏡頭 |
0.7X~4.5X 自動變倍鏡頭+導航 |
|
測量重復性 |
±2pixel |
|
光源 |
LED環形光，塔型雙環形光源 |
|
導航視野范圍 |
20mm*30mm |
|
導航定位相機 |
1/3” 模擬相機 |
|
自動對焦 |
軟件可自動對焦 |
|
學習模式 |
可對首件進行學習編程 |
|
上下幅線寬測量范圍 |
銅層表面景深＜50um可同時測量上下幅線寬； 注：當景深＞50um時，因鏡頭和相機景深設計，此時上下幅線寬不能同時測量，需二次聚焦分開測量； |
|
測量尋邊方式 |
自動/手動尋邊選擇模式 當：PCB氧化嚴重，導致圖像不清晰時，此時無法自動抓取，請用手動工具抓??； |
|
CAM資料導入模式 |
支持Gerber文件（RS-274X）格式 |
|
測量尋邊模式 |
具備手動尋邊和自動尋邊功能 |
|
產速 |
測量速度≤1.5秒/點 |
|
數據統計功能 |
EXCEL數據自動導出保存指定路徑 |
