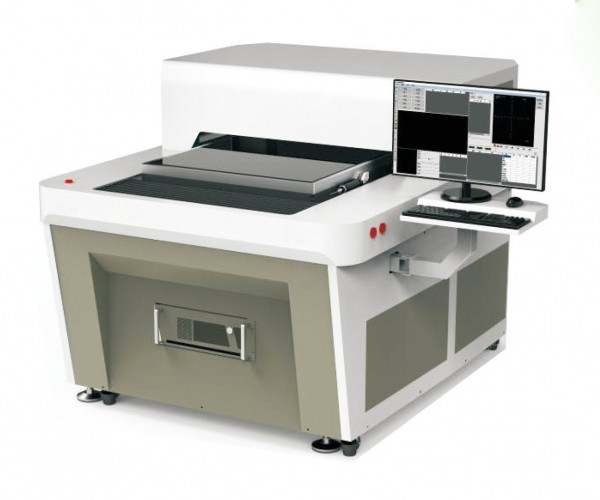

PCB專用檢查孔機—蘇州卓顯高速孔位精度檢查機

蘇州卓顯智能科技有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇蘇州市

型號：

更新時間：2024-08-09

瀏覽次數：967

公司地址：江蘇省昆山市景德路孚沃德科創產業園

13862630596 王(先生)

點擊查看聯系電話在線詢價

產品簡介

PCB專用檢查孔機—蘇州卓顯高速孔位精度檢查機采用高清大面積線掃相機影像擷取系統，可在數秒內實現上萬孔的快速檢測，可獲得3um 的準確度(依據2D大面積校驗玻璃)，且最高量測孔數無限大。

公司簡介

主要致力于智能光學設備的研發、銷售和技術服務；以光學技術應用為基礎，以機器替代人工為目的，努力為業界提供適用性強、性價比高的智能設備產品，同時可為客戶量身定制各類產品制造所需的外觀、尺寸智能化檢測解決方案；產品廣泛應用于PCB、FPCB、BGA、SMT、IC、光電、五金制造等領域。公司擁有從業十余年的專業團隊，為滿足客戶需求而努力奮斗。全體同仁奉行“誠信、實干、卓越、創新”的企業宗旨，做好每一個細節，用自己每一滴汗水鑄造卓越的品質。

展開

產品說明

PCB專用檢查孔機—蘇州卓顯高速孔位精度檢查機

采用高清大面積線掃相機影像擷取系統，可在數秒內實現上萬孔的快速檢測，可獲得3um 的準確度(依據2D大面積校驗玻璃)，且最高量測孔數無限大。

PCB專用檢查孔機—蘇州卓顯高速孔位精度檢查機效率：Efficiency

孔位，孔徑尺寸測量速度：傳統二次元50X以上。

產品特點∶ Product featuies

◆強大的離線式SPC分析軟件工具，快速有效的提升鉆孔品質。

◆鉆針使用壽命分析功能，為客戶節省鉆針消耗決策依據。

◆下光源強力穿透效果，背面鉆孔板可以量測。

◆導入鉆帶資料快捷，方便制作程式。

PCB專用檢查孔機—蘇州卓顯高速孔位精度檢查機技術參數∶Techical Parameter

機臺尺寸 (mm)	185015001550(L'WxH)
機臺重量	2.2T
工作范圍	650x730 mm
相機	Line CCD + Verification
光源	可控制式條形光源
CAM 格式格式	odb++ ， excellon, gerber
檢測材質	銅箔片
產能	40 sec
板厚	0.05 ~ 8 mm
最小檢測孔徑	0.075 mm
上蓋玻璃壓板系統	氣動式自動壓板開關功能
Y 向驅動	日本松下高慣量伺服驅動電機
Y 向光柵尺分辨率	進口 m 0. 5um 金屬貼片尺
孔數	無限大
孔深比	20:01
孔位精度	±5um
孔徑精度 ( 以大精度玻璃為基準)	±5um
檢測項目	孔徑大小、孔位精度、真圓度、孔塞、漏鉆、槽孔缺陷
SPC 分析分析	在線分析，離線數據庫分析，l excel 分析
作業系統	Window10 64 位 I7 內存：32G 硬盤：1T
空壓	5 - 6 kg / cm2 / Flow rate : 60 L / min
電源	AC 220V, 1P, 60/ 50Hz, 1KW, Max. 10A
