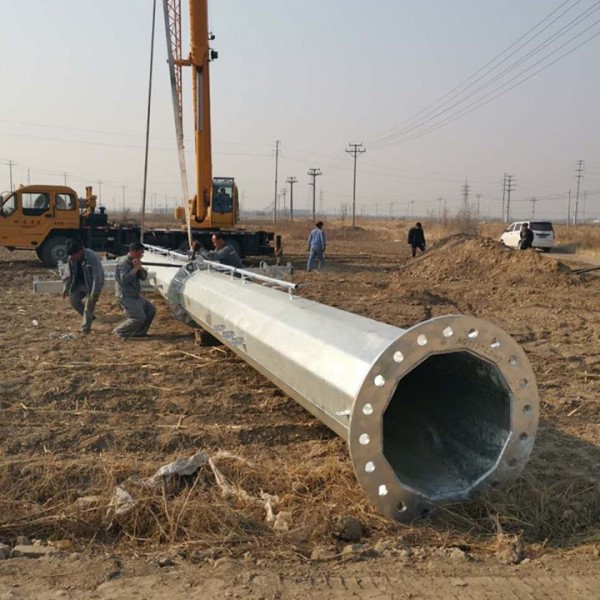

產品主要材質為Q235及Q345，同時可根據客戶需求加工特殊材質，如420和460。電力鋼桿防腐技術為內外熱浸鋅防腐，可折棱數為6-24棱，鋼桿長度根據客戶需要生產加工。電力鋼桿主要的特點是占地面積小，安全系數高，架線難度系數低。熱浸鋅10KV輸電送電鋼管桿 12米終端桿

霸州市益明鋼桿有限公司坐落于河北省霸州市城區，霸州市位于北京市、天津市、保定市三角地帶中心，屬環京津、環渤海城市。 交通便利，通訊方便，公司生產設備齊全，檢測手段。 公司主要生產電力鋼桿、路燈桿、信號燈桿、鐵塔、光伏支架、鋼樁基礎、打樁工程。我廠本著誠信經營，竭誠服務的經營理念受到了廣大客戶的信賴和好評。

鋼管桿設計技術規定

  本規定規定了鋼管桿設計的準則，及提出了制造安裝的主要要求。適用于新建220KV及以下電壓等級交直流架空送電線路無拉線鋼管桿結構設計。

一般規定：

   鋼管桿承受的荷載一般分解為：橫向荷載、縱向荷載和垂直荷載三種。橫向荷載是沿橫擔方向的荷載，如直線桿上導線、地線水平風力，轉角桿導線、地線張力產生的水平橫向分力等?？v向荷載是垂直于橫擔方向的荷載，如導線、地線張力在垂直橫擔或地線支架方向的分量等。垂直荷載是垂直地面方向的荷載，如導線、地線的重力等。

  鋼管桿應計算線路正常運行情況、斷線情況和安裝情況下的荷載組合，必要時上應驗算重病區不均勻覆蓋等稀有情況。

  正常運行情況：

  各類桿的正常運行情況，應計算下列荷載組合；

風速、無冰、未斷線；

覆冰、相應風速及氣溫，未斷線；

低氣溫、無冰、無風、未斷線。

斷線情況：

1、直線桿的斷線情況，應計算下列荷載組合：

  斷導線  單回路和雙回路桿：

  單導線時，斷任意一根導線，分裂導線時，任意一相有不平衡張力、地線未斷、無風、無

  多回路桿：?jiǎn)螌?dǎo)線時，斷任意二根導線；分裂導線時，任意二相有縱向不平衡張力。斷線張力或縱向不平衡張力仍按單回路和雙回路桿的規定選用。地線未斷、無風、無冰。

斷地線：

  不論帶有多少回路的鋼管桿，任意一根地線有不平衡張力，導線未斷、無風、無冰。地線不平衡張力，使用張力的20%。

2、耐張、轉角型桿的斷線情況

  66KV及以下鋼管桿

（1）單回路桿，同檔內斷任意兩相導線；雙回路及多回路桿，同檔斷導線的數量為鋼管桿上全部導線數量的三分之一，地線未斷、無風、無冰。

（2）斷任意一根地線、導線未斷、無風、無冰。

110-220KV鋼管桿

（1）無論單、多回路，均同一檔內斷任意兩相導線，地線未斷、無風、無冰。

（2）斷任意一根地線、導線未斷、無風、無冰。

斷線情況時，所有的導線和地線的張力，均應分別取使用張力的70%及80%。

2、重病區線路各類桿的斷線情況時的導線及地線張力，應按覆冰不小于正常覆冰荷載的50%，無風和氣溫為-5℃的條件，由計算確定。

  各類桿的斷線數目應與非重冰區的規定相同。同時，尚應驗算導線及地線存在不均勻托冰情況的各種荷載組合：66KV及以下直線桿應驗算導線和地線不同時發生不均勻脫冰各種荷載組合；66KV及以下耐張桿以及110-220KV各類桿應驗算導線及地線同時存在有不均勻脫冰情況的各種荷載組合。

3、斷線情況下的斷線張力或縱向不平衡張力均按靜態荷載計算。

熱浸鋅10KV輸電送電鋼管桿 12米終端桿
熱浸鋅10KV輸電送電鋼管桿 12米終端桿
熱浸鋅10KV輸電送電鋼管桿 12米終端桿
