AYDH-20皮帶機打滑檢測裝置工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。

湖北杭榮電氣有限公司

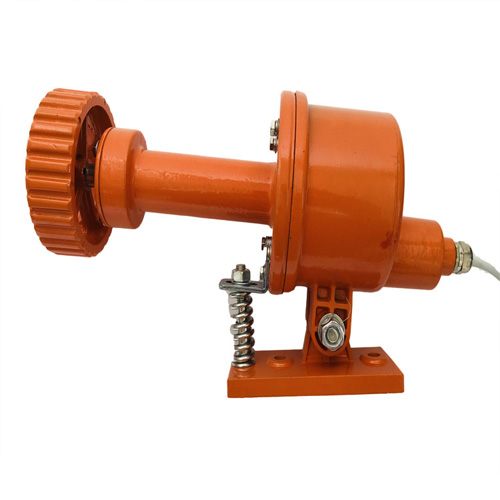

AYDH-200皮帶機打滑檢測裝置

簡介：

打滑開關工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。

概述

    本機用于對輸送機帶速進行線性檢測的新型裝置，對帶速進行實時監測，已廣泛應用于輸送系統中的膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

配置參數：

輸入電源：AC220V/380v

觸點形式：三點式一開一閉兩組

輸出容量：AC500V/2A

適用帶速：0.5-3.5米/秒

觸點壽命：不大于10萬次

打滑率：25-30%(可依用戶要求而定）

安裝方式：上運皮帶的下面，滾輪緊壓皮帶

AYDH-200皮帶機打滑檢測裝置

技術指標:

1、工作電源：AC220V                   頻率：50-60Hz

2、溫度范圍：-20℃~+70℃

3、觸點容量：240V/AC，3A，輸出值一組常開，一組常閉

4、檢測距離：從檢測器到感應塊之間 距離Sn：20mm

5、啟動延時：約10秒鐘

結構特點

1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。

2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。

安裝與使用

    本機安裝在輸送機膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸
AYDH-200皮帶機打滑檢測裝置
部分型號：

粉塵防爆拉繩開關DIPTHL-II 兩孔，感性負載250VAC/3A

QY-3液位控制浮球開關

接近開關FMYH-AD16250-A15防水型，兩線常閉，直徑30mm 浮球開關UQK-02

高溫型浮球開關AEG-1

拉繩開關閉鎖器KLT2-Ⅱ-2

赤峰WSLK-IB-II雙向拉線開關

昆明拉繩開關BKL-T2-Ⅱ
