產品說明：

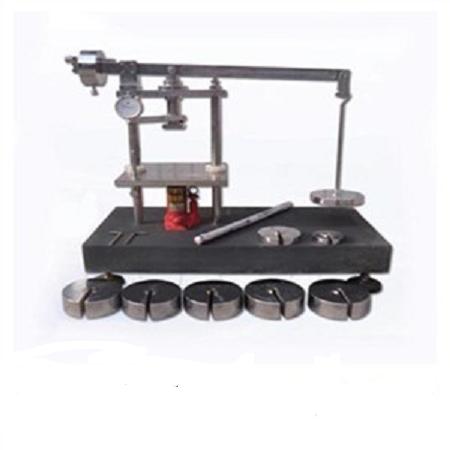

電工套管壓力試驗機

一、電工套管壓力試驗機概述：

   本試驗機適用于多種塑料管、塑料波紋管等作壓力試驗，一個緩慢增大的力后，由大量程面分表測量試樣壓扁處外徑的變化，并檢查試樣的力學性能。符合GB/T14823.2《電氣安裝用導管特殊要求—?jiǎng)傂跃壊牧掀綄?dǎo)管》、JG/T3050《建筑用緣電工導管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求。

   本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到測量、操作方便、直觀可靠等特點。因此，應用愈來愈廣泛。

二、電工套管壓力試驗機技術參數

2.1 大壓力：1250N

2.2 壓力度：±1%

2.3 壓頭規格：50×50×50mm

2.4 管徑變化測量范圍：0-30mm 測量精度0.01mm

2.5 升降平板尺寸：252×240mm

2.6 升降范圍：90mm

2.7 外形尺寸（長×寬×高）：726×340×545mm

2.8 重量：70kg

三、電工套管壓力試驗機結構

   1.試驗機由底座、

   2.杠桿機構、

   3.千斤頂及百分表變形測量裝置等組成。

四、電工套管壓力試驗機安裝

4.1 松開綁扎物，將試驗機表面擦拭干凈，在運動部位重新注入稀油。

4.2 安裝并調節底座螺栓，使底座基本水平，并使升降平板處于低點。

4.3 將掛鉤座掛在杠桿上，調節平衡絲桿來移動平衡錘，使杠桿水平。

4.4 運輸過程中，砝碼盤與掛鉤可能是分開的，請將掛鉤擰入砝碼盤，將掛鉤掛在掛鉤座上，

使杠桿落在杠桿支承上，調節杠桿支承高度，使加壓軸承不與壓頭頂部接觸。

五、電工套管壓力試驗機試驗方法：

1、輔助壓力試驗裝置：1、分度值為0. 02 mm的游標卡尺；

                     2、50mm×50mm×50mm的正方體鋼塊。

2、取三根200mm長的試樣，測出其外徑，然后將試樣放在溫度為23℃±12℃環境中調節10h以上。

3、完成調節后，將試樣水平置于鋼板上，在試樣上面的中部放置正方體鋼塊。

4、對正方體鋼塊施加壓力：

a) 硬質套管在30s內均勻加荷達到表4中規定的相應壓力值：持荷1min時，測出受壓力外徑，此時的外徑變化率Dt  應小于25%；撤去載荷1min時，再測量套管受壓處外徑，此時的外徑變化率Dt應小于10%。

b) 半硬質套管及波紋套管在加荷30s時，套管外徑變化率在大于30%，小于50%的范圍內，且壓力值不低于表4中規定的相應值。持荷1min后撤去荷載，15min后測量套管受壓處外徑，外徑變化率Dt應小于10%。

c) 外徑變化率Dt按下式計算：

                    Dt  =

表4

套管類型


壓力，N


套管類型


壓力，N

輕型


320


重型


1250

中性


750


超重型


4000

五、電工套管壓力試驗機注意事項

5.1 試驗結束后，將壓頭、平板、砝碼等擦拭干凈，砝碼放在干燥處保存。

5.2 除測試需要外，其余情況下，必須使調節桿落下，微調旋鈕處于低點，百分表測頭處于自由狀態。使用不當，會損壞百分表。
