四斷路器主要用于交流50hz、額定電壓380V(400V)，額定電流100至630A三相四線制的系統中，它能保護用戶和電源斷開確保安。

配電用斷路器在配電網絡中用來分配電能，且可作為線路及電源設備的過載、短路和欠電壓保護。

保護電動機用斷路器在配電網絡中用作鼠籠型電動機的起動和運轉中分?jǐn)嘁约白鳛殡妱?dòng)機的過載

短路和欠電壓保護。

本產品符合GB14048.2標準。

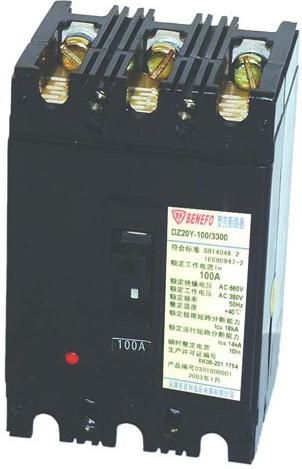

廠家供應DZ20-1250A塑殼斷路器
廠家供應DZ20-1250A塑殼斷路器

二：型號及含義

DZ20斷路器的常見型號有：

DZ20-100 DZ20-160  DZ20-225 DZ20-400 DZ20-630 DZ20-1250

DZ20Y-100/3300,DZ20Y-100/3200,DZ20Y-100/3308,DZ20Y-100/3318

DZ20Y-225/3300,DZ20Y-225/3200,DZ20Y-225/3308,DZ20Y-225/3318

DZ20Y-400/3300,DZ20Y-400/3200,DZ20Y-400/3308.DZ20Y-400/3318

DZ20Y-630/3300,DZ20Y-630/3200,DZ20Y-630/3308,DZ20Y-630/3318

除了般的Y型外，常用的還有C,G等型號，同時還有透明殼系列提供選擇。

注：1．表中所列規格用戶根據需要選取，但在臺斷路器中不應超過表中每格中所規定的項目。

2．輔助觸頭400A及以上為二常開二常閉，22以下為常開常閉。

3．?dāng)嗦菲饔星冯妷好摽燮骱头謩?lì)脫扣器。其電壓規格交流有220V、380V，直流有110V、220V供四種。欠壓脫扣器電壓僅有交流規格。

4．報警觸頭均為常開、常閉觸頭；

5．殼架等100A、22中無248、258、278、348、358、378的規格。

*復式脫扣器——為帶瞬時脫扣器和熱脫扣器的脫扣器。

三：結構特征

DZ20塑殼斷路器是以Y型為基本產品，由緣外殼、操作機構、觸頭系統和脫扣器四個分組成。斷路器的操作機構具有使觸頭快速合閘和分?jǐn)嗟哪?，其“合”“分”“再扣”和“自由脫扣”位置以手柄位置來區分。

C型、J型和G型斷路器是在Y型基本產品基礎上派生設計而成(除C型160A外)。J型斷路器是將Y型斷路器的觸頭行結構改，使之在短路情況下，在機構動作之前，動觸頭能迅速斥開，達到提通斷能力的目的。

G型斷路器是在Y型斷路器的底板后串聯的個平行導體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因此能更迅速的限流。

四斷路器中性(N)不裝脫扣元件，位于右側位置。在分合過程中，中性規定為閉合時較其他三接觸，分閘時較其他三后斷開。

C型斷路器是為滿足630KVA及以下變壓器電網中的配電保護之需要，通過用經濟型材料的簡化結構及改藝等辦法，能夠達到較好的經濟效果。

四：特性

1.DZ20系列斷路器主要術性能

(1)各件主要術參數 (1)瞬時脫扣器整定電流Ir：

注：C型瞬時脫扣器整定電流Ir=10In。

(2)配電用反時限特性見表1，電動機保護用反時限見表2

表1

表2

(3)分勵脫扣器：短時作制。額定控制電源電壓：AC220、380V，DC110、220V

(4)欠電壓脫扣器：額定作電壓：AC220，380V。在電源電壓等于或大于85%Ue時能保證斷路器可靠閉合，當電源電壓低于35%Ue時能防止斷路器閉合，當電源電壓為(70%～35%)Ue時，斷路器能可靠斷開。

(5)報警觸頭：額定作電壓：AC220V，約定發熱電流：1A

(6)輔助觸頭：在不裝欠電壓脫扣器和分勵脫扣器時，可裝輔助觸頭。輔助觸頭額定值見表3；接通和分?jǐn)嗄芰σ姳?；電壽命試驗參數見表5；壽命次數為印50次。
