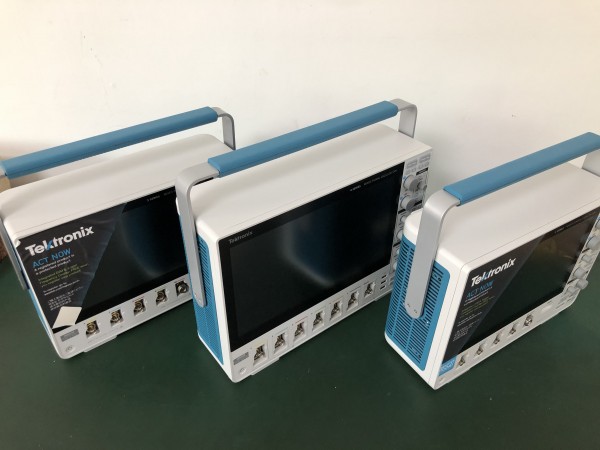

Tektronix泰克MDO34示波器，100 MHz - 1 GHz 模擬帶寬,4 模擬通道,16（選配）數字通道數,高達 5 GS/s 采樣率,10 M 記錄長度,最高 3 GHz（可選）頻譜分析儀。

全國銷售、回收熱線：18124655586（邱先生）（微信同號）

在小巧便攜的示波器上體驗高清晰度大顯示屏。屢獲殊榮的觸摸式界面將您的學習曲線變成階躍函數。獨特的內置頻譜分析功能由選配變?yōu)闃?biāo)配，其功能非常適合用于射頻分析。1GHz帶寬型號新升級為標配的2根或4根1GHz 無源探頭，將1GHz示波器測試系統整體性能提升1倍， 上升時間從700ps 提升到350ps, 可以測試信號幾十甚至幾百M(fèi) 的高速信號。

3 系列 MDO 混合域示波器 型號



型號	模擬帶寬	模擬通道	數字通道數	采樣率	記錄長度	頻譜分析儀
MDO32	100 MHz - 1 GHz	2	16（選配）	高達 5 GS/s	10 M	最高 3 GHz（可選）
MDO34	100 MHz - 1 GHz	4	16（選配）	高達 5 GS/s	10 M	最高 3 GHz（可選）

3 系列 MDO 混合域示波器 概述



超大的顯示屏以及非凡的用戶界面

3 系列 MDO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，超大的顯示屏和高分辨率的顯示屏，具備示波器的一般功能。

• 11.6 英寸高清顯示屏
• 捏合、輕觸、滑動電容式觸摸屏



小巧且功能齊全

3 系列 MDO 只有 6 英寸（15 厘米）深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。

• 每個模擬通道均實現高達 5 GS/s 的采樣率
• 超過 125 個觸發組合
• 幾十種自動測量
• 眾多的可用串行總線解碼和觸發選項
• 可選的 16 條數字邏輯通道
• 集成 1 GHz （標配），3 GHz （選配）頻譜分析儀
• 可選的 50 MHz 任意波形/函數發生器



規格一覽

輸入通道

• 2 或 4 條模擬
• 16 條數字¹
• 1 個頻譜分析儀¹

帶寬¹

• 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采樣率

• 模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）
• 數字通道上最高 8.25 GS/s（121 ps 分辨率）

記錄長度

• 所有通道上 10 M 點

頻譜分析儀¹

• 1 GHz （標配）或 3 GHz1

信號發生器¹

• 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表²

• 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

觸發頻率計數器²

• 5 位頻率測量

高級分析¹

• 自動功率測量

協議支持¹

• I²C，SPI
• RS-232、RS-422、RS-485、UART
• CAN, CAN FD, LIN, FlexRay
• MIL-STD-1553、ARINC 429
• I2S, LJ, RJ, TDM
• USB 2.0

顯示器

• 11.6 英寸（295 毫米）
• 高清彩色 (1920 x 1080) 電容式觸摸屏

重量

• 11.7 磅（5.3 千克）

1 - 可選且可升級
2 - 產品注冊后免費

內置頻譜分析儀

不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。

3 系列與常規示波器 FFT

• 1 GHz （標配）或 3 GHz （選配）內置頻譜分析儀選件
• 真正集成的頻譜分析儀硬件
• 最高 3 GHz 的超寬捕獲帶寬



功能強大，可升級

立即獲取所需的所有調試功能，或在需要時添加這些功能。

• 高達 1 GHz 帶寬
• 數字通道：MSO 選項增加 16 條數字通道
• 高達 3 GHz 的頻譜分析儀
• DVM/頻率計數器（在注冊后免費提供）
• 任意波形/函數發生器
• 高級分析
  • 串行總線解碼和觸發
  • 自動功率測量



了解泰克為您的應用推薦的精選產品

使用您所需的正確工具立即開始使用。我們的專家預先選擇了五個關鍵應用的最適合附件，讓您更快地解決問題：

• 功率電子
• 電源完整性
• 串行總線解碼
• EMI 預一致性
• 無線嵌入
