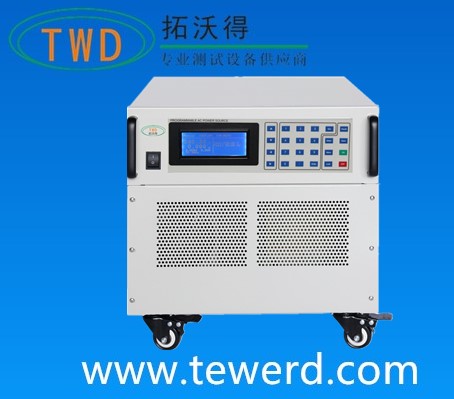

武漢交流恒流源廠家可編程交流恒流源基本介紹

產品特點

■ 可恒流，恒流調節范圍：0-大值連續調節；
■ 可恒壓，恒壓調節范圍：0-大值連續調節；
■ 可變頻，頻率調節范圍：45.00Hz-500.0Hz，步距0.1Hz(0.001Hz可定做)；
■ 恒定電流、恒定電壓使用時, 可自動交叉變換，維持控制與保護兼顧特性;
■ 具有9組記憶，可以將常用的參數(電壓V、電流A、)存儲，方便使用時調用，一次可執行30組不同電壓、頻率、上升時間、運行時間設定， 并可連續做999999次循環測試。運行時間短可以設定1ms；
■ 提供均方根電壓Vrms，均方根電流Irms，有功功率W，頻率Hz，功率因素PF等值；
■ 數字式按鍵操作電壓、頻率、時間設定；
■ 提供嵌入式智能化PC機監控系統，具有RS232、(RS485、GPIB選購)通訊接口，指令執行時間小于10mS；
■ 輸入輸出隔離

武漢交流恒流源廠家可編程交流恒流源性能特點

產品特點
定制不同電壓 電流 頻率規格，歡迎考察公司工廠
■ 可恒流，恒流調節范圍：0-大值連續調節；
■ 可恒壓，恒壓調節范圍：0-大值連續調節；
■ 可變頻，頻率調節范圍：50.00-60.0Hz(100Hz、120Hz、200Hz、240Hz選購)
■ 恒定電流、恒定電壓使用時, 可自動交叉變換，維持控制與保護兼顧特性;
■ 提供均方根電壓Vrms，均方根電流Irms，有功功率W，頻率Hz等值；
■ 旋鈕式操作，快速調節電壓、電流及頻率值；
■ 輸入輸出全隔離產品應用編輯
用于檢測斷路器、塑殼斷路器、小型斷路器繼電器、開關、交流接觸器、機械開關、電子開關、電流互感器、需要設定額定電流、動作電流、短路保護電流等生產場合。
電機、電子業：如交換式電源供應器、變壓器、電子安定器、充電器、壓縮機、電焊機、馬達、鎮流器等被動元件產品的測試電源。
大專院校、實驗室及研究測試：如交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位佳交流電源。
航空、航天、軍事：如機場地面設施，飛機及機載設備、雷達、導航等軍用電子設備，航天、軍事研究院所，高炮、火箭、潛艇等的測試電源、啟動電源或供電轉化電源。
城市輕軌、地鐵、鐵路、高速公路：如輕軌、地鐵、動車組空調啟動電源。
工礦企業、電解、電鍍、充電設備：如PCB板、各類IT產品、CCFL、電解電容器、燈管等電子元件測試老練及交直流供電電源。
進/出口設備的配給電源：如進口的電機、馬達、壓縮機、制冷機、制冰機等的轉化模擬電源。
電壓電氣行業：如：斷路器、空氣開關、電表、塑殼斷路器、校驗臺。
恒流源特點編輯
產品特點：
一：交流恒流源是為低壓電器用戶專門設計制造的，其輸出電流是恒定的，輸出波形為純正弦波，可作為檢測過流實驗儀器。
二：本交流恒流源可帶阻性、感性、容性負載，滿足低壓電器對測試電源的要求。
三：突出的優點，穩流精度高，可根據用戶使用環境有1%，0.8%，0.5%，0.3%級別。保證輸出電流恒定。此前使用的大電流發生器方案由于溫度變化，導線、接頭和線圈的銅阻等一直在變化，
四：操作人員須經常調節調壓器來恒定電流，費時費精力，而且精度是無法與本電源相比的，低壓電器生產中，須對電流進行校驗、老化的項目上，使用本電源是目前佳選擇，如熱繼電器動作電流的整定，空氣開關熱脫扣電流的測量等。
五：可進行不同電流等級的自動化測試（項目：電壓、電流、頻率、升降時間，可循環測試操作）
六：頻率可調范圍：40-500HZ（選配），固定輸出：50HZ、60HZ（更多范圍內固定輸出頻率可根據用戶需求設計）
七：可設置模擬量（信號）控制

用于檢測斷路器、塑殼斷路器、小型斷路器繼電器、開關、交流接觸器、機械開關、電子開關、電流互感器、需要設定額定電流、動作電流、短路保護電流等生產場合。

電機、電子業：如交換式電源供應器、變壓器、電子安定器、充電器、壓縮機、電焊機、馬達、鎮流器等被動元件產品的測試電源。

大專院校、實驗室及研究測試：如交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位佳交流電源。

航空、航天、軍事：如機場地面設施，飛機及機載設備、雷達、導航等軍用電子設備，航天、軍事研究院所，高炮、火箭、潛艇等的測試電源、啟動電源或供電轉化電源。

城市輕軌、地鐵、鐵路、高速公路：如輕軌、地鐵、動車組空調啟動電源。

工礦企業、電解、電鍍、充電設備：如PCB板、各類IT產品、CCFL、電解電容器、燈管等電子元件測試老練及交直流供電電源。

進/出口設備的配給電源：如進口的電機、馬達、壓縮機、制冷機、制冰機等的轉化模擬電源。

電壓電氣行業：如：斷路器、空氣開關、電表、塑殼斷路器、校驗臺。簡單的恒流源就是用一只恒流二管。實際上，恒流二管的應用是比較少的，除了因為恒流二管的恒流特性并不是非常好之外，電流規格比較少，價格比較貴也是重要原因。常用的簡易恒流源用兩只同型三管，利用三管相對穩定的be電壓作為基準，電流數值為：I = Vbe/R1。  這種恒流源優點是簡單易行，而且電流的數值可以自由控制，也沒有使用特殊的元件，有利于降低產品的成本。缺點是不同型號的管子，其be電壓

不是一個固定值，即使是相同型號，也有一定的個體差異。同時不同的工作電流下，這個電壓也會有一定的波動。因此不適合的恒流需求。  為了能夠輸出電流，通常使用一個運放作為反饋，同時使用場效應管避免三管的be電流導致的誤差。如果電流不需要特別，其中的場效應管也可以用三管代替。

I = Vin/R1  這個電路可以認為是恒流源的標準電路，除了足夠的精度和可調性之外，使用的元件也都是很普遍的，易于搭建和調試。只不過其中的Vin還需要用戶額外提供。  從以上兩個電路可以看出，恒流源有個定式，就是利用一個電壓基準，在電阻上形成固定電流。有了這個定式，恒流源的搭建就可以擴展到所有可以提供這個“電壓基準”的器件上。

簡單的電壓基準

簡單的電壓基準，就是穩壓二管，利用穩壓二管和一只三管，可以搭建一個更簡易的恒流源。  電流計算公式為：I = (Vd-Vbe)/R1

TL431

TL431是另外一個常用的電壓基準，利用TL431搭建的恒流源，其中的三管替換為場效應管可以得到更好的精度。  TL431的其他信息請參考《TL431的內部結構圖》和《TL431的幾種基本用法》  電流計算公式為：I = 2.5/R1

恒流源的實質

恒流源的實質是利用器件對電流進行采樣反饋，動態調節設備的供電狀態，從而使得電流趨于恒定。只要能夠采樣得到電流，就可以有效形成反饋，從而建立恒流機制。 能夠進行電流反饋的器件，主要采用電流互感器，或者利用霍爾元件對電流回路上某些器件的磁場進行反饋，也可以利用回路上的發光器件（例如光電耦合器，發光管等）進行反饋。這些方式都能夠構成有效的恒流源，而且更適合大電流等特殊場合，不過因為這些實現形式的電路都比較復雜，這里就不一一介紹了。

特點

編輯

恒流源是輸出電流保持恒定的電流源，而理想的恒流源應該具有以下特點：  a)不因負載(輸出電壓)變化而改變；  b)不因環境溫度變化而改變；  c)內阻為大（以使其電流可以全部流出到外面）。  能夠提供恒定電流的電路即為恒流源電路，又稱為電流反射鏡電路。
