價格：電議
所在地：北京
型號：TC0420AA
更新時間：2019-06-14
瀏覽次數：1033
公司地址：北京市海淀區馬連洼北路東居興業寫字樓
張真(先生)
北京西星光電科技有限公司是致力于產品開發、生產、銷售為一體的技術服務型科技企業。承接設計外包、技術合作；供應產品包括：傳感器、控制器、開關電源、LED燈等。廣泛應用于環境檢測、工控設備、自動控制、儀器儀表、智能監控、照明工程、現代農業等領域。
公司自成立以來本著“真誠服務、技術創新、質量至上”的企業管理理念。嚴格執行ISO9001國際質量管理體系規定，以市場需求為導向，依托先進的技術、過硬的品質和完善的售后服務，為客戶提供稱心滿意的服務和穩定可靠的優質產品。
| 產地 | 北京 | 是否進口 | 否 | 加工定制 | 是 |
| 品牌 | 其他 | 型號 | TC0420AA | 類型 | 固定式氨氣檢測儀 |
| 測量范圍 | 0-100ppm | 電壓 | 10-30（v） | 重量 | 0.3（kg） |

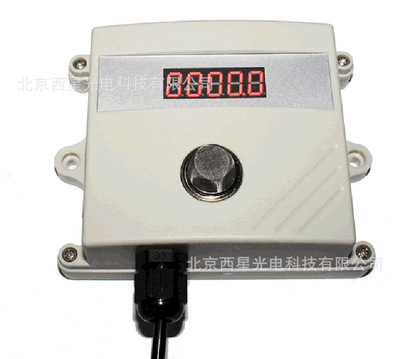

氨氣傳感器氣體檢測儀
TC0420AA氨氣傳感器氣體檢測儀所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在氨氣時，傳感器的電導率隨空氣中氨氣濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。產品采用4-20mA接口，標準MODBUS-RTU協議，可實現多點同時監測，組網并遠傳。
本產品氨氣傳感器氣體檢測儀支持二次開發,用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。
技術參數及特點
|
參數 |
技術指標 |
|
NH3測量范圍 |
0-100ppm |
|
NH3大允許誤差 |
±10ppm； |
|
NH3重復測試 |
±5ppm； |
|
通訊端口 |
4-20mA |
|
供電電源 |
總線供電，DC12V-24V 1A |
|
耗電 |
<4W |
|
運行溫度 |
-30 - 85℃ |
|
工作濕度環境： |
0～95%RH |
|
外形尺寸 |
見尺寸圖 |
|
特點 |
對氨氣檢測靈敏度高 |
使用說明
1.接線
直接使用設備自帶的引線，根據顏色提示進行接線
|
線芯顏色 |
標號 |
說明 |
|
紅色 |
V+ |
電源正，電壓范圍：DC12-24V |
|
黑色 |
V- |
電源負 |
|
藍色 |
I+ |
4-20mA電流正 |
氨氣與電流計算
測量電流I、電流量程、氨氣量程A及氨氣電流值的關系:
PH= A*(I-4) /(20-4)
如果當前測量的電流值為8mA,量程為14，那此時算出當前氨氣值為：
PH=100*(8-4)/(20-4)=3.5,即當前氨氣值為25ppm。
常用PH與電流對照表
|
電流值（mA） |
氨氣值 |
|
4 |
0 |
|
8 |
25 |
|
12 |
50 |
|
16 |
75 |
|
20 |
100 |
TC048A氨氣傳感器(NH3)傳感器原內置電化學傳感器。產品采用RS485接口，標準MODBUS-RTU協議，可實現多點同時監測，組網并遠傳。 本產品支持二次開發,用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。
技術參數
|
參數 |
技術指標 |
|
NH3測量范圍 |
0-100ppm |
|
NH3大允許誤差 |
±10ppm； |
|
NH3重復測試 |
±5ppm； |
|
波特率 |
9600 |
|
通訊端口 |
RS485 |
|
供電電源 |
總線供電，DC6V-24V 1A |
|
耗電 |
4W |
|
運行溫度 |
-30 - 85℃ |
|
工作濕度環境： |
0～95%RH |
|
外形寸 |
115×96×30mm3 |
使用說明
1.接線
直接使用設備自帶的引線，根據顏色提示進行接線
|
線芯顏色 |
標號 |
說明 |
|
紅色 |
V+ |
電源正，電壓范圍：DC6-24V |
|
綠色 |
V- |
電源負 |
|
黃色 |
A+ |
RS485 A+ |
|
蘭色 |
B- |
RS485 B- |
2.設備地址設置通過軟件設置，參見通訊協議部分。
3.通訊協議
設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]
意義如下：
A、設備地址：設備地址范圍為1-249,其中250即0
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度。
E、CRC校驗：CRC16校驗，低位在前，高位在后。
