適用于單、三相交流電機、吸塵器電機、電子變壓器等帶電繞組的在線溫升測量，尤其適用于電子變壓器過載或副邊短路情況下的溫升測試，不適用于直流電機的在線溫升測量。

三窗口同時顯示冷、熱態電阻、溫升和試驗時間；范圍：0.500-4000Ω；精度：0.2級；參數設定，打印、串行接口，斷電保存。

六窗口同時顯示兩繞組冷、熱態電阻、溫升、試驗時間和試驗壞境溫度；范圍：0.500-4000Ω；度：0.2級；參數設定，打印，串行接口，斷電保存。

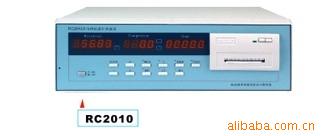

三窗口同時顯示冷、熱態電阻、溫升和試驗時間；電阻測量范圍：0.5-4000Ω；精度：0.2級；環境溫度范圍：0-50℃；精度：±0.5℃前面板配微型打印機，實時定時打印溫升試驗數據；采用“四端法”測量原理；參數設定，串行接口，斷電保存。

六窗口同時顯示兩繞組冷、熱態電阻、試驗時間和試驗壞境溫度；電阻測量范圍：0.5-4000Ω；精度：0.2級；環境溫度范圍：0-50℃；精度：±0.5℃前面板配微型打印機，實時定時打印溫升試驗數據；采用“四端法”測量原理；參數設定，串行接口，斷電保存。

三窗口同時顯示冷、熱態電阻、溫升和試驗時間；電阻測量范圍：0.5-4000Ω；精度：0.2級；環境溫度范圍：0-50℃；精度：±0.5℃采用“四端法”測量原理；參數設定，串行接口，斷電保存。

全屏液晶同時顯示六繞組冷、熱態電阻、溫升、試驗時間和試驗壞境溫度；電阻測量范圍：0.5-4000Ω；精度：0.2級；環境溫度范圍：0-50℃；精度：±0.5℃前面板配微型打印機，實時定時打印溫升試驗數據；采用“四端法”測量原理；參數設定，串行接口，斷電保存

前　　　言

感謝客戶購置和使用杭州威博測量控制技術研究所的產品，為保證安全、正確地使用本所產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。

本手冊適用于RC系列帶電繞阻溫升測量儀。

本手冊含有開箱檢查、安全警告事項、產品的主要技術指標、工作原理、產品使用操作方法和常見故障處理等一系列內容。在編寫過程中，我們已經盡力確保本說明書內容的性和準確性。如果用戶在使用過程中有疑問，或者發現有不足和錯誤之處，歡迎直接與本所或本所授權的代理商進行聯系。用戶對說明書如果有不同理解，以本所技術部的解釋為準。

本手冊的內容或個別地方可能發生改變，恕不另行通知。

請用戶妥善保管本說明書，以保證儀器的正常使用。

沒有本所書面許可，不得抄襲或改編本手冊的內容，否則被視為侵權。

在使用本系列儀器的過程中必須注意下列安全規定，如不遵守本規定，產品功能可能受損并危及人身安全。

注意：

勿在腐蝕性環境中使用本產品(不要在含有腐蝕性液體或氣體的地方使用本產品，否則將對本產品造成損害)。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，否則可能危及安全）。采用標準的電源插座（采用單相250V/10A三標準電源插座，其接地必須與地線相連）。保護地線（打開電源前請確保接好本產品的保護地線，且應避免將零線用作保護地線）。供電電源（打開電源前確保供電電源電壓與額定電壓相符。本產品使用的電源標準為AC220V±10%．50HZ）。維護事項（在確保切斷電源及電源插頭的情況下，方可進行儀器的日常維護、清潔或者更換保險絲等工作。儀器內部清潔工作及故障修理，必須由專業人員操作。平時禁止打開機箱，以免發生觸電事故）。

標志說明

在使用儀器前，必須弄清本系列儀器前后面板上各符號名稱及含義，否則會造成儀器不能工作，甚至損壞儀器或危及人身安全，發生不應有的損失。

本儀器前后面板和機身的主要符號標志說明如下：

機箱接地端子

電源開關接通符號

電源開關斷開符號

PRINT打印按鍵

SETUP設定按鍵

∧ 設置數值增加鍵

＞ 設置數值右移鍵

· 設置數值小數點鍵

· 設置／取消小數點

COLD冷態測試

HOT熱態測試

HOLD冷阻鎖存鍵

T室溫鍵

△T溫升鍵

SEN 選擇溫度探頭測溫

一、原理簡述

儀器內部的恒流源流過被測繞阻，產生電壓信號。儀器采到電壓信號后，經運放電路把信號放大，再經跟隨電路跟隨，減小信號干擾。信號經跟隨后在通過模擬開關選擇適當?shù)牧砍?，后輸入到、快速?D轉換器中，采集結果經CPU存貯在RAM中。采集到數據后經CPU處理送入顯示電路。并實現打印、串行通信、設定保存（E2PROM）等擴展功能。

二、溫升測量方法

電阻法測定繞阻溫升，是利用被測繞阻直流電阻在受熱后增大的關系來確定繞阻的溫升，所測量的溫升是繞阻的平均溫升。

繞阻溫升△t（℃或K）由下式確定：

式中：△t---室溫（試驗終了時的）條件下的溫升；

R1---試驗開始時（即溫度t0下）的繞阻電阻值，即冷態電阻；

R2---試驗終了時的繞阻電阻值，即繞阻帶電運行過程中的繞阻電

阻值，即熱態電阻值；

t0---試驗開始時的室溫；

t1---試驗終了時的室溫，即繞阻帶電運行過程中的室溫；

Ka---常數，對銅繞阻為234.5，鋁繞阻為228.0（對于電子變壓器）
