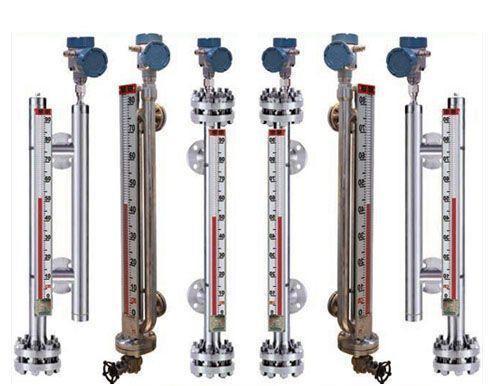

一：產品概述

     磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。液位計可以做到高 密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有可靠性和抗腐蝕性。

二：原理

     磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

三：江蘇WXZJ-磁翻板液位計技術參數

測量范圍：200-15000mm

測量精度:  ±10mm;

介質溫度:  ≤80。C ,如特殊要求也制作成≤480。C

介質比重：≥0.45

介質粘度：≤0.02Pa.S

防爆等級：Exd Ⅱ BT6.ExiacT6

防護等級：IP66

材質：各種牌號不銹鋼、PVC等

連接方式：法蘭DN20、DN25（松套）

安裝方式：側裝、頂裝

四：江蘇WXZJ-磁翻板液位計使用注意事項

1.液位計安裝需要垂直，以保證浮球組件在主體管內上下運動自如。

2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；

3.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；

4.遠傳配套儀表上感應面應面向和緊貼主導管；

5.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；

6.應根據介質情況，不定期清洗磁翻板液位計的主導管清理雜質；
