安科瑞遙信單元 16路繼電器輸出 ARTU四遙單元是一種遠端測控裝置，負責對現場信號、工業設備的監測和控制。作為高性能配電智能化元件，廣泛應用于智能配電、工業自動化等領域，是遠程自動化應用領域的佳解決方案。產品包括：遙信單元、遙控單元、遙脈單元、遙測單元。

公司成立以來，專注于用戶端智能電力儀表的研發應用、生產和銷售，致力于為用戶提供35（10）/0.4kV變電所自動化系統、建筑光伏發電系統、電能質量治理系統、電能分項計量系統、電氣火災監控系統、醫療IT配電系統、數據中心能耗監測系統、通信基站電源管理系統、消防設備電源監控系統、消防應急照明和疏散指示系統、防火門監控系統以及智能照明系統、鋰電池管理系統、電動汽車充電系統等產品和服務，提高客戶用電效率和用電安全。

ARTU系列四遙單元



1 概述

    ARTU四遙單元是一種遠端測控裝置，負責對現場信號、工業設備的監測和控制。作為高性能配電智能化元件，廣泛應用于智能配電、工業自動化等領域，是遠程自動化應用領域的佳解決方案。產品包括：遙信單元、遙控單元、遙脈單元、遙測單元。產品符合JB/T 10388-2002《帶總線通信功能的智能測控節點產品通用技術條件》、GB/T 13729-2002《遠動終端設備》標準要求。

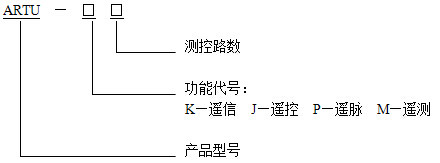

2 型號說明

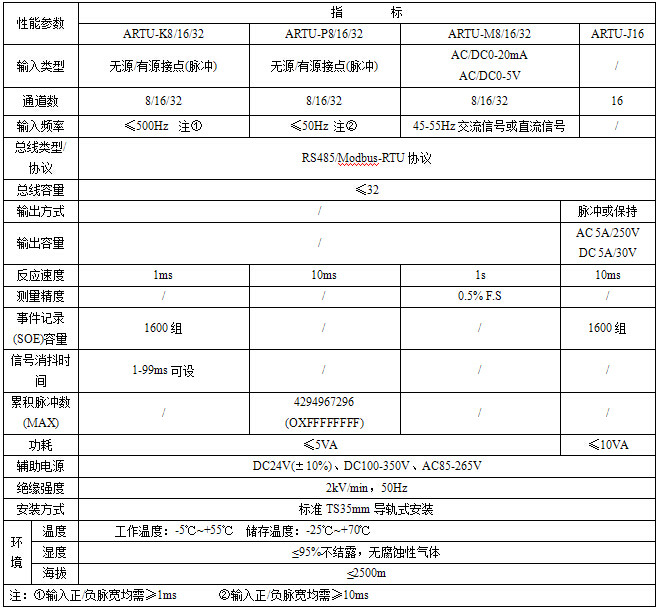

3 技術指標

4 產品規格

4.1 ARTU-K8/K16/K32遙信單元

4.1.1 功能

    ARTU-K8/K16/32可同時采集8/16/32路有源接點或無源接點開關量信號。采用光電隔離技術，實現輸入輸出的電氣隔離。與上位機通過RS485總線進行數據交換，實時反映輸入信號狀態，并可存儲8/16/32路共計1600個事件順序記錄（SOE信息），準確反映開關量事件。ARTU-K32作為自動控制環節中的狀態反饋元件，可用于監測自動化設備的執行狀態或用于開關位置指標采集。

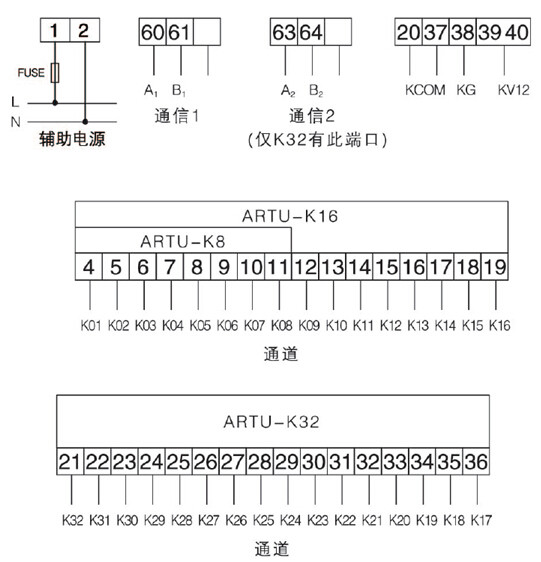

4.1.2 接線端子

注：

(1) 有源接點：Ki（i=1-32）與公共端KCOM為各通道接入端，同時KV12和KG懸空；

無源接點：Ki（i=1-32）與公共端KV12為各通道接入端，同時KCOM和KG短接。

(2) 僅32路帶2路通訊。



4.2 ARTU- P8/P16/P32遙脈單元

4.2.1 功能

    遙脈單元采用光電隔離技術實現輸入輸出的電氣隔離，可對電力的有功或無功脈沖進行集中采集，實現電能計量，與上位機通過RS485總線進行數據交換。具備掉電保護功能，特別適合企業電能的自動化管理，也可用于自動化設備的計數。

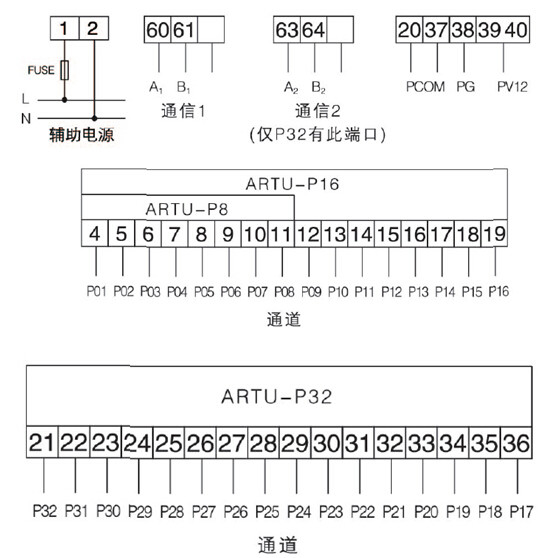

4.2.2 接線端子

注：

(1) 有源接點：Pi（i=1-32）與公共端PCOM為各通道接入端，同時PV12和PG懸空；

無源接點：Pi（i=1-32）與公共端PV12為各通道接入端，同時PCOM和PG短接。

(2) 僅32路帶2路通訊。



4.3 ARTU-M32遙測單元

4.3.1 功能

    遙測單元使用交流采樣方式實現32路AC/DC0~20mA，AC/DC0~5V的真有效值（RMS）測量，與上位機通過RS485總線進行數據交換，反映變送器或傳感器的標準信號的遙測值?？蓪㈦娏?、電壓、溫度、壓力等變送器模擬量輸出信號轉換為數字信號并上傳，具有32路雙色LED燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），高低報警值可由通信進行設定。

4.3.2 接線端子

注：(1) 僅32路帶2路通訊。



4.4 ARTU-J16遙控單元

4.4.1 功能

    遙控單元是遠程繼電器輸出模塊，與上位機通過RS485總線進行數據交換，用于執行系統的遙控操作，共有16路繼電器輸出，接點的輸出方式可設定為脈沖（點動）方式或保持方式，同時可存儲16路共計1600組繼電器動作時間順序記錄（SOE信息）。作為自動控制環節中的執行元件，可用于遠程控制自動化設備或直接驅動自動化設備的電操作機構，實現遠程或自動控制。

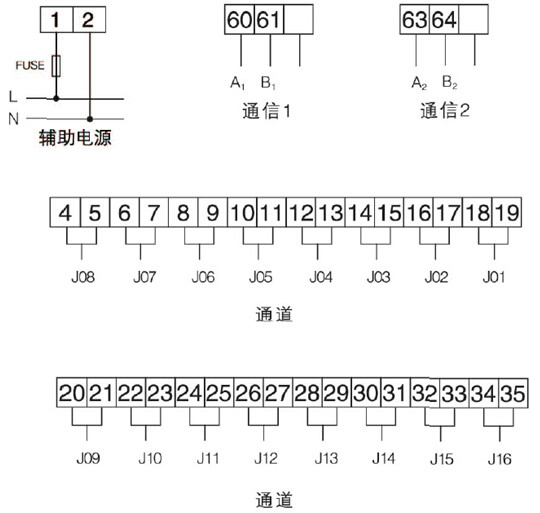

4.4.2 接線端子

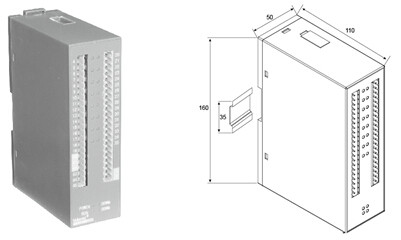

5 外形及尺寸(單位：mm)
