一、

F-AC-OWTS電纜交流耐壓及震蕩波局放測試系統 概述

目前對電力電纜檢修的管理，主要是依據《電力設備交接和預防性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行緣性能試驗。其中，變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為目前應用廣泛的試驗方法。

但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。

電纜交流耐壓及震蕩波局放測試系統是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，因而此方法的使用是值得進一步探討的。因此我們開發出交流衰減阻尼振蕩波局放測試裝置, 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號，及高壓開關使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試?？梢钥煽康匕l(fā)現電纜及電纜接頭的微弱緣缺陷，并且可以準確定位。

電纜交流耐壓及震蕩波局放測試系統既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及預防性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。



二、10kV測試系統介紹

2.1主要技術指標：

（1）、試品電容量：≤2ｕF（約5km）

（2）、高試驗電壓：AC 21.6kV

（3）、阻尼振蕩波頻率范圍：30～600Hz

（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz

（5）、局放測試范圍：10PC～100n C

（6）、局放定位精度：1％

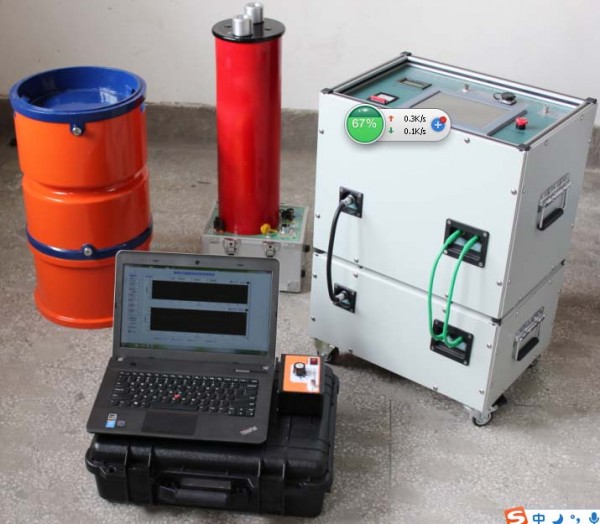

2.2設備的組成

（1）、 高壓電纜局放測試系統軟件(筆記本電腦)

（2）、 變頻源主機

1）輸出功率:  10KW                    2）輸出頻率:  30HZ-300HZ

3）頻率分辨率:  0.1HZ                 4）輸入電源:  AC220V±10﹪

（3）、諧振電抗器

1)電感量:  3H                          2)工作頻率:  30HZ-300HZ

3)高工作電壓: AC 25KV                4)大工作電流:  10A

（4）、專用局放采集裝置

采樣頻率：100MHz

（5）、局放校準器1(100PC,200PC,500PC,1000PC,2000PC)

      局放校準器2(5nC,10nC,20nC,50nC,100nC)

三、35kV測試系統介紹

 35kV測試系統主要技術參數

試品電容量：≤0.6ｕF

高試驗電壓：AC 52kV

阻尼振蕩波頻率范圍：30～600Hz

變頻串聯諧振耐壓試驗頻率范圍：20～300Hz

局放測試范圍：10PC～100nC

局放定位精度：1％

注：價格與電纜的直徑與長度有關。
