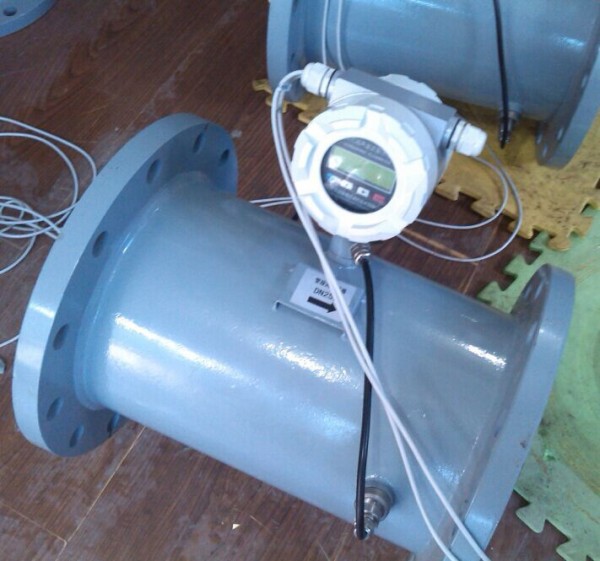

管段式超聲波流量計的特點和應用

管段式超聲波流量計利用了低電壓、多脈沖接收發射的原理，采用雙平衡信號差分發射、接收和硬件無關化設計方法；通過選用上的大規模集成電路和的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的全中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場；管段式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的問題?？蛇m用于鋼管、鑄鐵、玻璃鋼等各種管道。一經推出就得到了廣大用戶的認可。

管段式超聲波流量計工作原理：
管段式超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。

管段式超聲波流量計應用介質：
1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、潤滑油、柴油、燃油；
3、化工液體；
4、其他均質流體。

管段式超聲波流量計的特點和應用

管段式超聲波流量計獨特：
1、多種供電方式：?jiǎn)喂?jié)3.6V鋰電池可工作6年,采用兩線制4-20mA，RS232、RS485輸出式，無需電池也可正常工作；
2、測量?jī)?nèi)容豐富：可循環顯示累積流量、累積熱量、瞬時流量、瞬時熱量、供回水溫度、當前溫差、故障運行時間、工作狀態、日期、時間等；
3、防護等級高: 防護等級可達到IP68，可浸入水下2米工作；
4、結構堅固:測量管段采用鑄造工藝，無泄漏，無壓力損失和活動部件，十年免維護設計；
5、人性化設計:磁性棒操作，內部雙按鍵，操作方便；故障自診斷；
6、 普通金屬管道如：碳鋼、不銹鋼、鑄鐵、銅、鋁等；
7、 其他非金屬管道如：PVC、PR、玻璃鋼、水泥等管道。

管段式超聲波流量計性能指標：
1、測量精度：優于1% ；
2、重 復 性：優于0.2% ；
3、測量周期：500ms（每秒2次） ；
4、工作電源：24VDC或220VAC（可選）；
5、功 耗：工作電源50mA ；
6、流速范圍：0～32m/s（流速分辨率0.001m/s） ；
7、顯 示：本地2×10漢字型背光顯示器可顯示：正、負累積量、瞬時流量、流速、累計工作實間、日期、工作狀態錯誤代碼、超聲波信號強度與質量等；
8、操 作：16鍵輕觸鍵盤 ；
9、信號輸入：3路4-20mA模擬輸入可選（精度0.1%）
2路三線制PT100電阻信號輸入可選 ；
10、信號輸出：隔離RS485輸出可選（MODBUS協議，F(xiàn)UJI擴展協議，并兼容其它廠家同類產品的通訊協議），2路隔離型可編輯OCT輸出可選（其中一路脈沖寬度在6毫秒-1秒之間可設定，出廠默認值200毫秒），可擴展1～3路4-20mA輸出可選（無源）；
11、連接方式：法蘭式/活接式（衛生型）可選；
12、其他功能：可通過E-mail傳送來的代碼文件實現軟件升級；
可記錄前64天、前32個月、前兩年累計流量和工作狀態，可記錄前16次以上、斷電時間和流量，并可實自動或手動流量補加。可編程內置定量控制器，可以使用外部輸入信號或者NODBUS指令啟動；
13、斷電保護：斷電10萬小時數據不丟失；
14、介質溫度：-40℃～160℃；
15、防護等級：IP65；
16、電氣接口：M20×1.5。

管段式超聲波流量計的特點和應用

管段式超聲波流量計信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

管段式超聲波流量計的特點和應用

管段式超聲波流量計參數對照表：

技術參數	衛生型管段式	π型管段式		標準管段式
適用主機	一體式、分體式、經濟型、流量模塊			一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25-DN80	DN15-DN40		DN50-DN1000
材質	不銹鋼			碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	活接連接		法蘭連接
適用溫度	－40℃～160℃
標定	整機在線標定
防護等級	IP68（可潛水工作，水深≤3米）
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

管段式超聲波流量計選型表：

型號	功能	選  項
XD	TDS-100	說明（江蘇先達儀表有限公司）
A	主機類型	Y 管道一體式（本地可操作設參）
		F1 分體壁掛型 F2 分體壁掛防爆型F3分體盤裝型 F4 分體本地顯示型
		M1 模塊型（本地可操作設參） M2 模塊型（本地?zé)o操作，09年底停產）
		S 經濟型（本地可操作設參）
		W 水表（電池供電,磁性按鍵可瀏覽窗口）
B①	工作電源	A 交流（85-264VAC）B 電池（3.6V鋰電池） D 直流（24V/8-36VDC）
C	熱量功能	N 無 Y 有
D②	傳感器類型	B1 標準S1型 B2 標準M1型 B3 標準L1型 B4 高溫S1H型 B5 高溫M1H型
		C1 標準插入式 C2 水泥插入式 C3 水表插入式
		G1 標準管段式（法蘭連接） G2 衛生管段式（活接連接）
E	測量管徑	DN（mm）
F③	管道材質	0 碳鋼 1 不銹鋼 2 鑄鐵 3 玻璃鋼 4 PVC 5 水泥
G	公稱壓力	MPa

選型解釋：
①：交流電源適用于XD-TDS-100F型、XD-TDS-100Y型，其它型號主機適用于電池供電或直流供電。
直流電源適用于所有型號產品，除XD-TDS-100F1、F2、F3、XD-TDS--100S供電為24VDC，其余為8-36VDC。
XD-TDS-100W型電池供電水表也可8-36V供電，如有需要訂貨時請注明。
②：電池供電超聲波工業水表/熱量表，如選用插入式或外夾式傳感器，zui大可測管徑為DN800。
③：鑄鐵、玻璃鋼、PVC、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝，訂貨時請注明。
④：zui小讀數只適用于ZDS-100W電池供電型超聲波水表選型。
⑤：如選用有源4-20mA輸出，工作電源要求交流或直流24V。
OCT脈沖寬度出廠默認設置200ms，在6~1000ms之間可編程。
電池供電超聲波水表或熱量表RS485輸出有兩種可選，一種是內部鋰電池供電，工作電壓為3.3V，另一種是需外部提供直流電源，用戶訂貨時請注明，否則有可能485輸出接口無效。

管段式超聲波流量計的特點和應用

管段式超聲波流量計怎樣安裝：
管段式超聲波流量計安裝距離什么樣才是合適的，還有怎樣對超聲波流量計探頭位置進行確定，都將會影響其今后的使用,具體介紹如下：
1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離。
2、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
3、超聲波流量計在水平管道上，一般應選擇管道的中部，避開頂部和底部。

訂貨須知：
1、產品：如有型號標準，請直播中偉測控銷售熱線咨詢價格，了解詳情！
2、技術支持：如沒有產品型號規格，請把工況要求、設計圖紙、技術規范，發送或郵件至本公司。
3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭式）。
4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
5、質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
售后服務：
1、從合同簽訂之日起，江蘇先達儀表有限公司對所提供的產品提供保養及維護服務,承諾終生維修服務；
2、我公司公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；
3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；
4、產品出現質量問題或?qū)Ξa(chǎn)品不滿意，用戶可以無條件的選擇退換貨，我公司不收取任何的手續費，出現質量問題，承擔來回的運費。
