天津YFJBC-03型微電腦繼電保護校驗儀供應商
YFJBC-03型微電腦繼電保護校驗儀可測試各種交直流電流、電壓、中間、信號、重合閘、差動等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次，自動計算三次均值，并可打印測試結果。

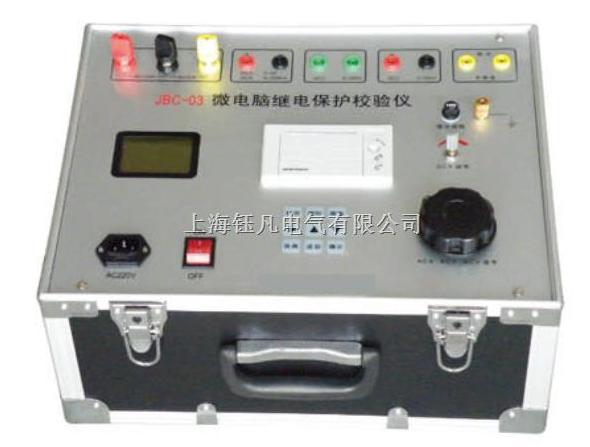

詳細介紹YFJBC-03型微電腦繼電保護校驗儀面板說明：
1、交流電流AC,A（100A、20A）輸出接線柱；
2、直流電流DC,A（、200A）輸出接線柱，紅色為"＋"，黑色為"－"；
3、交流電壓 AC,V輸出接線柱；
4、直流電流DC，V輸出接線柱，紅色為"＋"、黑色為"－"；
5、輸入端子；
6、LCD液晶顯示器；
7、打印機；
8、直流、200mA旋鈕順時針方向旋轉，輸出由小至大；
9、JBC-03型微電腦繼電保護校驗儀調壓器，調節交流電流、交流電壓，旋鈕順時針方向旋轉，輸出由小至大；
10、功能操作鍵盤；
11、輸出開關；
12、電源開關；
13、電源插座（AC，220V）（）。
天津YFJBC-03型微電腦繼電保護校驗儀供應商
YFJBC-03型微電腦繼電保護校驗儀操作鍵說明：
1、打印：測試結束后，可用此鍵打印測試數據。并可重復打印多次。
2、測時：把電壓（電流）調整到額定值時，按此鍵自動測量繼電器吸合斷開時間三次。
3、測值：自動測試繼電器的吸合、斷開電壓（電流）值，重復測三次。
4、右移：光標右移。
5、上翻：數字加 1或向上選擇菜單。
6、下翻；數字減 1或向下選擇菜單。
7、備用：用于控制直流電流輸出。
8、返回：表示放棄或返回上一級菜單。
9、確認：表示確認或進入下一級菜單。
天津YFJBC-03型微電腦繼電保護校驗儀供應商
YFJBC-03型微電腦繼電保護校驗儀測試方法：
打開電源開關，顯示屏顯示"歡迎使用....","正在自檢...."，微機自檢，自檢正常后，顯示"自檢完畢！"。
測量時，應根據所測繼電器的種類，用"上翻"和"下翻"二鍵選擇測試電源的類型，使狀態顯示與被測繼電器種類相對應。并將繼電器線圈接入相應的電源輸出接線柱，繼電器觸頭接入輸入端子。
1、測值：按"測值"鍵，本機可測吸合，斷開電壓（流）值三次，然后，可按"打印"鍵打印數據。
2、測時：先找出被測繼電器的額定值，然后按"測時"鍵，本機自動分、合閘測三次吸合、斷開時間，結束后，可按"打印"鍵打印數據。
3、"轉換"鍵的使用：先調節好直流電流值，再按"轉換"鍵，則直流電流正常輸出，且顯示值在屏幕第二行顯示出來。此時它可和其它電源同時輸出，供需多種電源的繼電器校驗用，如重合閘繼電器等。
4、時間設置：用戶可修正儀器的內部時鐘。
5、儀器標定：儀器使用一段時間后，如果測試有偏差，用戶可用高等級表對其進行標定，用"上翻"、"下翻"鍵調整內部系數即可，不用打開機箱或調節任何旋鈕。

YFJBC-03型微電腦繼電保護校驗儀概述：
   YFJBC-03型微電腦繼電保護校驗儀是我廠在原有基礎上開發的高智能化、多功能繼電保護校驗儀器。本儀器采用微電腦技術，由單片機、邏輯控制單元、交直流電流電壓輸出單元、數據采集單元、LCD液晶顯示器、實時時鐘、打印機等組成，測量精度高，重復性好。該儀器還具有外形美觀，性能可靠，操作簡便，功能齊全等優點，是校驗繼電保護裝置理想的檢測儀器。
   本儀器可測試各種交直流電流、電壓、中間、信號、重合閘、差動等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次，自動計算三次均值，并可打印測試結果。
