價格：電議
所在地：上海
型號：Y-60B/100B
更新時間：2018-11-21
瀏覽次數：1285
公司地址：上海市嘉定區曹安公路1909號10層
江先生(先生)
上海毅碧自動化儀表有限公司（原上海江橋自動化儀表廠）座落在國際經濟、金融、貿易中心之一的上海,專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業。
公司主要生產：各種熱電偶、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。
熱電偶：裝配式熱電偶、鎧裝式熱電偶、手持式熱電偶、銅鋁水測溫?zé)犭娕?、垃圾焚燒熱電偶、表面熱電偶、鉑銠(高溫貴金屬)熱電偶、隔爆熱電偶、壓簧式固定熱電偶、耐磨熱電偶、耐磨切斷熱電偶、耐磨阻漏熱電偶、耐腐熱電偶、高溫防腐熱電偶、防爆熱電偶、多點熱電偶、多點隔爆熱電偶、特殊熱電偶、微型熱電偶、微細鎧裝熱電偶、直角彎頭熱電偶、爐管刀刃熱電偶、吹氣熱電偶、拱頂熱電偶、電站熱電偶、熱套熱電偶、爐頂熱電偶、爐壁熱電偶、軸承熱電偶、石油化工熱電偶、高溫高壓熱電偶、電機熱電偶、裂解爐專用熱電偶、高溫鹽浴爐熱電偶、真空爐專用熱電偶、帶溫度變送器熱電偶等；
熱電阻：裝配式熱電阻、鎧裝式熱電阻、端面熱電阻、隔爆熱電阻、電站熱電阻、熱套熱電阻、軸承熱電阻、石油化工熱電阻、耐磨熱電阻、耐磨阻漏熱電阻、多點熱電阻、多點隔爆熱電阻、特殊熱電阻、微型熱電阻、插座式熱電阻、電機熱電阻、帶溫度變送器熱電阻、耐腐熱電阻、防爆熱電阻等；
溫度計：雙金屬溫度計、電接點雙金屬溫度計、隔爆雙金屬溫度計、熱套式雙金屬溫度計、帶熱電偶（阻）雙金屬溫度計、耐震雙金屬溫度計、壓力式溫度計等；
公司主要經營：熱工、壓力、電工、實驗室儀器儀表、DCS、PLC、自動化分析、以及自控設備成套及其備品備件供應等，同時代理銷售： L.H.Marshall 、FLUKE福祿克、Raytek雷泰、Tektronix泰克、E+H恩德斯豪斯、ABB、A-B、SIEMENS西門子、Schneider施耐德、OMRON歐姆龍、P+F倍加福、TURCK圖爾克、MOELLER穆勒、FUJI富士、WIKA威卡、SOR索爾、ASHCROFT雅斯科、ROSEMOUNT羅斯蒙特、ASCO世格、Parker派克、FISHER費希爾、KOSO工裝、IFM易富門、HYDAC賀德克、NORGREN諾冠、BENTLY本特利、WOODWARD伍德沃德、MITSUBISHI三菱、HANNA哈納、HCAH哈希、Lovibond羅邦威、TES泰仕、SENTRY先馳、VICTOR勝利、CEM華盛昌、UNI-T優利德等公司產品。
上海毅碧自動化愿以科學的經營管理手段、雄厚的技術力量、優質的產品、良好的信譽、完善的售后服務贏得市場，并在采用新技術、開發新產品的方面不斷進取。公司愿與廣大用戶在工業自動化控制領域中攜手共進、共創輝煌。真誠歡迎各界朋友、中外客商來我公司參觀、考察，長期合作，謀求共同發展。
一、概述

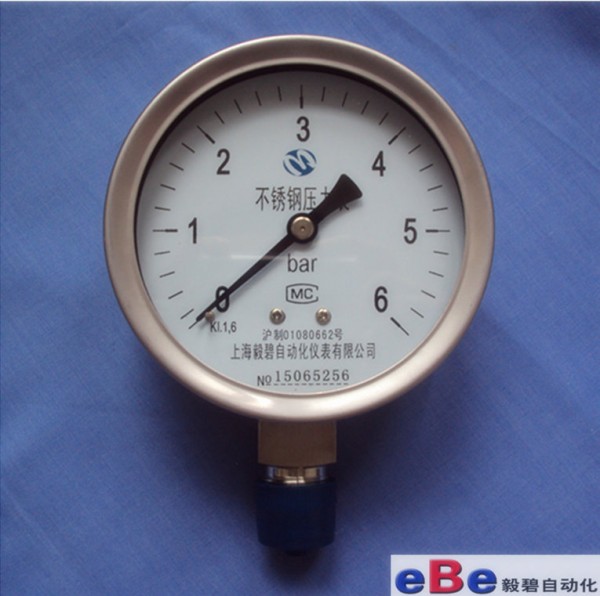

Y-60BF、Y-100BF、Y-150BF系列不銹鋼壓力表（以下統稱儀表）系本廠參照國外不銹鋼充液壓力表的結構特點而研制的一種化工用壓力表。上海全不銹鋼壓力表生產廠家Y-60B/100B/150B
二、用途及特點
本儀表廣泛應用于石油、化工、化纖、冶金、電站等工業部門中有耐腐蝕、耐震等要求較高的工藝流程中測量各種流體介質的壓力。
本儀表具有如下眾多特點，故完全可與上同類產品相媲美。
1、度高，耐腐蝕性好
導壓系統選用對酸、堿類溶液具有良好耐蝕性的特種奧氏體不銹耐酸鋼制成。
2、穩定性好，使用周期長
外殼（包括表殼、表蓋及表環）選用耐蝕性較高的不銹耐酸鋼制成，齒輪傳動機構的運動部件選用耐磨性好的不銹鋼制成。
3、可靠性高，維護量小
整體結構設計合理，工藝，各運動部件之間的工作耐久性基本匹配。
4、外觀新穎，防護力強
外殼（表蓋與表殼）的結構采用卡口式密封連接；接頭與表殼之間以熔焊進行可靠封接。防護等級為IP65。
5、適應性強，安全性高
能應用于各種惡劣環境，例如溫、濕度較高、工業振動較劇烈等場合，即使因一時使用不當（介質溫度過高或產出過壓現象）也不會導致潛在的危險。
6、規格齊全，形式多樣
本儀表壓力規格較多，并有“MPa”、“bar”和“PSi”三種計量單位；接頭螺紋尺寸有公、英、美等若干種，可由用戶按需選用。上海全不銹鋼壓力表生產廠家Y-60B/100B/150B
三、主要技術參數及性能
1、產品型號及分類：
|
Y |
|
壓力表 |
||
|
|
60 100 150 63 103 153 |
|
儀表公稱尺寸及型式 60、100、150分別表示直徑為60、100、150mm徑向型 63、103、153分別表示直徑為60、100、150mm的軸向帶邊式 |
|
|
|
|
B |
|
不銹鋼 |
|
|
|
|
F |
耐腐 |
|
|
|
|
FZ |
耐腐耐震 |
2、標度范圍，度等級及接頭螺紋尺寸：上海全不銹鋼壓力表生產廠家Y-60B/100B/150B
|
型號 |
標度范圍MPa（Hg~PSi） |
精度等級 |
接頭螺紋尺寸 |
|
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ |
0-0.6、1.0、1.6、2.5、4、、6、10、16、25、40、60、-0.1-0.5、0.9、1.5、2.4 |
2.5 |
M14*1.5 Z1/4”（NPT） |
|
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ |
0-60全規格量程 |
1.6 |
M20*1.5 Z1/2”（NPT） |
|
Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ |
0-60全規格量程 |
1.6 |
M20*1.5 Z1/2”（NPT） |
注：（1）在量程1/4以下3/4以上的范圍內，其度降低一個等級
（2）度等級為1級時，其彈簧管材料為316.
3、使用環境溫度：-25~+75℃（外殼內充液）。-40~+75℃（外殼內不充液）。
4、導壓系統及外殼的材質：
|
零件名稱 |
材質 |
|
接頭 |
OCr17Ni12Mo2（316）；0Cr18Ni9（304） |
|
彈簧管 |
OCr17Ni12Mo2（316）；0Cr18Ni9Ti（321） |
|
表殼、表蓋、表環 |
1Cr18Ni9（304） |
5、抗工作環境振動V.H.4級（外殼內充液）；V.H.3級（外殼內不充液）。
四、結構與原理
儀表由導壓系統（包括接頭、彈簧管、節流螺釘?shù)龋X輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效保護內部機件免受環境影響和污穢侵入。對于外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境較劇烈的振動和介質壓力的脈動影響。
鑒于儀表的整體結構設計合理、工藝精制、故具有較高的測量精度和持久的穩定性。儀表的工作原理與一般壓力表及抗震壓力表相同。
五、使用須知
1、儀表應垂直安裝于與測量點保持同一水平的位置上，否則須酌情計入由液位差引起的附加誤差。
2、儀表在測量穩定壓力時，可使用至其標度上限值的1/4~3/4的范圍內；在測量交變或脈動壓力時，則應不大于標度上限值的1/2為宜。對于測量負壓（真空）時，則可不受此限。
3、儀表在使用前應仔細核實被測介質對其產生的侵蝕程度，以免使彈簧管導致早期的腐蝕破裂。
4、對外殼內充液的儀表，應避免使用于在具有氧、氯、硝酸和過氧化氫等強氧化劑的場合，以免與表內液體產生化學反應。
5、儀表定期維修時如需開啟表蓋者，宜借助專用工具進行。對于充液外殼，則應先取下表殼上的護塞，倒出填充液，然后再開啟表蓋。
6、充液儀表如因被測介質或環境的溫度影響而引起示值失實時，可剪去表殼上護塞的凸臺。
六、訂貨須知
用戶在訂購儀表時須注明：
1、型號及名稱、標度范圍、計量單位、度等級。
2、接頭和彈簧管的材質。
3、接頭螺紋尺寸包括（G1/4”、G1/8”、G1/2”或ZG1/4”、ZG3/8”、ZG1/2”等）。
4、如有特殊需求，例如配置本廠的隔膜裝置或隔離器者，均可洽商解決。
全不銹鋼壓力表/全不銹鋼耐震壓力表
Y-40BF
Y-60BF,Y-63BF,Y-100BF,Y-103BF,Y-150BF,Y-153BF
YN-60BF, YN-63BF,YN-100BF,YN-103BF,YN-150BF,YN-153BF
Y-60BFZT,Y-100BFZT,Y-150BFZT
全不銹鋼電接點壓力表/全不銹鋼電接點耐震壓力表
YXC-60BF,YXC-100BF,YXC-150BF,YXC-103BF,YXC-153BF
YXC-60BFZ,YXC-100BFZ,YXC-150BFZ,YXC-103BFZ,YXC-153BFZ
YNXC-60BF, YNXC-100BF,YNXC-150BF,YNXC-103BF,YNXC-153BF
全不銹鋼膜盒壓力表
YE-60BF,YE-100BF,YE-150BF
全不銹鋼隔膜壓力表
YTP-100BF M20*1.5
YTP-150BF M20*1.5
Y-100BF/ML
Y-150BF/ML
Y-100BF/MF DN25/DN50
Y-150BF/MF DN25/DN50
Y-100BF/MF DN25/DN50襯四氟
Y-150BF/MF DN25/DN50襯四氟
Y-100BF/MC
Y-150BF/MC
YTP-100BFZ M20*1.5
YTP-150BFZ M20*1.5
Y-100BFZ/ML
Y-150BFZ/ML
Y-100BFZ/MF DN25/DN50
Y-150BFZ/MF DN25/DN50
Y-100BFZ/MF DN25/DN50襯四氟
Y-150BFZ/MF DN25/DN50襯四氟
Y-100BFZ/MC
Y-150BFZ/MC
YNMF-100BF DN25/DN50
YNMF-150BF DN25/DN50
全不銹鋼膜片壓力表
YPF-100BF,YPF-150BF
氨用壓力表
YA-100BF,YA-150BF
氧氣壓力表
YO-60B
