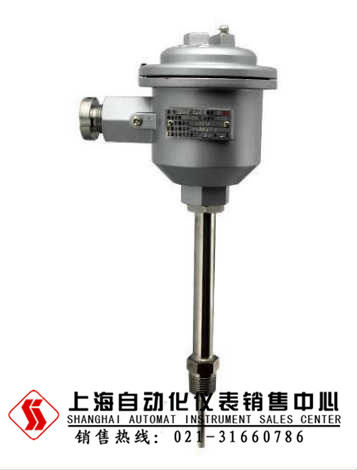

WZP(2)-24SA 隔爆熱電阻

上海自動化儀表產品銷售網

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WZP(2)-24SA

更新時間：2019-03-19

瀏覽次數：1400

公司地址：上海市閘北區靈石路650號

021-56130306 朱經理(先生)

點擊查看聯系電話在線詢價

產品簡介

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

公司簡介

上海自動化儀表產品銷售網 成立于1989年12月12號，座落在上海靜安區，地處繁華地段，交通方便，生產工藝，檢測設備齊全，技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。是專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業，公司主要生產：各種熱電偶（鎧裝熱電偶鉑銠熱電偶耐磨熱電偶手持熱電偶）、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。

展開

產品說明

在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dⅡBT4～dⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

WZP(2)-24SA隔爆熱電阻主要技術指標

◆量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差Δt
WZP	Pt100	-200-500	A級	±(0.15+0.002ㄧtㄧ)
WZP₂
WZPK			B級	±(0.30+0.005ㄧtㄧ)
WZPK₂

注：“t”為感溫元件實測溫度值，雙支鉑電阻只供應B級。

*A級為特殊訂貨

◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

◆熱電阻緣電阻：常溫緣電阻的試驗電壓可取直流10~100V任意值，環境溫度應在15~35℃范圍內，相對濕度應不大于80%。常溫緣電阻值應不小于100MΩ。

◆熱電阻允許通過電流：通過鉑電阻的測量電流zui大不超過5mA。

WZP(2)-24SA隔爆熱電阻防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6

外殼防護等級：IP65

WZP(2)-24SA隔爆熱電阻原理和結構

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

由于產品采用是上述防爆特殊結構，使產品完全符合使用在dIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

隔爆熱電阻的防爆標志表示方法

□Ⅱ□□

□：隔爆型d

Ⅱ：類別（工廠用電氣設備）

□：防爆等級B-C

□：溫度組別T1-T6

◆電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：Ⅰ類-煤礦井下用電氣設備 Ⅱ類-工廠用電氣設備

◆防爆等級：隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物，zui大安全間隙分為A、B、C三級。

◆溫度組別：隔爆熱電阻的溫度組別按其外露部分，zui高表面溫度分為T1～T6六組。

溫度組別	允許zui高表面溫度℃
T1 T2 T3 T4 T5 T6	450 300 200 135 100 85

隔爆熱電阻的種類和規格

類別	型號	分度號	測溫范圍℃	保護管材料	熱響應時間T_0.5S	公稱壓力MPa	結構特征	規格		防爆等級
								總長Lmm	插深lmm
鉑熱電阻	WZP-24SA	Pt100	-200-500	1Cr18Ni9Ti不銹鋼或0Cr18Ni12Mo2Ti	≤90	10	防爆接線盒：固定螺紋安裝M27*2		150 200 250 300 400 500 750 1000	dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
	WZP2-24SA
	WZP-44SA					6.4	防爆接線盒：固定法蘭安裝
	WZP2-44SA
	WZP-64S WZP2-64S			1Cr18Ni9Ti		30	錐形保護管M33*2		100 200 300

隔爆鎧裝熱電阻的種類和規格

類別	型號	分度號	測溫范圍℃	保護管直徑Dmm	熱響應時間T_0.5S	公稱壓力MPa	結構特征	規格		防爆等級
								總長Lmm	插深lmm
鉑熱電阻	WZPK-24	Pt100	-200-500	￠6或￠5	≤12 ≤8	10	防爆接線盒：固定螺紋安裝M27*2		150 200 250 300 400 500 750 1000	dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
	WZPK2-24
	WZPK-44					6.4	防爆接線盒：固定法蘭安裝
	WZPK2-44

注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭
