南京科友泵業的限公司是中國知名制泵企業,國內南京地區、天津地區、黃山地區集一身的綜合性泵行業骨干企業，是一家專業從事螺桿泵研發、設計、制造及服務的企業。公司通過ISO9001-9002質量管理體系認證，南京科友泵業創立于2005年,坐落于南京市浦口經濟開發區小柳工業園,地理環境優越,是南京市重點經濟開發區,經過多年的發展與壯大,科友泵業已經成為國內一流的螺桿泵與工業流體設備制造企業,。公司產品應用行業廣泛，普及率高，交通便捷，有民航、鐵路、公路，水路通達。是您考察、參觀、交流的理想之地。

 我們矢志于做世界一流的螺桿泵研發制造科技型生產企業,我們不僅重視螺桿泵產品的出廠前關于產品的流量、壓力、振動、噪音、軸功率等相關性能參數以及模仿客戶使用工況條件的測試工作，堅持維護和執行螺桿泵國家標準GB/T10886-2002和機械行業標準JB/T 8091－1998，保證對出廠的每一臺產品進行嚴格的實驗和檢測，交給客戶放心使用，我們更立志于您在選擇螺桿泵產品時成為您可以信賴和依靠的最佳合作伙伴，為您提供性能可靠的螺桿泵產品。

   目前我公司生產的泵有：三螺桿泵、雙螺桿泵、單螺桿泵、品種有500個之多，是國內生產三螺桿泵、雙螺桿泵品種較多的技術實力型企業之一。主要熱銷的螺桿泵產品如下：三螺桿泵有3G三螺桿泵、3GL三螺桿泵、3GC水電行業調速器增壓泵，3GF三螺桿泵、3GR三螺桿泵、3GCL立式船用三螺桿泵、3GS雙吸三螺桿泵、3GBW保溫三螺桿泵、3GJ懸掛浸沒式三螺桿泵等3G系列三螺桿泵產品。SN三螺桿泵、HSNH三螺桿泵、、HSJ三螺桿泵、HSND三螺桿泵、HSJ三螺QSN三螺桿泵、YSN三螺桿泵、NSN三螺桿泵、NSN三螺桿泵、等SN系列三螺桿泵產品。SMH高壓燃油噴燃三螺桿泵、SM系列高壓燃油噴燃三螺桿泵產品。替代進口產品的HSG三螺桿泵、HSP三螺桿泵、SPF三螺桿泵、等五個輔助系列和派生HSNJ三螺桿泵、HSMJ三螺桿泵兩個水電調速器專用系列，雙螺桿泵有2G雙螺桿泵、2GH雙螺桿泵、2GL雙螺桿泵、2GF雙螺桿泵、2GRN雙螺桿泵、2Ga雙螺桿泵、2Gb雙螺桿泵、2GS雙螺桿泵、2GaS雙螺桿泵、2GbS雙螺桿泵、2HM雙螺桿泵、2HE雙螺桿泵、2HR雙螺桿泵、2MPS油氣混輸雙螺桿泵、2HH雙螺桿泵、2HC雙螺桿泵、2HG雙螺桿泵、2GM雙螺桿泵、HWS雙螺桿泵、HWD雙螺桿泵、HMS雙螺桿泵、2W.W雙螺桿泵、W雙螺桿泵、V雙螺桿泵、HW雙螺桿泵、YW雙螺桿泵等系列單吸雙吸雙螺桿泵、單螺桿泵有G型單螺桿泵。等十多個系列諸多型號品種，可以輸送高粘度、低粘度、高溫、常溫、以及具有腐蝕性的流體物質，可以滿足石油、化工、船舶、電力、糧油、食品、交通等各行業輸送流體物質的需求，愿承接客戶提出一切特殊型號的泵類設計和制造。

螺桿泵齒輪泵市場包括傳統工業、水泥建材、煤化工、液壓、機械、石油、化工、建筑、農業、環衛、冶金、礦山和船舶等等，尤其在液壓系統、液壓站、冶金機械、鉆井平臺、能源動力、磨機油膜軸承潤滑、窯頭點火、玻璃制品、橡塑機械、減速機械、石油管道、熱電廠、水力發電、水電站、風能應用、風力發電、航空動力、環衛機械、礦山機械、機床、冶金機械、船舶修造、港口碼頭、油輪卸油方面的潤滑油、液壓油、水乙二醇溶液、柴油、重油、燃料油、瀝青、原油、高粘度高溫油品物料壓力泵送、點火供油、油品儲運裝卸系統中具有行業領先地位。

公司的服務宗旨是：急客戶之所急，想客戶之所想，質保一年，終身免費維修。技術支持和售前售中以及售后服務工作始終是公司的工作重點，正確充分的售前溝通和對客戶使用工況條件及產品性能要求的了解，可以引導產品的正確選型包括材質的正確選用，從而延長產品的使用壽命，它將竭盡所能地為客戶免除后顧之憂，多年來一直深得用戶的信賴，

本公司以科技為先導，以質量求生存，以誠信占市場，以產品求發展”的企業追求，鑄就了科友人高度的責任感和不斷創新的精神，并將竭誠為用戶服務。

   本公司將以高度的責任感和不斷創新的技術，竭誠為用戶服務。

科友螺桿泵業機械有限公司起源于2005年，一些有思想和動力的工程師在一起，他們有夢想生產可靠，高科技和低成本的螺桿泵，為了建立一個創業活動能夠創造新的更多的就業機會，實現生態的文明建設。該公司始于一個人，與供應給一個獨特的液壓裝備制造商，一個工程師的更好的朋友，相信他的個人潛力，通過技術創新與研究，工程師走出市場，讓他的團隊和他的公司一起成長，下載，科友螺桿泵業是中國高壓新型螺桿泵的領航者，在螺桿液壓冷卻密封過濾裝置上，超過100.000的安裝?？朴崖輻U泵產品將以最高的產品質量和比市場上更便宜的價格銷往整個世界，科友泵業的財富是我們的團隊和所有與他們合作的人們。

 HPS-30-B南汽液壓站尼龍聯軸器
HPS-30-B油泵進油過濾器

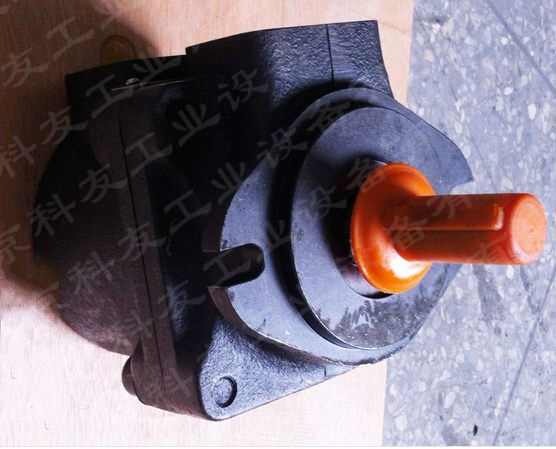

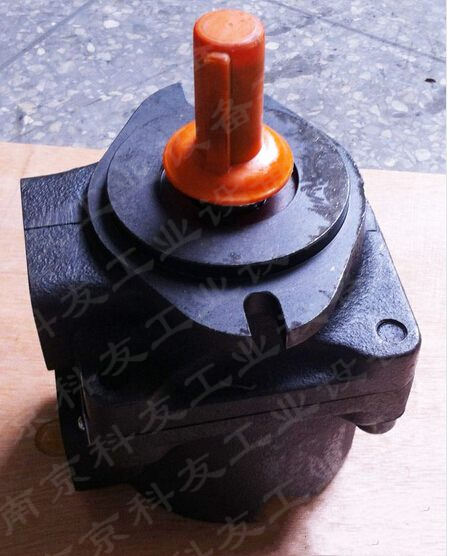

HPS-30-B液壓油泵（葉片泵）數量2臺
HPS-30-B單向閥 數量 2只
HPS-30-B溢流閥 數量 2只
HPS-30-B防震壓力表 數量 1只
HPS-30-B冷卻器 數量 1只
HPS-30-B雙筒過濾器（包括濾芯）數量 2只
HPS-30-B高壓球閥 數量 1只
HPS-30-B蓄能器 數量 1只
HPS-30-B液位計數量 1只
HPS-30-B電加熱管（2KW）數量 1只

HPS-30-B液位繼電器 數量 1只
HPS-30-B空氣過濾器 數量 2只

HPS-30-B聯軸器 數量 2只

HPS-30-B稀油濾油器 數量 2只

供應南汽HPS-30-B液壓動力站全套配件（尼龍齒圈、油泵、濾芯、溢流閥）

一、 概述

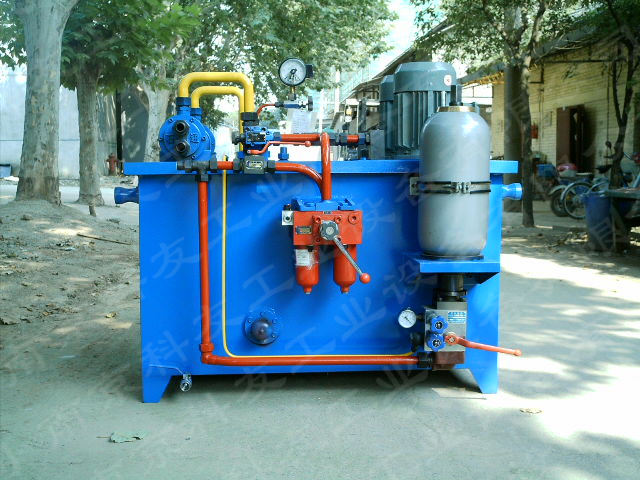

HPS-30-B 液壓動力泵站是為汽輪機電液調節系統配套而研制的輔助

設備。主要由液壓油泵—電機裝置、壓力調節系統、過濾系統、加熱、冷

卻系統、緊急動力源蓄能系統和油箱等部份組成。

本設備設有兩套油泵—電機裝置，AB 工作制，互為備用,可提供

0~6.3MPa 的工作壓力，為30L/min 的流量。在外部電源短時失去或

其他原因?qū)е轮饔捅孟到y(tǒng)短時間失去壓力或壓力驟降時，配備的緊急動力

源蓄能系統立即自動投入工作，保證設備短時間內正常工作而不致使汽輪

機電液調節系統保護，直至主油泵系統壓力馬上恢復。備用緊急動力源可

提供0~4MPa 的工作壓力，2.5L 的油量，工作時間約5 秒鐘。液壓動力

泵站工作系統的過濾精度為10μm，設有高低液位發訊裝置，并可與計算

機聯接，對液位進行控制。此外，本設備還可自行構成循環回路，對系統

自身進行循環沖洗。

本設備設有雙筒過濾器，更換濾芯可在線進行；過濾器配有

旁通閥，當濾芯堵塞時污染指示器報警，而現場無人或不便于停機更換濾

芯時，旁通閥自動打開，保護系統正常工作。

提示一：本張緊液壓控制系統正式投入使用前，應確認已接入電氣控制系

統?？刂葡到y(tǒng)應符合適當?shù)臉?biāo)準，能防止執行元件無指令的動作和不正確

的順序。HPS-30-B南汽液壓站尼龍聯軸器

二、 HPS-30-B 液壓動力泵站的主要技術參數

1、電源：三相四線制 AC 380±10%V（境內）；AC 415V 或其

它值（除境內）；

2、公稱壓力：6.3Mpa；

3、公稱流量：30L/min×2；

4、緊急動力源工作壓力：2.5MPa～4.0Mpa；

5、緊急動力源工作油量：2.5L；

6、緊急動力源工作時間：約5s；

7、蓄能器充氣壓力：2.0MPa～2.3Mpa；

8、油箱容積：600L；

9、電機功率：4KW×2；

10、使用介質：32～46 號抗磨液壓油或相當?shù)钠渌V物油；

11、工作方式：AB 工作制，互為備用連續；AB 路系統壓力失去時，

緊急動力源自動投入工作直至AB 路系統壓力馬上恢復；

12、外形尺寸：（L×W×H）1380×1200×1400；

13、加熱功率：2KW；

14、接線端子：20 只（電壓660V，電流10A）；

15、過濾器發訊報警觸頭：DC24V×2A、AC220V×0.2；

16、兩級液位控制觸頭：DC24V×0.2A、AC220×0.02A；

17、總重量：約1100KG。

三、 HPS-30-B 液壓動力泵站外形示意圖（見圖一）

四、HPS-30-B 液壓動力泵站有關聯系尺寸

1、 冷卻水接口：G1″內螺紋

2、 集油槽泄漏口：M16×1.5(卡套式)外螺紋

3、 油箱總回油口：G1″內螺紋

4、 系統總泄油口：M33×2 內螺紋

5、 壓力管道接口：焊接式端直通管接頭。接管Φ28

五、HPS-30-B 液壓動力泵站的操作使用

1、確認電源線聯接正確可靠，電機轉向符合油泵要求。（從電機尾端

看為順時針?lè)较颍?/p>

2、檢查油箱液位。若液位過低，應加注油液。加注油液時應經過濾，

方可加注，新油亦不例外。

3、溢流閥處于全松位置。

注意：HPS-30-B南汽液壓站尼龍聯軸器

蓄能器安閥上的溢流閥起安全保護作用，本書一律稱其為蓄

能器安全閥。蓄能器安全閥的安全保護壓力出廠時已經調好并鎖定，

用戶不得自行隨意調節，否則可能引起嚴重后果。

4、關閉壓力管道上的球閥，打開蓄能器安閥的截止閥（長手柄），

松開壓力表開關。蓄能器安閥的放油閥的手柄關閉（順時針?lè)较蛐?/p>

到底）。

注意：蓄能器安閥的截止閥的長手柄芯部有關閉狀態和打開狀態的

指示。當長手柄芯部的“—”水平時，截止閥為關閉狀態（如圖三所

示）；當長手柄芯部的“—”豎直時，截止閥為打開狀態（如圖四所示）。

注意：除非是對蓄能器系統進行檢修或是更換蓄能器的膠囊時，否則，

蓄能器安閥的放油閥的手柄應處于關閉(順時針?lè)较蛐降?狀態。

5、啟動電機。

6、調節溢流閥，將主油泵系統壓力調到工作壓力；將其中一只溢流閥

（作為主油泵系統的安全閥）的壓力調到高于工作壓力的10~15%。

提示：

可任選系統中兩只溢流閥的其中一只作為主油泵系統的安全閥。

六、HPS-30-B 液壓動力泵站操作使用注意事項及保養與維護

液壓動力泵站的保養與維護對使用單位是一個非常重要的事情，應該說

它關系到系統的效率和壽命。

1、本設備裝有過濾精度10μm 的過濾器，為減少濾芯更換次數，

給油箱加油時須經過濾后方可加注，新油亦不例外。

2、油箱的液位不能低于所設定值的下限，否則無法工作。

3、動力泵站次運轉或長時間停運轉再次啟動，可能會產生吸空現象。

此時，可旋開排氣螺塞，向其內注以清潔的油液，排出泵內的空氣后，

即可啟動。

4、油泵更換機芯時，應檢查密封圈是否平整，防止切邊。擰緊外殼件

聯接螺釘時，應按對角線方向逐漸擰緊，用力要均勻。

5、濾油器的污染指示器發出訊號時，需要更換或清洗濾芯。先緩慢打

開濾油器上的平衡閥（逆時針?lè)较蛐降谆蜣D(zhuǎn)動平衡閥的手柄使手柄芯

部的“—”呈水平狀態），然后轉動濾油器的切換閥手柄，使油路處于

另一工位（如圖五所示，使指示箭頭指向備用濾油器），此時，備用的

過濾筒開始工作。接著再關閉濾油器上的平衡閥（順時針?lè)较蛐降谆?/p>

轉動平衡閥的手柄使手柄芯部的“—”呈垂直狀態，如圖六所示）然后

旋開已經堵塞的過濾筒的放油螺塞，待放完過濾筒內的油液后，旋下過

濾筒的外殼，即可更換或清洗濾芯。

提示1：濾油器堵塞后應及時更換濾芯，以免由于濾芯壓差繼續上升導

致濾芯破損，造成再污染系統。

提示2：切換閥手柄必須切換到位，否則可能造成系統壓力降低或失壓、

油液大量泄漏的后果。

提示3：換下已經堵塞的濾芯后應及時換上新的濾芯，使該過濾筒處于

備用狀態。

6、為提高油泵性能，延長其壽命，推薦使用抗磨液壓油。粘度范圍：

10~100mm?/s,推薦粘度：20~46mm?/s.

7、主油箱設有液位指示，若液位過低，則應及時補充油液。同樣油液

應經過濾方可加注。 運行24 月后，應重新清洗油箱，換油或?qū)?/p>

液壓油過濾后繼續使用。

8、建議本設備每月要進行一次檢查，如壓力表等表的示值準確及回零、

溢流閥及泵工作情況，管道及密封件的完好，油溫等。每三個月檢

查一次蓄能器充氣壓力，若充氣壓力過低，則應給蓄能器充氣。每

半年做一次小修，每?jī)赡旮阋淮沃行?，每五至八年搞一次大修?/p>

9、各易損件24-48 個月成組更換一次。
