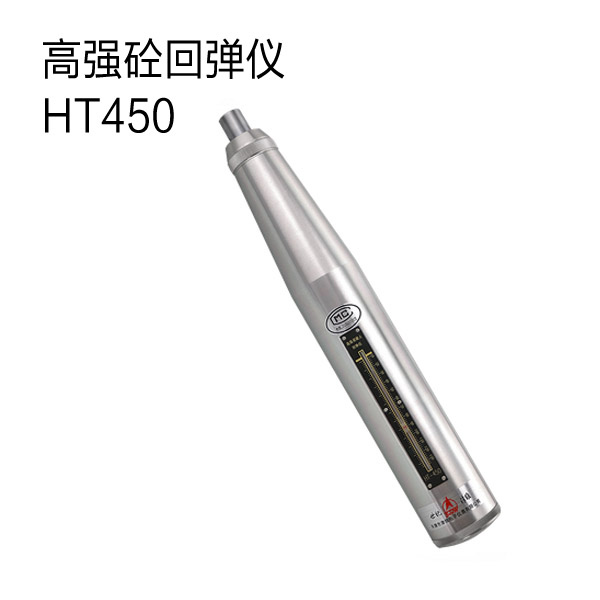

HT-450型高強混凝土回彈儀
高強混凝土數顯回彈儀,高強砼數字回彈儀 HT-450D HT-550D
一、說明
符合JGJ/T294-2013技術規程。本產品適用于檢測高層建筑構件、橋梁及硂構件（板、梁、柱、橋架）的強度。通常適用于C50-C100的混凝土，應按標準《混凝土結構工程施工質量規范》GB50204及《混凝土強度檢驗評定標準》GB/T50107驗收評定混凝土強度。
二、特點1）中心導桿采用進口材料，精度高、耐磨損；
2）殼體采用超硬鋁，避免現場作業損傷儀器，延長使用壽命；
3）指針滑塊采用外置式簧圈結構，既便于摩擦力調整，又能保證指針軸與指針滑塊摩擦力的均勻，確保儀器的度。 相對同行產品質優價廉，度高，使用壽命長。
三、技術參數
1、標準能量 4.5J
2、彈擊拉簧工作長度 106mm
3、彈擊拉簧剛度 900N/m
4、鋼砧率定值 88±2
5、彈擊錘沖程 100mm
6、儀器質量 3kg
7、尺寸 ф64×430mm
8、測強范圍： 20-110MPa
四、在彈擊檢測時，指針滑塊停在起始位置不動：
1.指針彈簧片折斷，這時彈簧片在彈擊錘彈擊的過程中掛不上彈 擊錘，使指針滑塊停在起始位置不動。 維修方法:更換彈簧片。
2.彈擊錘的起跳位置不合格，造成指針滑塊停在起始位置不動。 維修方法:調整后蓋螺母的位置，并使彈擊錘的脫鉤位置達到 100 刻線。
3.指針滑塊的指針片相對于指針軸的張角太小，這時指針片在彈 擊錘彈擊的過程中摩擦力太小，使指針不能滑動。 維修方法:卸下指針部分，適當扳大張角，使其在規定范圍內。
五、上升位置不動：
1.指針滑塊的指針片相對于指針軸的張角略小，這時指針片在彈 擊錘彈擊的過程中摩擦力稍小，使指針不能正常滑動。 維修方法:卸下指針部分，適當扳大張角，使其在規定范圍內。
2.指針滑塊與指針軸的配合太松，這時指針與指針軸的摩擦力太 小，不能使彈簧片正常地掛住彈擊錘，故會抖動到某一位置不動。 維修方法:卸下指針，適當調小簧片的張角，使其在規定范圍內。
3.指標滑塊與殼體或刻度尺相摩擦，增加了指標滑動過程中的摩 擦力，抖動到某一位置不動。 維修方法:用小銼適當銼指針滑塊上平面或兩肩直至摩擦消除。按鈕
六、按鈕無法使用
1.緩沖壓簧被按鈕卡住，不能動。 維修方法:打開后蓋，取出緩沖壓簧，消除被卡現象。 注:在打開后蓋時， 應握緊外殼， 按壓后蓋， 緩慢將緩沖壓簧取出。
2.按鈕彈簧松動，按鈕不起作用。 維修方法:更換按鈕。彈擊錘彈擊錘不能彈出
1.掛鉤上的壓簧脫掉，掛鉤沒有彈性。 維修方法:安裝新的壓簧。
2.掛鉤的鉤端磨損或折斷，也不能使掛鉤正常發揮作用。 維修方法:安裝新的壓簧。拉簧剛度
七、不在規定范圍內
彈擊拉簧剛度不在規定范圍內，導致率定值不合格(檢定砼回 彈儀彈擊拉簧剛度時) 維修方法:先更換彈擊拉簧，再進行檢定。若合格，則不需再調換 彈擊錘。反之，則繼續調換彈擊拉簧。
八、沖擊長度過小
沖擊長度過小，導致彈擊錘不跳起；或沖擊長度過大，導致 率定值過大(檢定砼回彈儀彈擊錘沖擊長度時) 維修方法:更換緩沖簧，使其符合規定范圍。
九、回彈值偏低
回彈值偏低 在檢定和維修過程中，回彈值偏低是常見的問題。
1.彈擊拉簧參加工作長度小于標稱值 61.2mm，根據胡克定律， 彈簧過短使彈擊力變小，沖擊能量變小，彈擊錘回彈能量變小，回彈 值偏低。 維修方法:適當調大彈擊拉簧在彈簧座上的固定位置， 使其在規定 范圍內。
2.指針滑塊的zui大靜摩擦力偏高。 維修方法:需調整指針滑塊里的彈簧圈與指針軸間的配合松緊程 度，使zui大靜摩擦力符合(0.40～0.80)N。
3.彈擊錘與彈擊桿的沖擊面有污物，彈擊過程中摩擦力增大，有 能量損失，故回彈值偏低。 維修方法:清除污物。
4.彈擊錘與中心導桿間的摩擦力增大，彈擊過程能量損失，回彈 值偏低。 維修方法:給中心導桿涂上潤滑油。
5.彈擊錘回彈位置偏低，發射位置偏低，導致回彈值偏低。 維修方法:將尾蓋上的螺絲往里擰進，并檢定彈擊錘 100 脫鉤位 置。
十、回彈值偏高
回彈值偏高 在檢定和維修的過程中，回彈值偏高也是常見的問題。
1.彈擊拉簧參加工作長度大于標稱值 61.8mm，根據胡克定律， 彈簧過長使彈擊力變大，沖擊能量變大，彈擊錘回彈能量變大，回彈 值偏高。 維修方法:適當調小彈擊拉簧在彈簧座上的固定位置， 使其在規定 范圍內。
2.彈擊錘的起跳位置偏高，起跳位置與率定值關系如圖 1 所示。 圖 1砼回彈儀起跳位置與率定值關系圖 由圖 1 可以看出，起跳位置增至 2 時，在能量不變的情況下，率定 值將增大兩個單位。
3.彈擊錘回彈位置偏高。假設彈擊錘從標稱位置(75.0mm)回 彈，彈擊過程中能量按標準損耗了 36%，則能量剩余為 64%。 靜動能:E0=785×0.5×0.0752=2.207813J 回彈時的能量:E0 回=E0×64%=1.413J 注:標準勢能 E=785J 所以率定值: 回彈位置偏高為兩個單位時，則 E1=785×0.5×0.07652=2.297008J 回彈時的能量 E1 回=E1×64%=1.470085J 故率定值: 率定值的增量 H=81.6-80.0=1.6。故回彈位置偏高，回彈值 偏高。 維修方法:將尾蓋上的調整螺絲往外擰，并檢定 100 脫鉤位置
十一、售后服務：
非人為因素，我公司對售出的任何儀器實行一年內保修，三個月內有質量問題包換，終身維修，并且負責送貨上門，安裝調試或指導用戶使用。
