一.   用 途:   該產品適用于外部照明和信號裝置及汽車燈具外殼防護

二. 功能要求:  試驗臺能完成汽車、摩托車零部件防護等級為為IPX3、IPX4的防護試驗。

三．主要配置

1 擺管規格:R1000mm。

2 噴嘴孔徑：￠0.4mm ，噴嘴間距：50 mm。

3 噴嘴夾角：120度 （IPX3 ）、180度（IPX4 ）。IPX3開孔41個，IPX4開孔62個。

4 IPX3 與IPX4 夾角轉換：IPX3 試驗時堵住兩端針嘴。

5 擺動夾角：120度（IPX3 ）、360度（IPX4 ）。

6 流    量：0-10L/min( 可調) 。

7 試驗壓力：50-150kPa（可調）

8 擺管擺動速度：IPX3 試驗時擺動（2X120度 ）時間為4s,IPX4 試驗時擺動(2X360度時間為12s 。

9 試驗時間：0-999min （通電、斷電時間可分別設置及中央控制）。

10 試驗完成后可自動排除水管內積水。

11 擺管轉動的時間控制及擺幅控制準確無誤。

12 試件放置旋轉臺支承物高度與方向可調，支承物不能儲水。

13 試驗過程及試驗結束后應充分考慮試驗室場地的排水。

14 提供合格的計量證書。

15 整臺設備運行期間應防止液體到處飛濺和流淌，應進行防銹防腐蝕處理。

16、噴淋用水：潔凈的軟質自來水

四、裝置簡介
 該試驗設備主要用于考核電工電子產品外殼、密封件在水試驗后?；蛘咴谠囼?yàn)期間是否能保證該設備及元器件良好的工作性能及技術狀態。同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

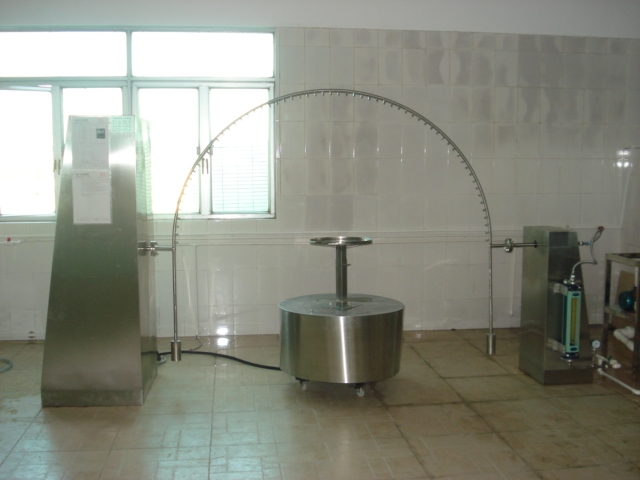

三、結構 淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。

五、工作原理

 1、擺管擺動：通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節擺管次數(單位時間內)，通過偏心輪機構調節角度。

2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度。

3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。

4、水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。另需配備相當容量的貯水池以供應試驗所需。

5. 執行標準 本設備是按GB2423.38-90和GB/T4942.2/93、GB4208、GB4706、GB7000有關技術參數設計制作的。
