JH系列可控硅觸發器分為柜內安裝和盤面安裝兩類。柜內型采用導軌式安裝，盤裝式智能型采用高性能開關電源，可在極寬的電源波動范圍內正常工作，適用于任何地區。具有多種輸入規格?？刂戚斎肱c觸發輸出完全光電隔離?？梢耘c各種自動化儀表配套使用（對儀表無干擾）。廣泛應用于電壓（或電流）要求連續平滑調節、低電壓大電流以及控制精度要求較高的單、三相控制系統，如采用硅碳棒或硅鉬棒為加熱體的電爐控溫，交、直流電機調速，單、三相半波及全波整流等。

一、主要技術指標
    控制輸入：0~10mA、 4~20mA、0~20mA、0~5V、1~5V、0~10V、開關量
    移相范圍：≤170（單相）
    軟啟或軟停時間：30s
    觸發容量：強觸發型≤2000A的可控硅；脈沖變壓器觸發型≤500A的可控硅；
                    加強型觸發型≤1000A 的可控硅；
    電源電壓：65~264V，沒有同步要求
    功    耗：<3W

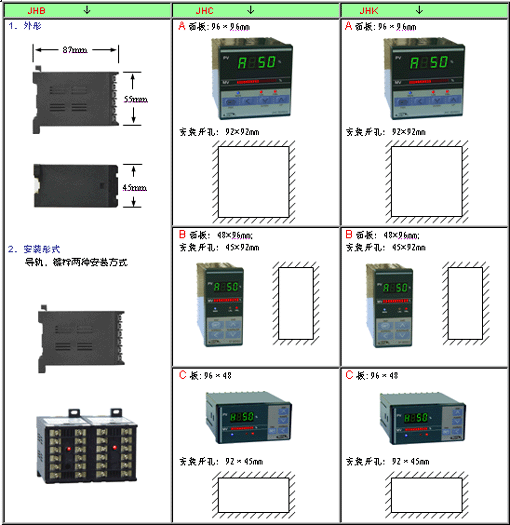

    尺寸規格:



二、選型規則

三、選型舉例：
    例1：需要一臺單相觸發，柜內安裝式移相觸發器，控制輸入4~20mA，則型號為：JHB-NC1-2
    例2：需要一臺三相三線制移相觸發器，盤面安裝，外形尺寸96×96，控制輸入0~10mA，具有30秒軟啟動功能，則型號為：JHCA-C3-1-T1
    例3：需要一臺三相兩路周波過零觸發器，外形尺寸48×96豎式，控制輸入0~10V，可接受外部開關量閉鎖控制，則型號為：JHCB-K5-4-W3

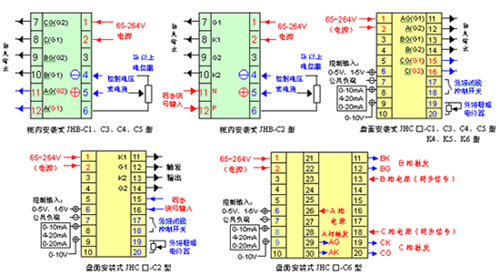

四、端子定義

   注：
    1、脈沖變壓器觸發型（C2、C6）的同步信號直接取自主回路，不需要通過同步變壓器；
    2、其它類型（C1、C3、C4、C5、C8）不需另接同步信號。
    3、盤面安裝式移相觸發器19、20端子可以外接10K以上電位器限幅（限制zui大電流）。
    4、盤面安裝式移相觸發器17、18端子可以外接開關量閉鎖控制。定義為：外部開關接通，觸發輸出關閉；外部開關斷開，觸發恢復，且這一過程是柔性的，約有30S的過渡時間（輸出電流逐漸增加），以避免對負載造成沖擊；如果用戶需要，還可以選擇軟關斷功能。
