產品說明
|
YY-LDC型分體式電磁流量計的詳細資料：
YY-LDC型智能電磁流量計是我公司采用國內外新先進技術研制、開發的全智能型流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。
電磁流量計是高精度、高可靠性和使用壽命長的流量?jī)x表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前先進的，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高質量。
YY-LDC型智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
分體式電磁流量計特點
★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
★測量管道內無阻流件，因此沒有附加的壓力損失;
測量管道內無可動部件，因此傳感器壽命極長。

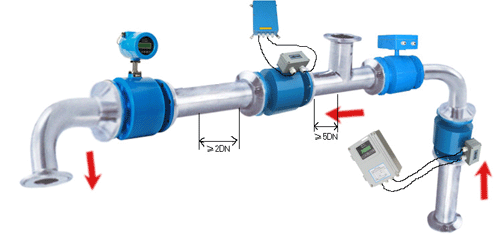

★由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
★傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
★YY-LDC轉換器采用國際新先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
★雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
YY-LDC型智能電磁流量計適用測量封閉管道中導電液體和漿液的體積流量,如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。
分體式電磁流量計測量原理
YY-LDC型智能電磁流量計的測量原理是基于法拉第電磁感應定律導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
式中:
K－－－－-儀表常數
B－－－－-磁感應強度
V－－－－-測量管道截面內的平均流速
D－－－－-測量管道截面的內徑
測量流量時，導電性液體以速度V
流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和01kHz輸出。
如何正確選型
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
★收集數據
①被測流體成份
②zui大流量、zui小流量
③zui高工作壓力
④zui高溫度、zui低溫度
電磁流量計的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
★zui大流量和zui小流量必須符合下表中的數
| 內徑mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| Qmin（m3/h） |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
| Qmax（m3/h） |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
| 內徑mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
| Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
| 內徑mm |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
| Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
| Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
| 內徑mm |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
| Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
| Qmax（m3/h |
42400 |
51300 |
61000 |
86121 |
108566 |
137404 |
169635 |
205258 |
流量計的型號說明：
| 規格代碼 |
說明 |
| 企標 |
YY |
宇迎 |
| 儀表種類 |
LDC |
智能電磁流量計 |
| 儀表種類 |
LDM |
普通型電磁流量計 |
| 通徑代碼 |
-XXX |
例:100表示DN100,若通徑后接I表示插入式,接AI表示可調插入式 |
| 電極形式 |
-1 |
標準固定式 |
| 2 |
刮刀式 |
| 3 |
可拆卸更換式 |
| 電極材料 |
0 |
不銹鋼 |
| 1 |
鉑pt |
| 2 |
哈氏B（HB） |
| 3 |
鉭Ta |
| 4 |
鈦Ti |
| 5 |
哈氏C（HC） |
| 電極材料 |
3 |
氯丁橡膠 |
| 4 |
聚胺酯橡膠 |
| 5 |
F4 |
| 6 |
F46 |
| 7 |
F40 |
| 8 |
P0 |
| 9 |
PPS |
| 額定壓力（MPa） |
-4.0 |
DN10-80 |
| 1.6 |
DN100-150 |
| 1.0 |
DN200-1000 |
| 0.6 |
DN1100-2000 |
| 0.25 |
DN2200 |
| 工作溫度 |
E |
<80℃ |
| H |
<180℃ |
| 接地環 |
-0 |
無接地環 |
| 1 |
有接地環 |
| 防護等級 |
0 |
IP65 |
| 1 |
IP68 |
| 轉換器型式 |
0 |
一體式 |
| 1 |
分體式 |
| 通訊 |
0 |
無 |
| 1 |
RS-485 |
| 2 |
Hart |
| 3 |
PA總線 |
| 4 |
FF總線 |
| 外殼材料 |
-0 |
碳鋼 |
| 1 |
不銹鋼 |
| 表體法蘭 |
0 |
碳鋼 |
| 1 |
不銹鋼 |
| 安裝配對法蘭 |
0 |
不帶 |
| 1 |
帶 |
| 供電電源 |
0 |
220VAC |
| 1 |
24VDC |
| 儀表量程 |
（XXX） |
例：（2000）表示20mA對應的zui大流量為2000M3/h |

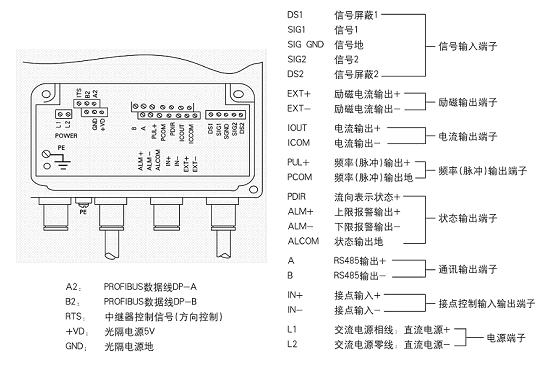

分體式電磁流量計的接線：
|
