超聲波流量計分為時差法和多普勒法，此文檔介紹的是時差法-超聲波流量計

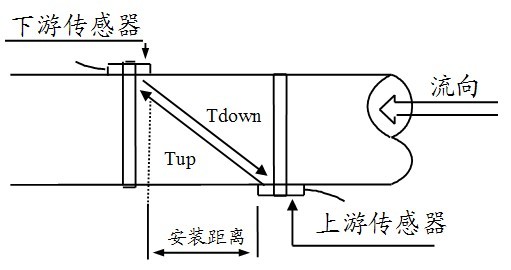

當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變
化正比于液體的流速，其關系符合下列表達式：

【公式】V=MD/sin2θ×ΔT/Tup·Tdown

其中：

θ 為聲束與液體流動方向的夾角

M  為聲束在液體的直線傳播次數

D  為管道直徑

Tup  為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

ΔT=Tup –Tdown

— 增加了動、靜態清零功能，校正后精度更高；

— 采用了平衡差分發射、平衡差分接受電路，抗干擾性能和適應性能有很大提高提高，能適用于大功率變頻器工作場合；

— 采用了新集成電路，電路參數進行了優化，所以生產工藝更簡單，而整機可靠性和一致性等性能更加優異。

— 、高可靠性、高性能、格

— 可視界面操作，使用更方便可靠，并且功能更多，可用于幾乎全部工業環境中。

— 優化的智能信號自適用處理，使用者無需任何電路調整，使安裝更容易簡單。

— 可使用公制或英制單位，流量的單位可選用幾乎所有常用的中外通用單位，在帶背光液晶顯示器上選擇顯示流量、流速、累積量及日期時間等。

— 日、月、年流量累積功能可記錄前64個運行天、前64個運行月、前5個運行年的累積流量；上、斷電管理功能可記錄前64次上電和斷電時間。

— 便攜式流量計帶有自動充電的機內電源，可連續工作8小時。并備有外接直流電源輸入插座。

— 完備的輸出信號包括集電開路、頻率信號輸出、4~20mA電流環模擬輸出等。帶倍乘因子（量程）的機內七位數長的正向、負向、凈流量及熱量累積器工作，并可通過集電開路電路輸出累計脈沖。

— 兩路模擬輸入可輸入壓力、溫度液位信號。配接溫度變送器可實現熱量測量。

— 用戶選擇標準校正曲線或用戶實驗校正曲線對因液體流態分布引起的速度變化按雷諾系數進行校正。

— 在測量技術上，HNVF-1000使用了可達0．2ns超高分辯率、超高線性、超高穩定的時間測量電路，加上機內使用的32位長數字處理程序，保證了HNVF-1000比其他類型的流量計具有更高的分辨率和測量范圍。

水、污水、海水

給水和排水

發電廠(核電、火力和水力)

熱力、供暖、供熱

冶金、礦山

石油、化工

食品和醫藥

船體操作和維護

節能監測、節水管理

造紙和制漿

泄漏檢測

流量巡檢、流量跟-蹤和采集

熱量測量、熱量平衡

流量、熱量化管理、監控網絡系統

測量主機

測量原理：超聲波傳播時差原理。雙CPU并行工作，4字節浮點運算。

測量周期：500ms．（每秒2次）

顯示：2X10背光型漢字或者2*20字符型液晶顯示器

操作：外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件

輸入：

3路4-20mA輸入，精度0．1%。可輸入壓力、液位、溫度等信號。

輸出：

電流信號：4-20mA，阻抗600KW，浮空，精度0．1%；

頻率信號：1-9999Hz之間任選（OCT輸出）；

脈沖信號：正、負、凈流量及熱量累計脈沖，OCT輸出；

報警信號：雙路OCT輸出，可選近20種源信號；

數據接口：隔離RS485串行接口。

其他功能：

流量日、月、年累積功能；

定時打印，數據輸出功能；

故障自診斷功能；

遙控網絡工作方式；

信號控制手動操作方式。

測量精度：精度：1．0%。

流速范圍：0．3-10m/s。

聲學系統：

傳感器：

外縛式：小型標準S型，適用于管徑DN15～DN100 mm；

中型標準B型，適用于管徑DN50～DN700 mm；

大型標準L型，適用于管徑DN300～DN3000mm。

插入式：測量管道材質不限（不停產安裝）適用于管徑DN80～DN2000mm以上。

標準管段式：適用于管徑DN10-DN1000，整機測量精度±0．5%。

電纜長度：可加長至300 M（超過此長度請同廠家聯系）。

管道襯材:鋼、不銹鋼、鑄鐵、硬質塑料等一切質地致密管道，允許有襯里。

內徑：20mm-3000mm。

直管段長度：上游310D，下游35D，距泵出口處330D。(注：D為管道直徑)

流體類型：

種類：水、海水、酸堿液、食物油、汽煤柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。

濁度:￡20000ppM，且氣泡含量小。

流向:可對正反向流量分別計量，并可計量?jī)袅髁?。（測量介質要保證滿管測量）

工作環境:

溫度:

主機：-10-80 °C

探頭：￡85°C(高溫探頭：￡150 °C)

濕度:

主機：85%RH

探頭：98%RH（40°C），可浸水工作（3米￡）。

電源:

固定式：AC220V，24VDC；

便攜式：機內自動充電電池可連續工作20小時左右；外接AC220V，5VA交流電源。

工作時間:連續

如有不明,請與客服聯系
