NHR-1100A-02-0/2/P(24)-A NHR-1100B數顯表

陜西麥克技術工程有限公司

會員指數：

企業認證：

價格：電議

所在地：河南鄭州市

型號：NHR-1100A-02-0/2/P(24)-A

更新時間：2021-10-18

瀏覽次數：1310

公司地址：中原區秦嶺路與建設路陽光新干線

張女士(女士)

點擊查看聯系電話在線詢價

產品簡介

NHR-1100A-00-3/X NHR-1100A-00-3/1 NHR-1100A-00-3/2NHR-1100A-00-4/X NHR-1100A-00-4/1 NHR-1100A-00-4/2

公司簡介

麥克傳感器有限公司------ 成立于1993年，是中國半導體壓阻式OEM壓力傳感器的行業領袖。公司成立以來，秉承技術創新和管理創新的精神，成功開發出并規模化生產OEM壓力傳感器，智能壓力變送器，測量和控制儀表等高品質產品，將國際先進的總線操作、寬溫度數字補償、非線性校正以及數據采集技術完美結合，開發生產上百種產品，成為世界公認的高品質可信賴的壓力傳感器、變送器和系統解決方案的杰出供應商。

展開

產品說明

NHR-1100A-00-3/X NHR-1100A-00-3/1 NHR-1100A-00-3/2

NHR-1100A-00-4/X NHR-1100A-00-4/1 NHR-1100A-00-4/2

概述

NHR1100系列簡易型單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、高，適用于塑料、食品、包裝機械等行業。

單路輸入，雙屏LED數碼顯示。
具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。
熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
具備上下限報警功能，帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485串行接口，采用標準MODBUS RTU通訊協議。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定，參數設置斷電保存。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)	96*48mm(D型)	48*96mm(E型)

72*72mm(F型)	48*48mm(H型)

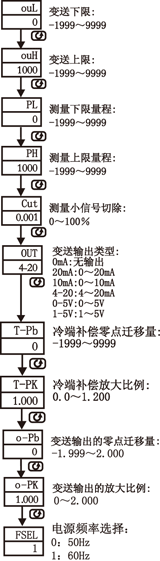

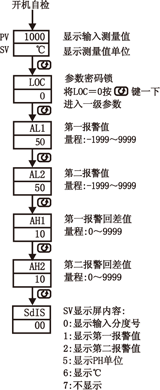

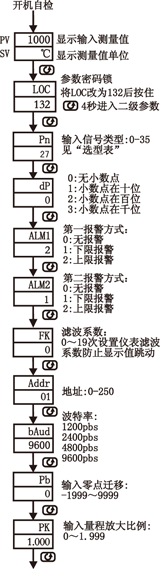

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

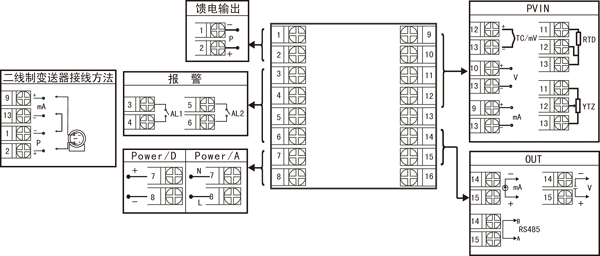

規格尺寸為A、B、C、D、E型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。

圖一

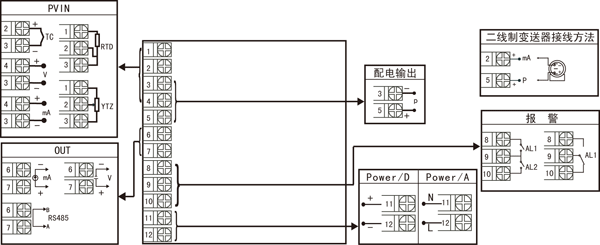

規格尺寸為F型接線圖

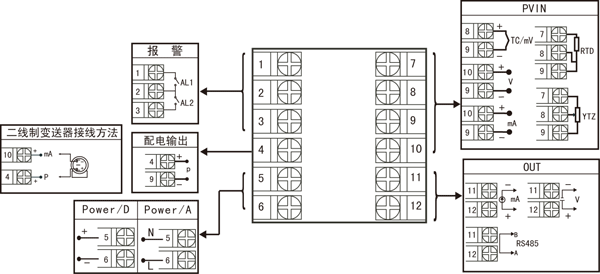

規格尺寸為H型接線圖

★ 注：上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。

儀表選型

NHR-1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C D E F H	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～500Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 內部保留內部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 內部保留 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換
③輸出（OUT）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 D1	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口（Modbus）
④報警（繼電器觸點輸出）
代碼	報警限數
X 1 2	無輸出 1限報警 2限報警
⑤饋電輸出
代碼	饋電輸出（輸出電壓）
X P	無輸出饋電輸出如“P（24）”表示饋電輸出24V。
⑥供電電源
代碼	電壓范圍
A D	AC/DC100～240V（AC/50-60Hz） DC 20～29V
⑦備注
無備注可省略

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
例1：NHR-1100A-02-0/2/P(24)-A
例2：NHR-1100C-27-0/X/X-D
