一、概述
工作用熱電作為溫度測量和調節的傳感器，通常用業和顯示儀表或電子調節器配套使用，以直接測量各種生產過程中的0～1800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
根據規定，我公司生產的熱電偶符合IEC標準分度號的鉑銠30-鉑銠6，鉑銠10-鉑，鎳鉻-鎳硅，鎳鉻-銅鎳四大類普通型、統一設計型熱電偶。希望用戶在選用本公司產品時，優先選用IEC標準的產品，如有特殊要求，請?zhí)貏e注明。
二、工作原理和基本結構
1.工作原理 熱電偶的工作原理是兩種不同成份的導體兩端接合成回路時，當兩接合點溫度不同時，就會在回路內產生熱電勢。如果熱電偶的測量端（感受被測溫度的端叫測量端）與參與端（處于已知溫度端叫參比端或叫冷端）存有溫差時，顯示儀表將會顯示出熱電偶產生的熱電勢所對應的溫度值。
熱電偶的熱電勢將隨著測量端溫度的升高而增加。熱電勢的大小只和熱電偶導體材質和兩端的溫差有關，與熱電的和長度，直徑無關。
2.基本結構 熱電偶的外形因需要而各不相同,但基本結構卻是大致相同的。通常由接線盒、接線端子、保護管、緣套管、熱電組成基本結構，并配以各種固定裝置組成。
三、主要技術參數
1.熱電偶公稱壓力
一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。容許的工作壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速與種類等有關。
2.熱電偶zui小置入深度
熱電偶的zui小置入深度應不小于其保護管外徑的8～10倍。（特殊產品例外）
3.熱電偶緣電阻
常溫緣電阻的試驗電壓為直流500V±50V，測量常溫緣電阻的大氣條件為溫度15～35℃，相對溫度4%-5%，大氣壓力86～106kPa(放置時間不于2小時)。
a.對于長度超過1米的熱電偶,它的常溫緣電阻值與其長度的乘積不小于100MΩ.m
即: Rr.L≥100MΩ.m L>lm
式中 Rr.L--熱電偶的常溫緣電阻值(MΩ)
L--熱電偶的長度 (m)
b.對于長度等于或不足1米的熱電偶,它的常溫緣電阻值應不小于100MΩ
4.上限溫度緣電阻
熱電偶的上限溫度緣電阻應不小于下表規定:
|
上限溫度tm(℃)
|
試驗溫度tm(℃)
|
電阻值(MΩ)
|
|
100≤tm<300
|
t=tm
|
10
|
|
300≤tm<500
|
t=tm
|
2
|
|
500≤tm<850
|
t=tm
|
0.5
|
|
850≤tm<1000
|
t=tm
|
0.08
|
|
1000≤tm<1300
|
t=tm
|
0.02
|
|
tm≥1300
|
t=1300
|
0.02
|
5.熱響應時間
在溫度出現階躍變化時,熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間,通常用τ0.5表示。
四、熱電偶的分類
1.按固定裝置型式分類
熱電偶作為主要測溫手段，用途十分廣泛，因而對固定裝置和技術性能有多種要求，因此熱電偶的固定裝置分為六種：無固定裝置式、螺紋式、固定法蘭式、活動法蘭式、活動法蘭角尺形式、錐形保護管式六種。
2.按裝配及結構方式分
根據熱電偶的性能結構方式可分為：可拆卸式熱電偶、隔爆式熱電偶、鎧裝熱電偶和壓彈簧固定式熱電偶等特殊用途的熱電偶。
五、測量范圍和允差
注:t為感溫元件的實測溫度
六、型號規格
1.無固定裝置式熱電偶
a)無固定裝置式(1)熱電偶
注:(1)結構牲:非置入部份為碳鋼20#
(2)直徑Ф25mm為雙層瓷套管。
b)無固定裝置式（2）熱電偶
注：（1）熱響應時間τ0.5<90秒。
（2）-40℃～+800℃保護管材料1Cr18Ni9Ti，-40℃～＋1000℃保護管材料1Cr25Ti。

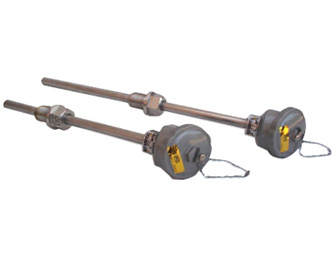

2.螺紋式熱電偶
注:(1)-40℃～＋800℃保護管材料1Cr18Ni9Ti,-40℃～+1000℃保護管材料1Cr25Ti。
3.活動法蘭式熱電偶
注：（1）-40℃～+800℃保護管材料1Cr18Ni9Ti，-40℃～+1000℃保護管材料1Cr25Ti。
4.固定法蘭、（b）熱電偶
|
產品型號
|
固定法蘭
|
|
代號
|
D0
|
D1
|
D2
|
H
|
|
WRN-430
|
a
|
Ф105
|
75
|
Ф55
|
Ф16
|
|
WRN2-430
|
|
WRE-430
|
|
WRE2-430
|
|
WRN-430A
|
b
|
Ф95
|
65
|
Ф36
|
Ф16
|
|
WRE2-430A
|
|
WRE-430A
|
|
WRE2-430A
|
|
WRN-431
|
Ф115
|
Ф85
|
Ф65
|
Ф16
|
|
WRN2-431
|
|
WRE-431A
|
|
WRE2-431A
|
5.活動法蘭角尺形熱電偶
注：（1）-40℃～+800℃保護管材料1Cr18Ni9Ti，-40℃～+1000℃保護管材料1Cr25Ti。
（2）活動法蘭盤尺寸可參照活動 法蘭式熱電偶。
另外：為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需要，本廠可為用戶提供特殊標準法蘭型的熱電偶。
6.固定錐形保護管式熱電偶
固定螺紋錐形保護管型根據螺紋規格的不同而分、（b）兩種熱電偶，固定螺紋的規格如下：
固定螺紋錐形保護管、（b）熱電偶
注：（1）熱響應時間τ0.5<90秒。631為原630的改進型，改進后的型號采用深盲孔技術，測量端不再焊接，并用IEC標準。
產品選型及訂貨須知
1.在選用及訂貨時，請注明產品型號 （b）分度號 （c）保護材料及規格（直徑）（d）保護管總長L及置入深度（I） (e)固定裝置型式 （f）產品實際測溫范圍
2.螺紋式固定裝置型式在訂貨時不標注均為固定外螺紋M27×2，（其余螺紋固定型式均需注明，其中可動外螺紋M27×2與可動內螺紋M27×2只適用Ф16保護管）
3.因用戶特殊需要而與上述產品型號不符者，需要專門制造的產品，請注明您的特殊技術要求，來（或函）與我公司有關責任部門聯系特殊訂貨。
特殊用途熱電偶
1.簡易小型熱電偶
（1）鉑熱電偶元件
|
熱電偶別
|
產品型號
|
分度號
|
測量范圍
|
保護管材料
|
規 格
|
|
總長L（mm）
|
置深I（mm）
|
|
鉑銠10--鉑
|
WRP-100
|
S
|
0～1300
|
高鋁質
|
252
|
225
|
注：熱響應時間τ0.5<45秒
（2）010型熱電偶感溫元件
注：（1）熱響應時間τ0.5<3秒
（2）WRN-010各WRE-010型元件絲材直徑Ф1.2～Ф2mm,可帶瓷接線板全套訂購，亦可不帶瓷接線板。主要供用戶維修作更換的元件使用。
2.WRET-01型壓簧固定式鎳鉻-銅鎳熱電偶。
WRET--01型壓簧固定式鎳鉻-銅鎳熱電偶通過壓簧通過壓簧將熱電偶端部與被測物表面緊貼，以提高測量的可靠性和準確性。若與顯示儀表等配套使用可直接測量0～400℃范圍的溫度，熱電偶帶有軟性延長導線，可以自由變曲具有時間常數小，使用方便等特點，適用于塑料擠出機、輕紡、食品等工業。
WRET--01型熱電偶的基本原理，分度特性及允許偏差，參比端（冷接點）溫度補償，以及與顯示測量儀表的連接法均與普通熱電偶相同。
基本結構由保護管、鎖緊卡套、彈簧、卡套、卡緊螺釘、連接螺栓、熱電偶補償導線等組成。
WRET--01壓簧固定式熱電偶的型號規格
|
型號
|
分度號
|
測量范圍（℃）
|
熱響應時間τ0.5(秒)
|
保護管材料
|
|
WRET-01
|
E
|
0-400℃
|
< 5
|
不銹鋼1Cr18Ni9Ti
|
|
規 格
|
連接螺栓12（毫米）
|
|
總長L（毫米）
|
保護管I1（毫米）
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35或70
|
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
3.WRET-02鎳鉻-銅鎳熱電偶
WRET-02型鎳鉻-銅鎳熱電偶（分度號E）用于測量0～400℃范圍內的氣體溫度。該熱電偶無接線盒。不帶固定裝置。熱電偶外表包金屬紡織防護套。帶有軟件性延長導線?？梢宰杂蓮澢?，外型尺寸較小，具有熱響應時間快，結構簡單、價廉使用方便等特點，適用于分析儀器設備等工業測溫。
|
型號
|
分度號
|
長度規格（L）
|
|
WRET-02
|
E
|
300
350
400
450
550
650
900
1150
1650
2150
|
 |
