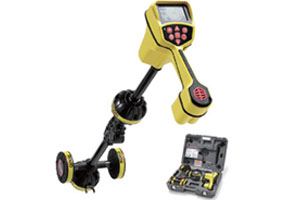

美國里奇SR-20地下管線探測儀

探測儀的原理：是利用電磁感應原理探測金屬管線、電/光纜，以及一些帶有金屬標志線的非金屬管線，這類簡稱管線探測儀。 里奇管線探測儀的優點：探測速度快、簡單直觀、操作方便、度高。 　　

怎樣選擇一款好的管線探測儀？

一般由兩大部分組成： 　　1.發射機：給被測管線施加一個特殊頻率的信號電流，一般采用直連法、感應法和夾鉗法三種激發模式 　　2.接收機：接收機內置感應線圈，接收管道的磁場信號，線圈產生感應電流，從而計算管道的走向和路徑。一般有三種接收模式：峰值模式（zui大值）、谷值模式（zui小值）、寬峰模式；另外現在更的儀器一般都帶有峰值箭頭模式（結合了峰值與谷值兩者的優點，使操作更直觀）以及羅盤導向（用于指明管線的走向）。

里奇SR-20管線定位儀特點：
“全向天線”設計，三維立體定位
目標管線顯示，能夠給操作者指出目標管線的走向，可以顯示目標的變化情況。
導向箭頭，指引操作者快速找到目標。
接近信號強度顯示，可以幫助操作者更靠近目標正上方，實現快速定位。
連續深度顯示，提高工作效率。
Omi-Seek，在無源模式下使用全向無窮大模式，可以連續不斷的搜索電力及無線電信號，提高工作精度及效率.
客戶自定義頻率，客戶可以根據需要手動設定10HZ-35KHZ頻率，使用方便。
顯示屏幕，界面直觀。
內置多種無源探測頻率選擇，快速找出待挖區域未知管線。
操作簡單，攜帶方便。

里奇SR-20 探測模式

SR-20 有三種截然不同的探測模式. 它們是:
一.無源探測模式：
1.電力電線探測模式，主要應用于交流電力輸送系統的電線探測.電線頻率50Hz.
2.無線電探測模式，無線電波頻率0-1000GHz，主要應用于能感應到無線電頻率的金屬管線探測。注：在無源模式下不會用到信號發射機
二.有源探測模式：
通過信號發生機，選定一個頻率施加于一段較長的導體上，用于探測具有導電性能的管道、管線或電纜。
三.發射探頭探測模式：
配合管道疏通機、管道內窺鏡，用于探測非金屬管道、溝渠或隧道內的發射探頭或者不能被前兩種模式探測到的地方


管道定位器系統使用方法 – 尋 線 （SR-20接收機＋信號發生器 ST510)
推薦一 推薦二 推薦三
信號發生器置于管線上方 使用感應信號夾 信號發生器與管線連接

里奇SR-20系統使用方法 – 尋 點
推薦一 推薦二
接受器與疏通機一起使用 接受器與內窺鏡一起使用


美國里奇SR-20地下管線探測儀


無源探測模式
無源探測模式信號接收方式
無源探測模式下，SR-20可以接收到地下管線感應到的任何外界電磁信號
電磁信號可以通過多種途徑感應到地下管線：
1. 常見的方式是導體直接連接到交流電上，這時帶電導體會產生電磁場發射電磁波（電線）。
2. 另外一種方式是電磁信號通過感應方式施加信號給地下管線，而不是通過直聯模式。例如：有些埋在地下的管線，就像一個天線一樣，可以接收到高能量、低頻率的無線電頻率，然后再輻射出這些信號，通過定位這些信號可以判斷管線的位置（無線電發射塔）
3. 距離很近的管線在電磁耦合的作用下也會相互感應，尤其是在高頻信號下，比方說管道有可能會感應到附近50Hz的交流電線，同時也可能會感應到附近的無線電頻率。這樣會給定位帶來困難。

優點:
1.發現并避免破壞未知金屬管線
2.無需配備信號發射器，省錢
無源探測模式操作技巧
1. 在無源模式下，使用一種頻率探測不到任何信號時嘗試選擇其他頻率。
2. 如果探測的是電線，請留意下周邊的配電情況，結合周邊環境來探測
3. 在無源模式下，探測電線情況較多，如果是探測有線電視線、線，網線、線請大家嘗試使用無線電頻率探測模式。
4. 通常情況下，有源探測模式比無源探測模式可靠，如果條件允許，優先考慮使用有源探測模式。
有源探測模式
通過信號發生機，選定一個頻率施加于一段較長的導體上。用于探測具有導電性能的管道、管線或電纜。
給目標施加信號只有2種方式.
Conductive – metal to metal – “direct connect”“直聯法”
Inductive – non-metal – to – metal –“感應法”
1.使用感應夾鉗
2.信號發射機感應方式：
信號發射機自身內置線圈，會產生電磁場，通過感應方式給附近的金屬導體施加信號。

里奇管線定位儀用于在地面探測定位地下供水管道（金屬）的準確位置、埋深、走向、路徑和信號電流強度。
技術性能
接收機技術參數
用途 探測地下管道和電纜的位置、深度、電流、路徑等 定位模式 8天線定位。 直觀顯示管線影像，獲影像顯示。
預設接收頻率
信號發射器頻率：16HZ，512HZ，640HZ，850HZ，8KHZ，16KHZ，33KHZ
有源探測頻率：128HZ，1KHZ，8KHZ，33KHZ，93KHZ，262KHZ
電線探測頻率：50HZ，60HZ，<4khz寬帶
無線探測頻率：4KHZ——15KHZ，15KHZ——36KHZ
增益范圍 ：自動
定位精度 深度+-2.5%
測深精度 0-3米深度的+-2.5% ，3-5米深度+-4%，6-10米+-8%
方向測量精度：15°以內 彎點/三通點2米內
5°以內 彎點/三通點2米內
電流測量精度 實際電流+-2.5%
測深范圍 0-10m
顯示屏 3.52 英寸液晶彩屏
附件端口 1個USB端口，1個充電端口
外殼 高強度碳纖維，高密度熱塑
電源 充電電池和堿性電池雙電源供電
工作時間 >=45小時
重量2.1kg
9.4.2.2發射機技術參數
功能 對管線施加特定頻率的定位信號
輸出模式 感應模式，直連模式，夾鉗模式。
輸出方式 自動阻抗匹配
輸出頻率 感應模式：33K，8K
直連模式：10KHZ——490KHZ任意頻率
zui大輸出功率 10W
zui大輸出電流 1A RMS
電源 充電電池 工作時間 >=20小時
重量 4kg
工作環境 -20 度 -——50 度 ，IP54 ， NEMA 4
設備配置
10W大功率發射機 1臺（包含接地針，連接線）
100mm以內標準夾鉗 1個
LED屏顯示發射電量，頻率，電池狀態。

SR-20應用領域
油田 & 化工 供水 電力 供氣/燃?xì)?市政/軍隊
