MLF-100HR系列超聲波熱量計

廣東流量計，廣東質量流量計 重油流量計 流量計公司，廣東污水電磁流量計 廣東渦街流量計價格，廣東渦輪流量計選型，廣東流量計安裝，廣東計量流量計開發，廣東流量計選型

【廣州斯清泰銷售

熱量計是一種適用于測量在熱交換環路中，載熱體所吸收或轉換熱能的儀表，熱量計既能測量供熱系統的供熱量又能測量供冷系統的吸熱量(冷量計)。按載熱介質的不同熱量計分為熱水(液體)熱量計、蒸汽熱量計、過熱蒸汽熱量計和飽和蒸汽熱量計。根據熱力學原理，熱量等于流體質量流量與熱交換系統的入口和出口溫度差以及介質定壓比熱的乘積。

MLF-100R系列超聲波熱量計是利用超聲波流量傳感器和溫度傳感器測量供水流量及供、回水溫度差從而由熱量轉換器(二次表)測量及顯示水流經熱交換系統所釋放或吸收的熱能的儀表?；緮?shù)學公式：

Q—釋放或吸收的熱量，J或W·h；qm—水的質量流量，kg/h；

qv—水的體積流量，m3/h； ρ—水的密度，Kg/m3；

△h—在熱交換系統的入口和出口溫度下，水的焓差值； τ—時間，h

由于供熱量的規模大小不同和用戶要求不同，熱量測量一般分為雙流量計系統和單流量計系統。雙流量計系統測量方法是在供、回水管道分別安裝流量計，分別計算供水熱量和回水熱量，其差值即為供熱量。單流量計系統是在供水管道安裝流量計，假定回水流量與供水流量相等，然后計算供熱量。生產標準《熱量表》建設部CJ1282000。

◆應 用

● 熱力公司供熱量、流量、溫度監測

● 中央空調熱量、冷量測量

● 工礦企業熱量、流量的計量與監測

◆超聲波熱量計組成

超聲波熱量計由熱量轉換器、超聲波流量傳感器、溫度傳感器（變送器）組成。

◆熱量轉換器

● MLF-100HR型

MLF-100HR型熱量轉換器分為壁掛式、盤裝式。供電AC220V或DC12～36V，配接兩線制的溫度變送

器。

○轉換器為中文顯示和中文操作菜單

○ 數據記錄與存儲

可查詢前720小時，前365天，前36個月和前十年的流量、熱量數據

○的數學計算模型

○ 菜單設定

管道參數、溫度量程、輸出量程、熱量單位。

○ 信號輸出

4～20mA；累計量脈沖；RS-485；可接入(或嵌入)GSM/GPRS模塊實現無線數據傳輸；可配接打印機。

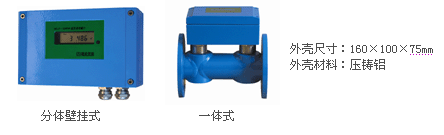

MLF-100WR型熱量轉換器分為分體壁掛式、一體式(轉換器與流量傳感器為緊湊型)。供電為內部電池或外部DC5 ～ 12V 、AC220V。配接溫度傳感器。

○內置手動按鍵和磁感應鍵

○可以內置GSM(短消息)功能，將測量的數據無線傳輸至計算機系統，實現流量、熱量的集中監測。

○信號輸出

4～20mA（兩線制）；累計量脈沖；RS-485。

◆超聲波流量傳感器

超聲波流量傳感器分為插入式、管段式、外夾式。外夾式傳感器只能配接MLF-100RH型熱量轉換器。

● 插入式流量傳感器

插入式傳感器適用于管道內壁結垢嚴重，管道材質為非透聲材料的應用場合。

由于插入式傳感器的聲楔部分和被測液體直接接觸，超聲波直接在被測液體中傳播，不需要聲耦合劑，屬于免維護型傳感器，該傳感器的聲楔材料由陶瓷制成，具有耐腐蝕、耐高溫、耐摩擦、長壽命的特點，該技術為我公司。

插入式傳感器可在不停水情況下安裝，安裝過程是先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝 11/2寸不銹鋼球閥；而后用專用打孔工具將管道打直徑為 22mm的孔，打孔完畢后卸下專用工具，后將傳感器安裝在閥門上并將傳感器插入到管內壁10mm。

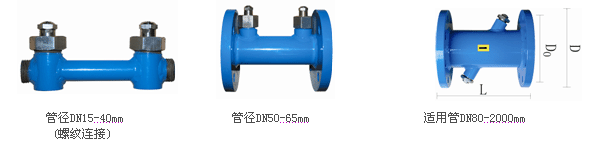

● 管段式流量傳感器

管段式傳感器出廠時已配備和現場管道內徑相同的工藝管段，并且傳感器在管段上的安裝尺寸是機加工來保證的，所以該傳感器有較高的測量精度。

● 外夾式流量傳感器

外夾式傳感器的安裝是將兩只傳感器夾裝在管道外壁，不與被測液體接觸。傳感器表面與管道外壁之間涂有聲耦合劑，該耦合劑可以是專用硅膠(出廠時配備)或高溫潤滑脂，傳感器用專用的鋼絲繩卡具(出廠時配備)捆綁在管道上。

外夾式傳感器適用于不希望破壞管道的應用場合。由于無需在管道上開孔，

所以安裝為簡單、方便。

◆溫度傳感器和溫度變送器

● 溫度傳感器

溫度傳感器采用Pt1000，用于配接MLF-100WR型熱量轉換器，測量供、回水管道溫度。

○ 連接電纜:PVC, 環境溫度-5～+80℃硅膠，環境溫度，-50～+180℃。

○zui大電纜長度:5m。

○過程連接:管螺紋，黃銅和不銹鋼。

○保護管材質:不銹鋼。

○測量插件:Pt1000溫度傳感器, EN 60 751, B級，兩線制。
