U2-P1-O1 0-10V轉4-20MA

深圳市貝福電子有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東深圳市

型號：U2-P1-O1

更新時間：2020-10-16

瀏覽次數：2899

公司地址：深圳市福田區凱豐大廈

聶先生(先生)

點擊查看聯系電話在線詢價

產品簡介

模擬信號光電隔離放大器IBF -U(A)□ -P□- O□產品型號及定義 IBF -U(A)□ -P□- O□

公司簡介

深圳市貝福電子有限公司專業經營研發高性能的隔離式安全柵、隔離放大器模塊、模擬信號隔離變送器、安全柵、溫度變送器、隔離穩壓芯片、AC/DC、DC/DC等系列產品。

產品的尺寸性能符合國際標準，而且提供最合理的解決方案，通過與您公司團隊的緊密合作，為您訂制特殊要求的隔離轉換模塊。我們的產品種類齊全，性價比高于國內外同行業，同時我們還建立了產品質量跟蹤和完善的售后服務體系，在電力、通訊、儀器儀表、醫療設備、工控智能化、汽車電子、安防、軍工等行業得到廣泛應用。本公司始終將“以誠為信，以質為本”的精神作為企業發展的宗旨，歡迎廣大客戶垂詢惠顧。

適用于工業現場的直流電壓、電流檢測、并轉換為標準直流信號傳送給PLC、顯示儀表等設備，主要解決工業控制系統的信號轉換、傳輸過程中的干擾問題，保證系統穩定可靠運行，實現對電氣設備的直流電壓、電流的監測、控制、保護等功能

展開

產品說明

模擬信號光電隔離放大器

IBF -U(A)□ -P□- O□

產品型號及定義

IBF -U(A)□ -P□- O□

zui大工作范圍：

如果超過范圍，可能會造成產品性損壞。

連續隔離電壓值： 3000VDC

電源電壓輸入范圍： ±10%Vin

焊接溫度（10秒）： +300℃

輸入電壓或電流信號值

U1：0-5V A1：0—1mA

U2：0-10V A2: 0—10mA

U3：0-75mV A3: 0—20mA

U4：0-2.5V A4: 4—20mA

U5：0-±5V A5：0—±1mA

U6：0-±10V A6: 0—±10mA

U7：0-±100mV A7: 0—±20mA

U8：用戶自定義 A8: 用戶自定義

輔助電源

P1:DC24V P2:DC12V 　

P3:DC5V P4:DC15V P5:用戶自定義

輸出信號

O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V

O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA

O10: 用戶自定義

產品說明:

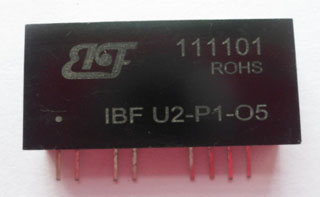

SIP12腳符合UL94V-0標準阻燃封裝

只需外接電位器既可調節零點和增益

電源、信號、輸入輸出 3000VDC隔離

工業級溫度范圍：-45～+85度

有較強的抗EMC電磁干擾和高頻信號空間干擾特性

大?。?32.0mm*13.8mm*8.8mm

應用舉例:

直流電流/電壓信號的隔離、轉換及放大

模擬信號地線干擾抑制及數據隔離采集

信號遠程無失傳輸

電力監控、醫療設備隔離安全柵

一進一出、一進兩出、兩進兩出模擬信號轉換

特點：

精度等級：0.1級、0.2級、0.5級。

0-2.5V/0-5V/0-10V/1-5V等標準電壓信號、0-1mA/ 0-10mA/0-20mA/4-20mA等標準電流信號輸入, 輸出標準的隔離信號。

輸出電壓信號：0-5V/0-10V/1-5V、輸出電流信號：0-10mA/0-20mA/4-20mA，具有高帶載能力。

全量程范圍內高的線性度（非線性度<0.2%）

DIN35卡軌式一進一出、二進二出、一進二出系列

一進兩出單輸入雙輸出信號隔離變送器

主要特性

精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用。

l 標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。

l 輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力。

l 全量程范圍內高的線性度（非線性度<0.2%）

型號及定義

IBF12 - U(A)□- P□- O□

輸入額定電壓U（或電流A）值		輔助電源P	輸出O
U1： 0-5V	A1：0-1mA	P1： DC24V	O1：4-20mA
U2：0-10V	A2：0-10mA	P2： DC12V	O2：0-20mA
U3：0-75mV	A3：0-20mA	P3： DC5V	O4：0-5V
U4：0-2.5V	A4：4-20mA	P4： DC15V	O5：0-10V
			O6：1-5V
Uz：用戶自定義	Az：用戶自定義	Pz：用戶自定義	Oz: 用戶自定義

產品選型舉例

例：輸入 0-5V 輔助電源：24V 輸出1：4-20mA 輸出2：4-20mA 產品型號：IBF12-U1-P1-O1

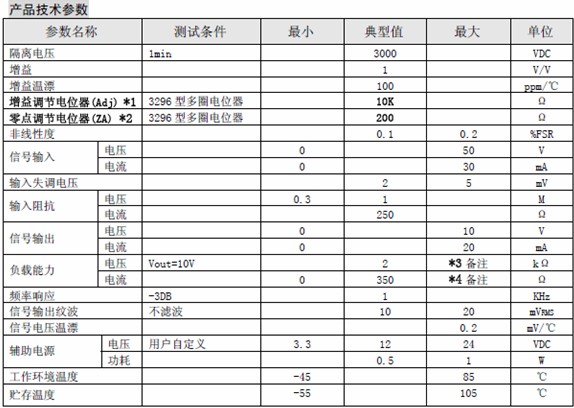

通用參數

精度 ---------- 0.1% ，0.2% ，0.5%	隔離 ---------- 信號輸入/輸出/輔助電源
輔助電源---------- DC5V、12V、24V，±10%	緣電阻 ---------- ≥20MΩ
工作溫度---------- -25 ~ +70℃	耐壓 ---------- 信號輸入/輸出/輔助電源
工作濕度---------- 10 ~ 90% (無凝露)	2500VDC，50Hz，1分鐘，漏電流 1mA
存儲溫度---------- -45 ~ +80℃	耐沖擊電壓---------- 3KV， 1.2/50us(峰值)
存儲濕度---------- 10 ~ 95% (無凝露)

輸入?yún)?shù)				輸出參數
輸入項目	輸入阻抗	電源損耗	輸入過載能力	輸出項目	輸出過載能力	響應時間
0-5V	≥300KΩ	電壓輸出 < 0.6W 電流輸出 <1.5W	2.0倍額定：連續	4-20mA	負載電阻不超過350Ω	≤1mS
0-10V				0-20mA
0-1mA	1KΩ		1.5倍額定：連續 3.0倍額定：1S
0-10mA	TYP：250Ω 可自設定			0-5V	≥2KΩ
0-20mA				0-10V
4-20mA				1-5V

注: 電流輸出型如果要求負載電阻500Ω,請另做注明
