產品說明
Py909智能壓力PID調節儀使用說明書 歡迎您選用我公司生產的Py909智能壓力PID調節儀，這本說明書詳細地介紹了智能壓力PID調節儀的功能及使用方法，使用前請閱讀說明書，以便您正確地使用。 Py909智能壓力PID調節儀是我公司研制生產的工業自動控制儀表，該產品吸收了國外九十年代同類產品的優點，同時還具有它獨自的特點，特別適用于高溫熔體壓力的測量與控制，及電網波動較大的場合。該產品外觀美觀、功能齊全、的抗干擾性能使系統可靠工作。 該表采用雙層四位數碼管分別顯示實際壓力值和設定值；輸出窗口單排條碼顯示輸出功率，具有壓力上、下限報警，可由繼電器觸點輸出、電壓脈沖輸出、雙向可控制硅驅動觸發器輸出；恒流（或恒壓）輸出，全自動面板調試程序，使系統校準只需輕輕一按；該表采用三種抗干擾措施，使調節器可靠工作；一、采用光電隔離電路使輸入與微處理器隔離，微處理器與輸出隔離，電源與輸入、微處理器、輸出隔離；第二、采用軟件抗干擾措施，使軟件可靠工作；第三、采用硬件程序監視系統，使系統受到干擾后能自動恢復正常工作。經實踐表明采用以上抗干擾措施可使系統軟件有很高的可靠性，確保系統工作穩定、可靠、輸出功率為PID和模糊控制相結合，使手動自動無擾動切換，同時功率輸出值為步進輸出。 該產品廣泛應用于石油、化纖、塑料行業對高溫熔體壓力的測量與控制
技術參數
| |
| |
| |
|
Py909智能壓力PID調節儀使用說明書
|
| 歡迎您選用我公司生產的Py909智能壓力PID調節儀，這本說明書詳細地介紹了智能壓力PID調節儀的功能及使用方法，使用前請閱讀說明書，以便您正確地使用。 |
| Py909智能壓力PID調節儀是我公司研制生產的工業自動控制儀表，該產品吸收了國外九十年代同類產品的優點，同時還具有它獨自的特點，特別適用于高溫熔體壓力的測量與控制，及電網波動較大的場合。該產品外觀美觀、功能齊全、的抗干擾性能使系統可靠工作。 |
| 該表采用雙層四位數碼管分別顯示實際壓力值和設定值；輸出窗口單排條碼顯示輸出功率，具有壓力上、下限報警，可由繼電器觸點輸出、電壓脈沖輸出、雙向可控制硅驅動觸發器輸出；恒流（或恒壓）輸出，全自動面板調試程序，使系統校準只需輕輕一按；該表采用三種抗干擾措施，使調節器可靠工作；一、采用光電隔離電路使輸入與微處理器隔離，微處理器與輸出隔離，電源與輸入、微處理器、輸出隔離；第二、采用軟件抗干擾措施，使軟件可靠工作；第三、采用硬件程序監視系統，使系統受到干擾后能自動恢復正常工作。經實踐表明采用以上抗干擾措施可使系統軟件有很高的可靠性，確保系統工作穩定、可靠、輸出功率為PID和模糊控制相結合，使手動自動無擾動切換，同時功率輸出值為步進輸出。 |
| 該產品廣泛應用于石油、化纖、塑料行業對高溫熔體壓力的測量與控制。 |
主要技術指標與性能：
1.數字顯示位：雙層四位；
2.內分辨率：32000；
3.外分辨率：0.01MPa、0.02MPa、0.05MPa面板切換（斷電保護設置≥40年）；
4.非線性：0.5%±1個字、0.2%±1個字、0.1%±1個字、0.05±1個字；
5.二路報警設置：上限0～99.99MPa，下限0～99.99MPa；
6.繼電器額定值：250VAC、；
7.使用環境：10～+55℃、80%RH；
8.電源：85～265VAC；
9.連續工作時間：長期；
10.開口及安裝尺寸：90×90×110mm。 |
外形及結構尺寸
顯示窗介紹 |
上顯示窗：顯示實際壓力測量值，在修改內部參數時，顯示參數代號。
下顯示窗：在自動狀態顯示控制壓力設定值，在手動狀態顯示輸出功率值在修改內部參數時，顯示被修改參數值
OUT顯示窗：單排條碼顯示輸出功值，其中有單個條碼閃爍，顯示輸出功率限幅值。
AC：清零件（與轉換鍵同按可清零，按AC鍵一只鍵5秒鐘以上可恢復零即校準時的零位） Cal：校準鍵（與轉換鍵同按可全自動 校準）
→：轉換鍵
∠：移位鍵
∨：減值鍵
∧：增值鍵
M/A：手動/自動轉換鍵
|
 |
指示燈介紹
|
AL1：上限報警指示燈
AL2：下限報警指示燈
CAL：校準狀態指示燈（全自動校準時，燈閃爍）
MAN：手動狀態指示燈（自動時，燈滅）

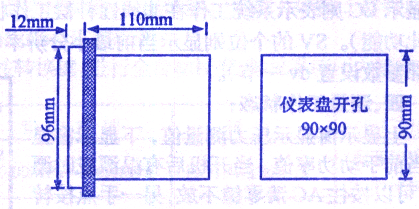

安裝尺寸圖→ |
 |
|
使用方法
 |

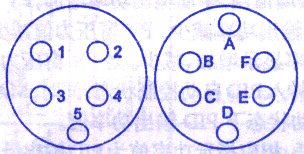

一、儀表與壓力傳感器連接：
1（A）……S+信號正（蘭色）
2（C）……E+校壓正（紅色）
3（B）……S-信號負（黑色）
4（D、E）……E-校壓負（黃色）
5（F）……C校準（綠色） |
|
| 傳感器插頭接線如上： |
| 將各項引線分別與表后面接線端子聯接（接線端子上有標志），屏蔽線接地。 |
| 二、壓力表后面板接標志如下： |
 |
| 三、開機： |
| 接通電源，壓力表進行開機自檢，同時PV顯示窗顯示量程值；SV顯示窗上顯示校準工作狀態和zui小分辨率。當SV顯示窗的千位和百位顯示SC則表示系統工作在線性測量狀態，當SV顯示窗的千位和百位顯示EC則表示系統工作在非線性補償工作狀態（此為設計保留，暫無此功能）。SV的個位則顯示當前zui小分辨率（1，2，5任選，參見后面內部參數設置dv一節）。 |
上顯示窗顯示壓力測量值，下顯示窗顯示當前手動功率值。當開機后有溫漂或時漂時，可以按住AC清零鍵不放，另一手點按轉換鍵清除當前零位。若誤清零可以按AC鍵5秒鐘以后恢復校準時的零位。點按增值鍵，手動輸出功率增加，PV窗壓力增加，反之，點按減值鍵，手動輸出功率減少，PV窗壓力值減少，OUT窗口條碼顯示值隨SV窗口功率顯示增加、減少。當PV窗 壓力值接近設定控制壓力值時，按M/A鍵，轉入PID自動控制狀態，同時，MAN指示燈熄滅，OUT窗口仍顯示在自動狀態下PID輸出功率值。
注：OUT窗口有一條單條碼閃爍，相應指示功率值為PID輸出zui大限幅值，當PID輸出功率和zui大限幅值相同時，這一單條碼不再閃爍。 |
|
|
| 五、 SV設定值調節狀態： |
1、 點按轉換鍵，即進入此狀態。在這個狀態，可以調節SV設定值，每次進入SV設定值調節狀態，SV顯示窗的zui小位數閃爍，通過移位鍵、減值鍵、增值鍵可以方便地調節SV設定值。修改后的SV值必須按轉換鍵才有效。PW909表SV值為自動控制壓力設定值。
2、 當超過一分鐘以上無鍵操作時，系統將自動回到PV/SV狀態。這樣新的SV值無效。 |

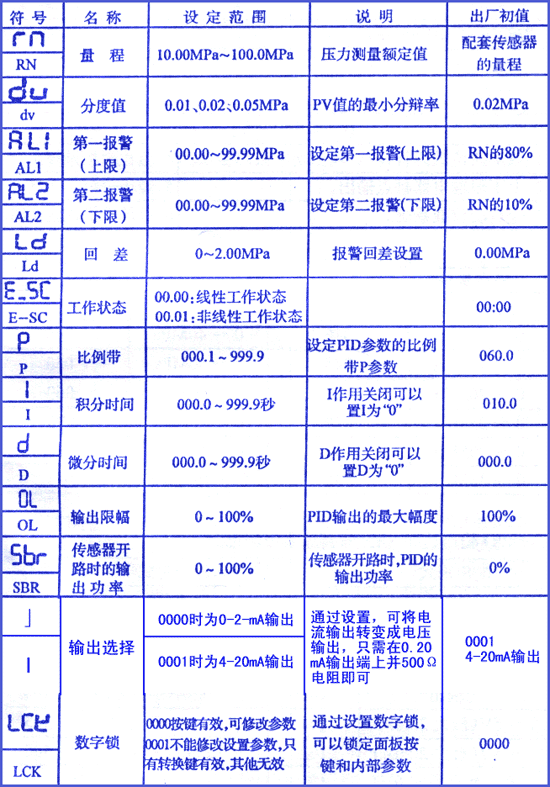

| 六、內部參數調節狀態： |
|
1.在SV設定值調節狀態按轉換鍵5秒鐘以上，系統進入內部 參數調節狀態。
2.每按一次轉換鍵，內部參數按順序調出，PV顯示窗上顯示內部參數符號，SV顯示窗上顯示當前設定參數值。
3.移位鍵、減值鍵、增值鍵可以修改當前設定參數值。
4.為了寄存新設定的值，需按轉換鍵確認，同時調出下一參數。
5.按轉換鍵5秒鐘以上，或一分鐘以上無鍵操作系統自動從內部參數調節狀態轉到PV/SV顯示狀態。
6. 按“→”轉換鍵同時點按AC清零鍵，可以清零。單按AC鍵5秒鐘以上可恢復后一次校準時的實際壓力零位。
7.按轉換鍵同時按校準鍵，進行全自動校準。參見系統壓力校準一節。
|
系統壓力校準
系統零壓力自身校準：將高溫熔體壓力傳感器與PW909智能壓力PID調節儀按說明書連接好，同時接好220VAC電源，系統開機自檢后按轉換鍵同時按Cal鍵，同時按轉換鍵，系統開始全自動自身校準，校準燈開始閃爍。校準中自始至終按轉換鍵直到校準結束。校準完畢，系統自動回到工作狀態。
要注意的是：自校前必須將鎖打開（即將內部參數表中LCK參數置0），否則按Cal鍵和轉換鍵沒有任何反應，這個功能是為了防止現場操作工人誤操作；量程參數“RN”可在自校前設置，也可在自校后設置；自校時傳感器感應頭必須是零壓力。
注意事項
1.傳感器感應頭避免碰撞，貯存時 注意擰緊保護帽；
2.儀器應放在干燥的環境中；
3.本儀器應在額定電壓下工作，否則有可能造成不應有的故障；
4.如果溫漂較大，可同時按AC鍵、轉換鍵校正零位。如誤清零可按AC鍵5秒鐘以上，恢復常溫校準零位。
維修
1.數字顯示88.88或——、——；一般是傳感器引線斷線，或接觸不良，只要把線接通即可。
2.不顯示任何數字，檢查220VAC是否接通，若不是，就檢查開關電源有無輸出。
3.數字跳字：一般是地線未與大地接觸良好，只有把屏蔽線同大地接好即可。
4.如果因用戶接線錯誤造成重大故障可與本公司聯系更換部件，如電源板、CPU板、顯示板等。
5.如用戶無法修理，可直接寄往本公司，我公司一年內包修，終身保修 |
|
|
系統壓力校準
系統零壓力自身校準：將高溫熔體壓力傳感器與PW909智能壓力PID調節儀按說明書連接好，同時接好220VAC電源，系統開機自檢后按轉換鍵同時按Cal鍵，同時按轉換鍵，系統開始全自動自身校準，校準燈開始閃爍。校準中自始至終按轉換鍵直到校準結束。校準完畢，系統自動回到工作狀態。
要注意的是：自校前必須將鎖打開（即將內部參數表中LCK參數置0），否則按Cal鍵和轉換鍵沒有任何反應，這個功能是為了防止現場操作工人誤操作；量程參數“RN”可在自校前設置，也可在自校后設置；自校時傳感器感應頭必須是零壓力。
注意事項
1.傳感器感應頭避免碰撞，貯存時 注意擰緊保護帽；
2.儀器應放在干燥的環境中；
3.本儀器應在額定電壓下工作，否則有可能造成不應有的故障；
4.如果溫漂較大，可同時按AC鍵、轉換鍵校正零位。如誤清零可按AC鍵5秒鐘以上，恢復常溫校準零位。
維修
1.數字顯示88.88或——、——；一般是傳感器引線斷線，或接觸不良，只要把線接通即可。
2.不顯示任何數字，檢查220VAC是否接通，若不是，就檢查開關電源有無輸出。
3.數字跳字：一般是地線未與大地接觸良好，只有把屏蔽線同大地接好即可。
4.如果因用戶接線錯誤造成重大故障可與本公司聯系更換部件，如電源板、CPU板、顯示板等。
5.如用戶無法修理，可直接寄往本公司，我公司一年內包修，終身保修。
|
|
