ARD2-250A/MC智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能,帶RS485通訊，模擬量輸出。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

符合標準

l GB/T14048.1-2000低壓開關設備和控制設備總則

l GB14048.4-2003低壓開關設備和控制設備機電式接觸器和電動機起動器

l GB14048.5-2001低壓開關設備和控制設備控制電路電器和開關元件，第1部分：機電式控制電路電器

l GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

l GB/T17626.5-2006浪涌（沖擊）抗擾度試驗

l JB/T 10736-2007低壓電動機保護器

ARD2系列智能電動機保護器功能

ARD2系列智能電動機保護器（以下簡稱保護器），采用新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

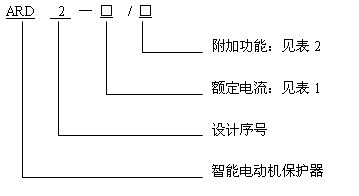

型號說明

額定電流 表1

附加功能 表2

技術指標

功能配置

注：1、表中所列型號為常用型號，用戶可根據實際需要增減選配功能；

2、遠程起動需選配通訊功能，當09、10作為遠程起動控制后無輸出報警接點。

訂貨范例

型 號：ARD2-25/CKSR

輔助電源：AC220V

電機額定電流：6.3A~2

應用場合：三相電機

測量參數：三相電流、三相平均電流

附加功能：RS485通訊、2路開關量輸入、8個事件記錄

外型及尺寸

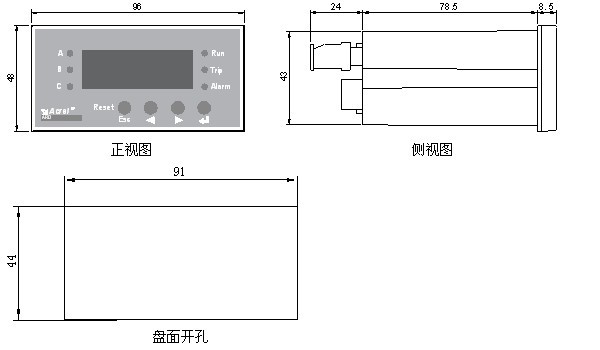

主體模塊

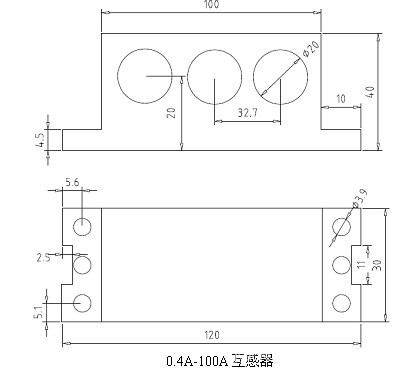

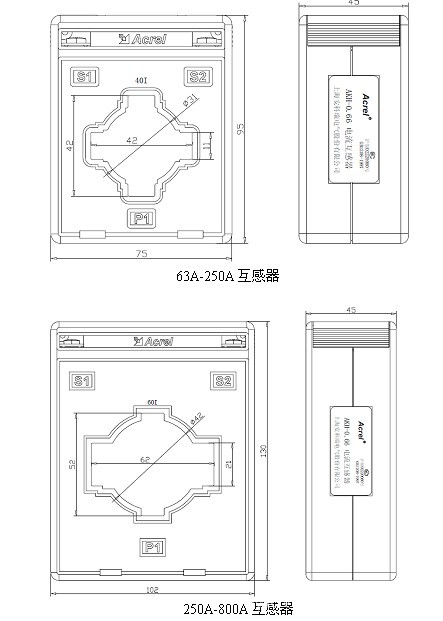

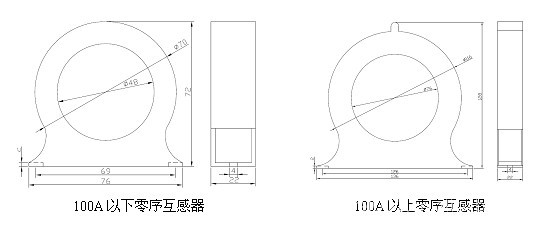

互感器

接線端子
