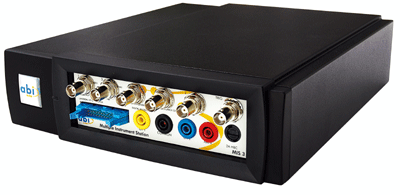

6300 多功能儀表工作站

北京金三航科技發展有限公司

會員指數：

企業認證：

價格：電議

所在地：北京

型號：6300

更新時間：2024-09-10

瀏覽次數：2843

公司地址：北京市海淀區蘇州街18號長遠天地大廈A2座711室

13910014455 劉崢(先生)

點擊查看聯系電話在線詢價

產品簡介

ABI-6300多功能儀表測量工作站 Multiple Instrument Station Module1）數字儲存式示波器（Digital Storage Oscilloscope ）

公司簡介

北京金三航科技發展有限公司;北京金三航科技發展有限公司是一家專業的儀器儀表生產、銷售及技術咨詢企業.主要生產:集成電路測試儀,電路維修測試儀,電路板故障檢測儀,IC測試儀,熱風吸錫維修系統.專業代理銷售:法國CA電能質量分析儀,諧波測試儀,諧波分析儀,絕緣電阻測試儀,兆歐表,高阻計,四隔離通道手持示波器;英國ABI集成電路測試儀,電路板故障檢測儀等.憑借較強的技術實力,能夠給用戶提供完善的售前售后技術支持.科技創新、服務無限,提供致臻的服務是北京金三航科技發展有限公司工作的宗旨.法國CA電能質量分析儀全國總代理;英國ABI電路板故障檢測儀專業代理商.https://www.test.net.cn/ictest

展開

產品說明

ABI-6300多功能儀表測量工作站 Multiple Instrument Station Module

1）數字儲存式示波器（Digital Storage Oscilloscope ）

垂直軸規格:
帶寬:	> 100MHz
采樣率:	50MS/s (5GS/s ERS 模式)
通道數:	2通道+外部觸發通道
耦合模式:	AC, DC, GND
輸入阻抗:	1M Ω, 25pF
電壓靈敏度:	20mV to 2V /div
電壓分辨率:	8 bits
zui大輸入電壓:	100VDC
水平軸規格
掃描頻率:	5ns/div～5s/div
存儲深度:	各通道為64kbytes
觸發模式:	一般, 自動, 單一
內部觸發規格:
觸發信號來源:	通道一, 通道二及信號發生器(MIS3)
觸發信號型式:	上升沿觸發, 下降沿觸發
靈敏度:	< 0.5 分格
信號濾波模式:	AC, DC, 高頻濾波, 低頻濾波
外部觸發規格
輸入阻抗:	1MΩ, 25pF
觸發信號型式:	上升沿觸發, 下降沿觸發
靈敏度:	< 10mV
信號濾波模式:	AC, DC, 高頻濾波, 低頻濾波
zui大輸入電壓:	100V DC
觸發延遲設定范圍:
預觸發:	0～100%掃描周期
延時觸發r:	0～100%掃描周期
特殊功能:
	自動測量輸入信號參數
	信號波形比對功能

2）6300多功能儀表工作站信號發生器（Function Generator）

輸出波形種類:	正弦波,方波,三角波,單次脈波.(sine,square,triangle,single-shot pulse)
輸出頻率范圍:	0.1Hz～10MHz, 調整分辨率:0.1% 滿刻度
信號周期范圍:	100ns～10s
調變模式:	調幅,調頻,脈寬調變(AM,FM,PWM)
調變信號頻率:	400Hz 內部信號
可變工作周期范圍:	20%～80%
分辨率:	1%
信號電壓幅度:	0V～5V, 分辨率: 50mV
直流偏壓可調范圍:	-7.5V～7.5V, 分辨率 50mV
上升 / 下降時間:	25ns
輸出阻抗:	50Ω
掃描功能規格:
可設定起始頻率范圍:	0.1Hz～10MHz
可設定結束頻率范圍:	0.1Hz～10MHz
可設定步階:	1～1000
每步進的保持時間設定范圍:	0.1sto9.9s

3）6300多功能儀表工作站通用型接口通道（Universal I/O）

通道數:	4 組通道
模擬通道規格:
通道功能模式:	電壓輸出, 電壓輸入, 電流輸出，電流輸入
電壓輸出范圍:	-9V～+9Vm 調整分辨率10mV
電壓輸入范圍:	-10V～+10V, 調整分辨率10mV
電流輸出范圍:	0～±20mA, 調整分辨率μA
數字通道規格:
通道功能模式:	邏輯輸出高電平,邏輯輸出低電平
電壓電平類型:	TTL 兼容的邏輯信號

4）6300多功能儀表工作站數字隔離雙通道萬用表（Digital Floating Multimeter）

量測通道數:	2 通道
輸入阻抗:	10MΩ
量測統計功能:	zui小值、zui大值、平均值
通道一功能規格:
測量功能模式:	直流電壓, 交流電壓
電壓量測范圍:	0～400V
直流電壓分辨率:	0.005% 滿刻度
直流電壓精度:	±0.05%
交流電壓分辨率:	0.05% 滿量程
交流電壓精度:	±0.1%
通道二功能規格:
量測功能模式:	直流電壓,交流電壓,直流電流,交流電流,電阻量測.
電壓量測范圍:	0～400V
電流量測范圍:	0～2A
電阻量測范圍:	0～20MΩ
直流電壓分辨率:	0.005%滿量程
直流電壓精度:	±0.05%
交流電壓分辨率:	0.05%滿量程
交流電壓精度:	±0.1%
直流電流分辨率:	1mA
直流電流精度:	±0.1%
交流電流分辨率:	1mA
交流電流精度:	±0.2%
電阻量測分辨率:	0.01% full scale
電阻量測精度:	±0.1%

5）6300多功能儀表工作站頻率計 / 事件計數器Frequency Counter

量測模式:	事件計數,頻率(frequency)計數,脈沖周期(pulse width)
通道一規格:
通道阻抗:	50Ω
頻率量測范圍:	1MHz～150MHz
靈敏度	< 5mV rms @ 2MHz - 10MHz
	<15mV rms @ 10MHz -100MHz
脈沖響應:	50mV, 25ns @ 500Hz
輸入zui大電壓范圍:	±5V
基本精度	±0.02%±1count
通道二規格:
通道阻抗:	1MΩ
頻率量測范圍:	2Hz～100MHz
靈敏度	< 300mV rms @ 10Hz < 150mV rms @ 10kHz to 10MHz < 350mV rms @ 33MHz
輸入zui大電壓范圍:	200Vrms
基本精度:	±0.02% ±1count
事件計數模式規格
通道1計數范圍:	0～9,999,999,999
外部信號閘寬zui小為	20ns
外部信號閘寬時間為	6hours,10ms zui小分辨率/10.74s,5μszui小分辨率/84ms,40nszui小分辨率
測量統計功能:	zui低值,zui高值,平均值
顯示模式:	頻率,周期,轉速事件數,脈寬,閘寬時間

6）電源輸出

輸出電壓:	+5V,+9V,-9V
輸出電流:	+5V /500mA
	+9V /100mA
	-9V /100mA
