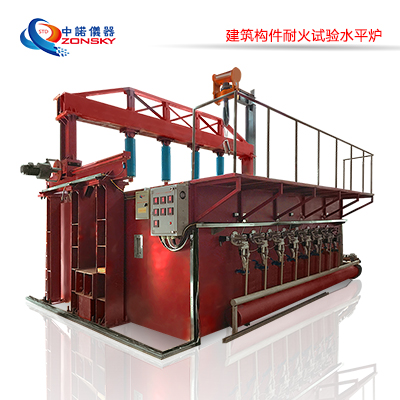

建筑構件耐火試驗水平爐 /

  一、概述

  ZY6236B建筑構件耐火試驗水平爐由耐火試驗水平爐、燃燒控制部分、燃?xì)饪刂撇糠?、燃?xì)鈿饣蜏p壓系統、壓力釋放和壓力測量系統、煙氣排放系統、計算機控制系統、氣體流量測量系統、溫度測量系統組成。適用于耐火電纜槽盒；鋼結構防火涂料耐火試驗；隧道防火保護板試驗以及隧道耐火試驗HC升溫曲線和隧道耐火試驗RABT升溫曲線試驗。采用WINDOWS 7操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以保存、調閱、計算和打印，具有高智能、引導式菜單操作、簡便直觀的特點，使試驗結果更加準確。

  二、符合標準

  1. 符合GB/T9978.1-2008《建筑構件耐火試驗方法 第1部分：通用要求》以及ISO834-1：1999》試驗標準；

  2. 符合GB/T9978.3-2008《建筑構件耐火試驗方法 第3部分：試驗方法和試驗數據應用注釋》試驗標準；

  3. 符合GB/T9978.5-2008《建筑構件耐火試驗方法 第5部分：承重水平分隔構件的特殊要求》試驗標準；

  4. 符合GB/T14907-2018《鋼結構防火涂料》試驗標準；

  5. 符合GB23864-2009《防火封堵材料》第6.16節和附錄A標準要求；

  6. 符合GB28376-2012《隧道防火保護板》第6.17節標準要求；

  7. 符合GB28375-2012《混凝土結構防火涂料》第7.16節標準要求；

  8. 符合QB/T1453-2003《電纜橋架》附錄F標準要求;

  9. 符合GB29415-2013《耐火電纜槽盒》第6.5節標準要求；

  10. 符合JB/T12147-2015《塑料電纜橋架》第6.16節標準要求；

  11. 符合QA/T537-2005《母線干線系統（母線槽）阻燃、防火、耐火性能的試驗方法》第4.2節標準要求；

  12. 符合JB/T10327-2011《耐火母線干線系統（耐火母線槽）》第6.1.3.14.1.2節標準要求；

  13. 符合GB 7251.6-2015《低壓成套開關設備和控制設備第6部分：母線干線系統（母線槽）》第9.102和10.102節標準要求；

  14. 滿足GB/T 714-2007(XF/T 714-2007)標準里第3部分的4個曲線標準；

  15. 隧道耐火試驗HC升溫曲線，

  16. 電力耐火試驗升溫曲線，

  17. 石油化工耐火試驗升溫曲線，

  18. 隧道耐火試驗RABT升溫曲線。以及

  19. 滿足GBGB/T9978.1-2008升溫曲線；

  20. 滿足GB/T14907-2018《鋼結構防火涂料》附錄A“鋼結構防火涂料隔熱效率試驗”。

  三、主要技術參數  建筑構件耐火試驗水平爐

  1．燃燒器燃燒的熱量釋放滿足試驗升溫速度控制，適應在各種工作模式下（即升溫曲線）相應的燃?xì)馐褂昧俊?

  2．爐體結構：采用五層結可，爐內為1300℃時，外層溫度為常溫。層為鋼結構框架；第二層為紅磚砌成外圍；第三層為耐火高溫石棉；第四層為耐火磚，第五層為耐火高溫棉。具有極限加載條件下對應的強度和剛度要求，使用壽命長，內層的保溫材料（易損件）容易更換。

  3．整體測量?jī)x器的準確度

  ① 測量溫度：±15℃

  ② 環境及背火面：±2.5℃

  ③ 試驗爐外表溫度：為常溫；

  ④ 爐內壓力：±3 Pa；

  ⑤ 時間：±1s/h；

  ⑥ 加載測量：試驗荷載±2.5%；

  ⑦ 變形量：±2mm。

  4．燃?xì)夤苈泛涂諝夤苈罚河呻妱?dòng)執行器、碟閥、空燃比例閥、二級減壓閥、手動碟閥、點火控制器、高低壓力開關、燃?xì)獬瑝悍派㈤y、氣化爐、燃?xì)鈿庖悍蛛x器、一級減壓閥、液相切換閥、燃?xì)鈮毫Ρ怼⒌蛪罕?、球閥、燃?xì)庑孤?、不銹鋼軟管和燃?xì)飧邏很浌艿冉M成。

  5．空氣助燃系統：采用22kw助燃風機提供空氣，在爐體外兩側裝有兩個Ф330mm的主空氣管道，然后分支連接到每個高壓燃燒器，由空燃比例閥控制空氣和燃?xì)獾谋壤_(dá)到燃燒狀態。

  6．壓力釋放系統

  ①在爐體壁后側爐壁上有兩個排煙孔連接到排煙管道，將爐體內的煙氣排出控制壓力。壓力釋放見機采用15kw強力風機和變頻器進行控制，其風量大小由計算機程序自動控制以達到燃燒、壓力的排煙的要求；

  ②壓力釋放管路：在爐膛內的部分采用耐高溫的不銹鋼管，能耐高溫1300℃，在爐膛外采用壁厚5mm的焊管，在內設有14處水噴霧頭用作水蒸汽冷卻，排出的煙氣可降到70℃以下。

  7．爐內壓力測量系統：爐膛內壓力每間隔1min記錄一次，記錄設備準確度為1s/h，數據采集為3次/秒。

  8．加載系統

  ① 荷載測量：采用壓力傳感器測量，加載實現自動測控（聯動控制），通過計算機直接顯示在軟件中；

  ②每個點加載量50噸，反應力支架每個點按60噸設計；

  ③ 加載頭：采用耐高溫材質，避免測量探頭由于受熱產生數值漂移；

  ④加載裝置：采用電機驅動，兩側軌道運行。在試驗時加載，無試驗時移動遠離爐子上端。

  9．變形量測量：

  ① 采用直線位移傳感器測量，自動測控（聯動控制）測量位移，測量點在跨度的中間；

  ② 測量參數：含變形速率和變形總量；

  ③ 變形量記錄：采集數據每秒鐘1次,并生成相應的曲線記錄。

  10．樣品試驗架

  ① 爐體設計滿足多個標準以及多種樣品試驗架的更換和安裝，通過外框密封門的替換滿足鋼結構防火涂料、耐火電線槽盒、隧道防火保護板耐火性能系統的檢測；

  ② 外框密封門采用行車吊裝式，樣品試驗架安裝于外框密封門。完全滿足鋼結構防火涂料、耐火電線槽盒、隧道防火保護板檢驗需要。

  11．電源負載柜：

  ①采用三相星形連接的電力變壓器，功率為：10KVA；

  ②試驗電壓：200～1000V可調；

  ③快速熔斷器：采用RLS系列快速熔斷器，熔絲的額定電流為3A和5A。
建筑構件耐火試驗水平爐
