HGY互感器特性綜合測試儀

一、使用說明
    HGY型伏安特性、變比、極性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比，比較高的多功能試驗儀器。本儀器采用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的儀器。
二、技術參數
    ⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸      入電壓。
    ⒉ 工作環境溫度：0~40℃。
    ⒊ 輸入電壓：輸入交流220V時，輸出0-500V。
                輸入交流380V時，輸出0-1000。
                電流：zui大瞬時電流，測變比時為600A。
                輸入交流220V時，輸出0-400A。
                輸入交流380V時，輸出0-600A。
                伏安特性測試時為15A。
    ⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。
            作電流顯示時：0-9.9A；分辨率：0.1mA。
    ⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。
    ⒍ 誤差：1≤1%，U≤1%。
    ⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。
    ⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
    ⒐ 外型尺寸：長×寬×高=470×340×260mm3。
    ⒑ 重量：23Kg。
    ★★★注意事項
    ⒈ 電流互感器二次線圈不應有接地點。
    ⒉ 調壓器開關及輸出開關在斷開位置方向可接線和拆線。
    ⒊ 試驗前本裝置應可靠接地。
    ⒋ 做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。

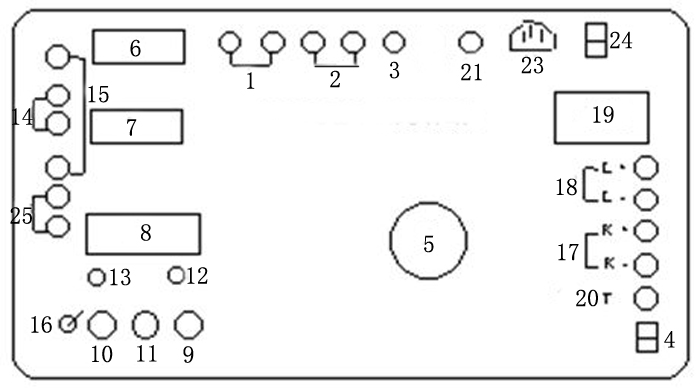

三、面板圖示及說明（圖一）

    1.電壓采集輸入端連接交流輸出遠端，連接CT二次側

    2、交流電流輸出，連接CT二次側。
    3、調壓器輸出保險（15A）。
    4、調壓器輸出開關。
    5、升壓調節手柄。
    6、四位液晶屏幕電流顯示（V）［兼變比測試之CT二次側電流顯示］。
    7、四位液晶屏幕電流顯示（A）［兼變比測試之CT一次側電流顯示］。
    8、打印機。
    9、數據復位按鍵。
    10、存貯數據按鍵。
    11、打印按鍵。
    12、復位指示燈。
    13、存貯指示燈。
    14、變比電流輸入連接CT二次側。
    15、變比電流輸出連接CT一次側。
    16、伏安特性試驗與變比測試轉換開關。
    17、極性判別輸入連接CT二次側。
    18、極性判別輸出連接CT一次側。
    19、極性判別電流顯示表，不測試時為零位。
    20、極性判別通斷按鍵按一下既接通，松開既關閉。
    21、接地插座。
    23、電源插座帶5A保險絲。
    24、整機電源開關。
    25——外接傳感器接口，外接一次電流輸入端。

四、使用方法

    伏安特性試驗：接線如（圖二）所示：

1.使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
    ⒉ 將儀器可靠接地。
    ⒊ 檢查電流互感器無接地點。
    ⒋ 將開關“16”撥至伏安檔。
    ⒌ 儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）。
    ⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。
    ⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）
    ⒏ 多可存儲20組電流，電壓值。
    ⒐ 存儲完畢后調壓器調零。
    ⒑ 按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓zui大值自動選擇某一量程：
            0—199V 每格代表10V
            200V—499V 每格代表25V
            500V—2000V 每格代表50V
            電流軸分兩個量程，量程選擇為自動方式，根據采樣電流zui大值自動選擇某一量程。
            0—7A 每格代表 0.25V
            7A—40A 每格代表0.5A
    ⒒ 按一下復位鍵復位后，可重復測試。
    ⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
五、變比測試：

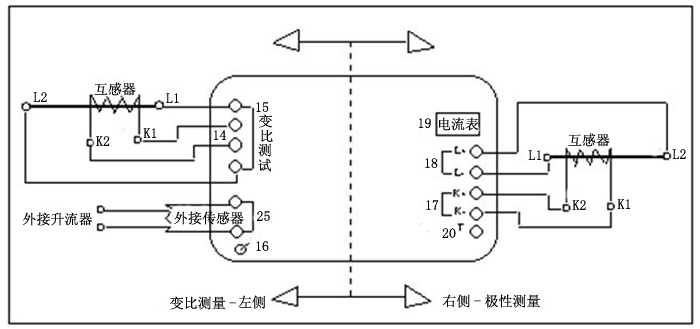

    接線如下圖（左側）所示：（圖三）

    ⒈ 將開關“16”撥至變比檔。

    ⒉ 輸入交流220V時，輸出0-400A；

      輸入交流380V時，輸出0-600A。

    ⒊ 將旋鈕“5”旋至零位，打開開關“24”后，開關“4”打開，緩慢轉動旋鈕“5”，使表頭“7”顯示一電流值`IO（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定后按一下儲存鍵“10”存儲數據。將旋鈕“5”旋至零位，“11”鍵打印變比數據和計算結果。關斷開關“4”。
    ⒋ 測試完畢，斷開電源。拔出連接線。
    ⒌ 當測變比一次電流滿足不了試驗時，可外接升流器試驗用儀器所配外接傳感器穿過升流器電源線后接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。
    ⒍ 說明：① 每次只能做一組變比測試，并計算，需重復變比測試時，將開關“16”往前復位后再撥回變比即可重復變比測試。本機變比測試時自動限時半分鐘左右。② 變比的計算結果約為整數“XXX”也即“XXX比1”，用戶根據自已的CT換算或“XXX比5”等。

●極性判別：

    ⒈ 用一對測試線連接被測互感器的一次側和面板上的L+ L-插座。用另一對測試線連接被測互感器的二次側和面板上的K+ K-插座。（接線如圖三右側所示。）

    ⒉ 本儀器接通交流220V電源，開關“24”打開。

    ⒊ 瞬時按一下試驗按鍵“20”（按鍵的時間要短，否則會縮短儀器的使用壽命），若面板上表頭瞬間正偏（即右偏）則被測互感器的一次側接L+的端頭和二次側接K+的端頭為同極性端，反之為非同極性端。（按鍵斷開瞬間的指針指向與按鍵接通瞬間相反，這是正?，F(xiàn)象。）
    ⒋ 測試完畢，斷開電源，拔出連接線。

⒌ 變壓器的極性判別可參照此方法測試。

六、本儀器保修期為一年，終生負責維修。
