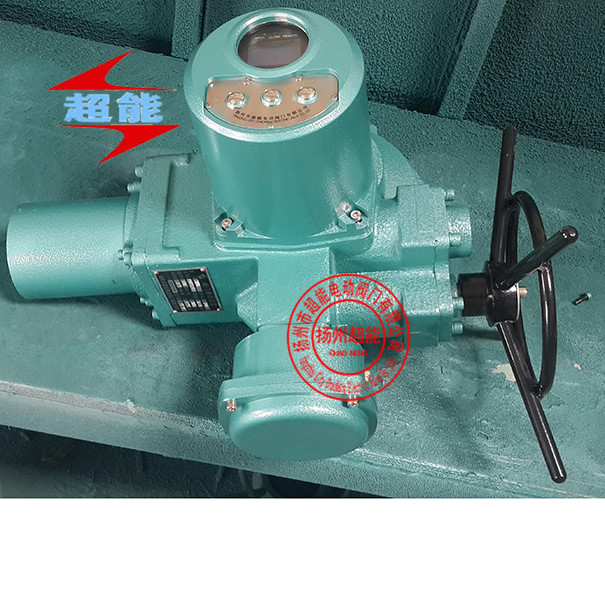

 LCFK-QX-GB-SV25-E執行器模塊

一、 紅外線遙控器

1. 工作電源為3V的鈕扣電池，出廠前已提供并安裝好。

2. 遙控器上共有開閥、關閥、參數設置、現場/遠程切換、加、減六個按鍵，其操作方法與現場操作設置方法相同。

3. 遙控器使用時須對準LCD顯示器指示窗口。當遙控距離明顯縮短時，請

及時換同類型電池。

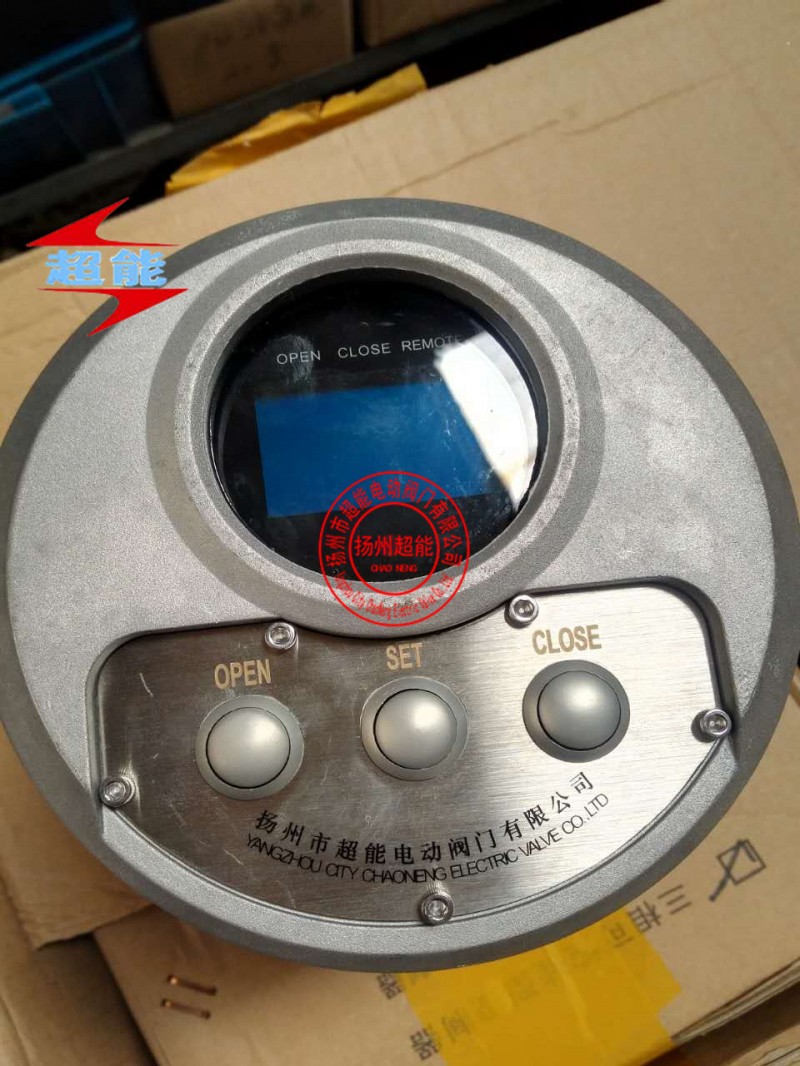

二、 液晶顯示操作面板：

三、 參數設定與調試

1.執行機構在不打開箱蓋的前提下，有操作面板按鍵操作和紅外線遙控器操作兩種參數設置和調試方法，紅外線遙控器操作適合于防爆的危險場合。

2. 所有閥門運行調試數據均存入控制模塊斷電記憶存儲器內，用戶可以通過操作顯示面板上的按鍵或紅外線遙控器在執行機構的液晶顯示窗口查看所有的功能參數。

3. 所有參數的設置必須是在閥門處于停止的狀態下進行。

4. 行程設定

在“畫面1 現場鍵盤鎖定狀態”下，同時按住“開閥”、

“關閥”鍵三秒后進行自動解鎖，進入“畫面2 現場操作

狀態”，按“參數設置”鍵三秒后進入“畫面3 行程/參數

設定狀態”。操作顯示面板設置燈常亮，同時LCD屏上的

“行程”不斷閃爍，按設置鍵進入行程設定狀態，如“畫

面4 關閥行程設定狀態”。

4.1 關閥行程設定

根據閥位不同，手動或電動操作使閥門到全關位，再按“參數設置”鍵確定全關位置后，系統自動進入“畫面5 開閥行程設定狀態”。

4.2 開閥行程設定

根據閥位不同，手動或電動操作使閥門到全開位，再按“參

數設置”鍵確定全開位置后，系統自動退出行程設定狀態，

進入“畫面2 現場操作狀態”。

5. 系統參數設置

在“畫面1 現場鍵盤鎖定狀態”下，同時按住“開閥”、

“關閥”鍵三秒后進行自動解鎖，進入“畫面2 現場操作

狀態”，按“參數設置”鍵三秒后進入“畫面3 行程/

 LCFK-QX-GB-SV25-E執行器模塊 參數

設定狀態”，通過“加”、“減”鍵，選擇“參數”設定，操作顯示面板設置燈常亮，同時LCD屏上的“參數”不斷閃爍，按設置鍵進入系統參數設定狀態，如“畫面6 口令輸入狀態”。通過“加”、“減”鍵輸入密碼211，按“設置”鍵從右到左依次確定，密碼錯誤系統自動退出設定狀態，密碼正確后，當遠控方式設定為總線開關型或總線調節型，系統自動進入“畫面18 站號顯示與設置”。當遠控方式設定為普通開關型或普通調節型，系統自動進入“畫面7 繼電器組態選擇”。

5.1站號顯示及設定（只有總線型才有此功能）

默認顯示的是當前站號，通過“加”、“減”鍵可重新設置

站號，按下“設置”確認，系統自動進入“畫面7 繼電器

組態選擇”。

5.2輸出繼電器組態設置

通過“加”、“減”鍵設置4個繼電器的功能：現場/遠程、

故障、閥全關、閥全開、開過載、關過載，圖中數字代表

驅動板上對應的K1—K4繼電器，左邊代表繼電器對應的

功能，按“設置”鍵確認，系統進入“畫面8 ESD輸入控

制方式選擇”。

默認設置為：1—遠程/現場，2—故障，3—開過載，4—關

過載。

5.3 ESD輸入控制方式選擇

通過“加”、“減”鍵設定ESD輸入控制方式，ESD啟動

時可以事先設定閥門：原位、全開、全關。畫面8中數值

為執行器的動作次數，實際次數為顯示次數的10倍。按

“設置”鍵確定，系統自動進入“畫面9 丟信方式選擇”。默認控制方式為原位狀態。

5.4丟信方式選擇（開關型無此選項）

通過“加”、“減”鍵設定丟信方式選擇，遠程丟信時可設

定閥門：原位、全開、全關。遠程輸入電流信號小于3.9mA

則判定丟信。按“設置”鍵確定，系統自動進入“畫面10

輸入信號選擇”。

默認丟信方式選擇為原位狀態。

5.5輸入信號選擇（開關型無此選項）

通過“加”、“減”鍵設定輸入信號選擇，可以設定為：正

作用、反作用。正作用：輸入信號4mA，對應的閥開度為

0%。反作用：輸入信號20mA，對應的閥開度為0%。按

“設置”鍵確定，如果在“畫面8 ESD輸入控制方式選擇”

中按了“設置”鍵3秒，系統自動進入“畫面19 輸入4mA

電流信號校正”，否則系統自動進入“畫面11 輸出4mA

電流信號校正”。默認輸入信號為正作用。

5.6輸入4mA電流信號校正（開關型無此選項）

校正前，須在輸入端加入準確的4mA電流信號，再按“設

置”鍵確定，系統自動進入“畫面20輸入20mA電流信

號校正”。

5.7輸入20mA電流信號校正（開關型無此選項）

校正前，須在輸入端加入準確的20mA電流信號，再按“設

置”鍵確定，系統自動進入“畫面11 輸出4mA電流信號

校正”。

5.8 輸出4mA電流信號校正

校正前，須在開度信號輸出端接上直流毫安表，通過“加”、

“減”鍵可改變輸出電流，當調整電流穩定到4mA時，

再按“設置”鍵確定，系統自動進入“畫面12 輸出20mA

電流信號校正”。全行程位置都可以對輸出4mA電流信號

進行校正。
 LCFK-QX-GB-SV25-E執行器模塊

5.9 輸出20mA電流信號校正

校正前，須在開度信號輸出端接上直流毫安表，通過“加”、

“減”鍵可改變輸出電流，當調整電流穩定到20mA時，再

按“設置”鍵確定，調節型的系統自動進入“畫面13 靈敏

度設置”。開關型的系統自動進入“畫面16 遠控方式設定”

全行程位置都可以對輸出20mA電流信號進行校正。

5.10 靈敏度設置（開關型無此選項）

通過“加”、“減”鍵設定需要的死區值為需要的值，按下

“設置”確認。系統自動進入“畫面14 電機慣量設置”。

此數值設置越大，閥門精度越差。默認靈敏度設置為

1%。

5.11電機慣量設置（開關型無此選項）

通過“加”、“減”鍵設定電機慣量為需要的值，按下“設

置”確認。系統自動進入“畫面15 閥位顯示方式選擇”。

為防止電機惰走，電機慣量值小于靈敏度值。

默認靈敏度設置為0.5%。

5.12遠控信號狀態設定（調節型無此選項）

通過“加”、“減”鍵選擇遠控方式，可設定為：F0—點動，

F1—保持，F(xiàn)2—有信號開無信號關，F(xiàn)3—有信號關無信號

開，按下“設置”確認系統自動進入“畫面15 閥位顯示

方式選擇”。

5.13閥位顯示方式選擇

通過“加”、“減”鍵選擇閥位顯示方式，按下“設

置”確認。系統自動退出系統參數設置狀態，進入正常運

行狀態。

四、 遠程控制

1. 遠方開關量（手動）控制（開關型按照此圖接線）

對于使用執行器內部提供24Vdc的低壓控制，外部連線見圖4-1、圖4-2。小圈中的數字為接線端子號。
