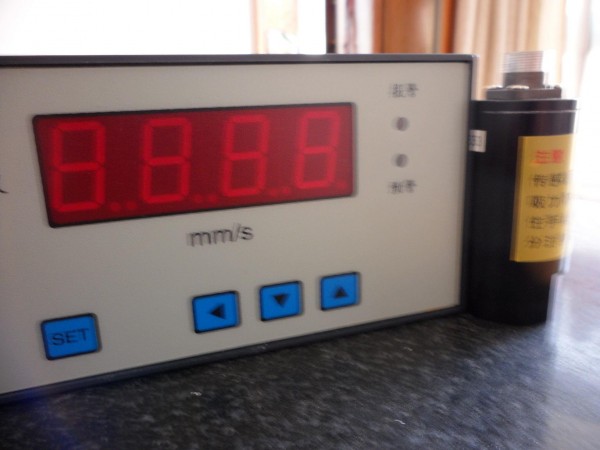

KZ-2C 振動監控儀
- 產品/服務：KZ-2C 振動監控儀
- 型 號：KZ-2C
- 品 牌：天寶
- 單 價：面議
- 更新日期：2024-09-25
- 有效期至：長期有效
- 瀏覽次數：2807
產品簡介
江蘇寶應KZ-2C振動監控儀,KZ-2C振動監控儀是由DH-1振動加速度傳感器拾取設備的振動信號后經過電纜傳輸，送入儀器內部電路進行放大、解調、濾波、積分運算、比較、檢波、光電隔離等，通過面板上的LED數字表直接顯示振動加速度或速度的有效值及...
產品詳細介紹
江蘇寶應KZ-2C振動監控儀 江蘇寶應KZ-2C振動監控儀,KZ-2C振動監控儀
KZ-2C振動監控儀使用說明書
如果您覺得“KZ-2C 振動監控儀”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.mingjiewl.com/com_zd88/sell/itemid-6162563.html
已經有2807位訪客查看了本頁.
KZ-2C振動監控儀使用說明書
設備監控
一、概述
利用狀態監測手段，采集反映機器狀態的數據或信號，對設備故
障作出診斷，使設備維修的安排從以運行時間為基礎轉為按照實際狀
態為基礎，克服了定期維修中“維修過剩”或“維修不足”的缺陷，
是當代設備維修體制改革的一種趨勢，也是我國設備管理現代化的一
項重要內容
為了保證大、中型企業的重要設備安全可靠的運行，在線監測這
門新技術已被提到優化的地位。如冷卻塔風機、發電機組、空壓機、
風機、水泵、減速箱等設備均被列入監控對象。
眾所周知，設備事故的隱患多數是振動先反映出來的，因此設備
在運行過程中，值機人員迫切希望能夠通過傳感器對設備的重要部位進
行在線監測，將振動測量結果通過儀表在機房里反映出來，從而保證設
備的正常運行狀態，以防事故的發生。
針對上述情況，我廠在聽取用戶的建議后，在我廠原KZ－2B的基礎
上和有關科技單位及的指導下，集外振動監控儀的長處，采用
進口器件優化設計出KZ－2C單通道振動監控儀。
二、原理簡介
KZ-2C振動監控儀是由振動加速度傳感器拾取設備的振動信號后
經過電纜傳輸，送入儀器內部電路進行放大、解調、濾波、積分運算、
比較、檢波、光電隔離等，通過面板上的LED數字表直接顯示振動加速
度或速度的有效值及位移的峰峰值。儀器根據需要可任意設定報警
值和停機值。當設備振動達到報警值或停機值時，儀器內部能自動發
出聲光報警信號，同時儀器內部繼電器動作，可通過后面板上的接線
控制端來控制設備主電源，起到保護設備作用。由于KZ-2C振動監控儀
采用了DH-1全密封不銹鋼恒流式振動加速度傳感器，具有抗干擾性強、
頻率范圍寬、可遠距離傳輸、線性度好、穩定性高、無需補償?shù)葍?yōu)點，
在環境惡劣的場合下使用，保證系統的可靠性。
三、主要技術指標
1、傳感器：DH－1密封恒流式加速度傳感器，工作溫度 -25～85℃，
（靈敏度為100mV/g，10mA恒流），傳感器引出線為9.5m
2、頻率范圍：加速度10Hz～3000Hz
速 度10Hz～1000Hz
位 移10Hz～200Hz
3、測量范圍：加速度0～19.99g（RMS）
速 度0～19.99mm/s（RMS）
位 移0～1.999mm（P－P）
4、顯示方式：3 1/2 LED顯示
5、測量誤差：5％
6、報警方式：機內設有聲光報警，黃燈為報警指示，紅燈為停機指示
7、停機控制端：380VAC 3A（常開、常閉各一組）無源端子。
8、報警、停機值：任意設定
9、設有輸入電纜開路、短路指示。
10、后面板接線端子設有4～20mA恒流信號輸出端子，輸出阻抗為
0～600Ω,可直接送入PLC、DCS系統。4～20mA信號已和輸入、
電源隔離，隔離電壓為1000VDC
11、停機延時動作時間：發出停機信號后3秒繼電器動作（0～30秒
鐘在儀表內部任意可調）
12、監聽輸出插口：可接耳機監聽，也可接示波器，分析儀。
13、外型尺寸：槽型表式 長250寬150高75(多臺儀表組合系統使
用，儀表盤開孔尺寸為151X76，儀表之間上下左右間隔zui小距
離為（40mm）。
14、電源：220V 50Hz±10％ 10VA
四、使用安裝說明
一、前面板功能介紹（見圖一）
1、A、V、D功能選擇開關：是根據不同的測量需要來選擇加
速度（A），速度（V），位移（D）的撥動開關，一般情況下，放
在V檔進行監控。后面板4～20mA輸出信號始終是振動速度信號，4
～20mA輸出對應0～20mm/s。2、開路、短路指示燈：是用來檢查傳感器輸入電纜是否開路或短路，
避免用戶錯誤認為儀器有故障，電纜正常時，
二只指示燈均不亮。
3、報警、停機指示燈：是用來指示振動值是否超過規定值（設定值），
當振動超過報警值時黃色指示燈亮，超過停機
值時紅色指示燈亮，當振動值低于報警值、停
機值時，燈自動熄滅。
4、報警、停機設定開關：用來設定報警值和停機值（該設定開關是設
定的振動速度值），儀表正常工作時應放在
監測位置。
5、耳機監聽插口：可接耳機進行監聽，也可以接示波器口、分析儀等，
輸出插口的輸出電壓為320mv/g。
6、消音按鈕開關：當報警聲響起時，按下開關，按鈕紅燈亮，報警聲
斷開，再按一次，紅燈熄滅，開關接通，恢復報警
狀態。
二、后面接線端子介紹：（見圖二）
