茂名萬濠VMS-2515H大行程全自動影像測量儀維修

產品/服務：茂名萬濠VMS-2515H大行程全自動影像測量儀維修
型號：VMS-2515H
品牌：臺灣萬濠
單價：面議
更新日期：2018-04-30
有效期至：長期有效
瀏覽次數：862

產品簡介

茂名萬濠VMS-2515H大行程全自動影像測量儀維修 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。茂名萬濠VMS-2515H大行程全自動影像測量儀維修就選中特儀器。對應速度快，周到細致。............

產品詳細介紹

茂名萬濠VMS-2515H大行程全自動影像測量儀維修 -- -該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。

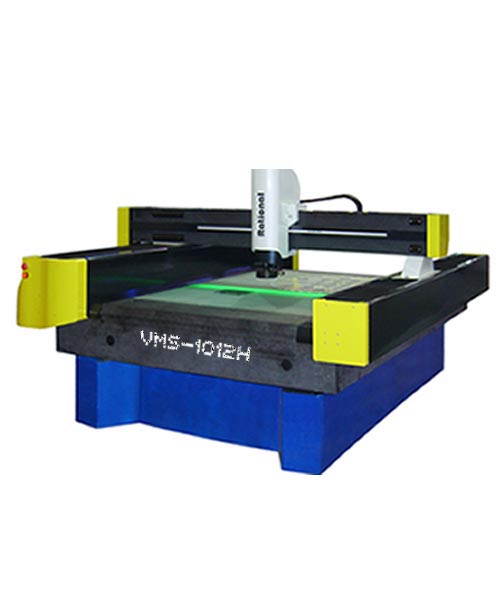

茂名萬濠VMS-2515H大行程全自動影像測量儀維修

儀器10大突出特點：

1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量

2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能

3. 采用亞像素細分技術，提高邊界分辨能力

4. 在線SPC數據處理分析，大批量治具測量

5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩

6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高

7. 采用花崗石底座，性能穩定，不易變形

8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量

9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷

10. 開發QMS3D軟件，可滿足客戶不同測量需求

茂名萬濠VMS-2515H大行程全自動影像測量儀維修

技術規格參數：

儀器型號			VMS-2515H	VMS-3020H			VMS-4030H		VMS-5040H
工作臺	金屬臺尺寸		450*280	500*330			606*466		706-466
	玻璃臺尺寸		306*196	350*250			450*350		550*450
	運動行程X.Y		220*150	300*200			400*300		500*400
	Z軸升降行程		150調焦	150調焦			150調焦		150調焦
	X、Y、Z軸數顯分辨率		0.5um	0.5um			0.5um		0.5um
	X、Y坐標示值誤差		≤（3+L/200）L為被測長度，單位：mm）
	儀器重量		220	270			325		450
	外形尺寸		670660950		7209501020			7209501020
電機	三軸運動速度					100mm/s
	三軸定位精度					0.001mm
影像系統	攝像機	TEO彩色1/2″CCD攝像機
	變焦鏡頭	變焦鏡頭帶同軸光變焦鏡頭（二選一）
	變焦鏡頭倍率	0.7-4.5X
	視頻總倍率	30-190X
	物方視場	11.1-1.7mm
	電源	AC220V/AC110V
	消耗功率	100W

在三坐標測量儀上的工件定位
考慮到測量工件數量是50件，在運用三坐標測量儀進行測量時就要運用有效方法進行工件定位，一方面保證所有被測工件均是同樣定位狀態，另一方面節省大量測量時間，因?yàn)槿鴺?biāo)測量儀器在測量工作中，如果采用CNC方式，它可以達到zui大三坐標測量速度，而采用CNC方式的前提就是測量程序和工件定位是一定不變化的?？紤]到定位的需要和缸蓋的結構特點，我們先設計了一套專用火具，專門應用十這道工序的缸蓋檢測。在不同的測量機上可以采用不同的定位方式，例如:如果在德國產的PMM計量型三坐標測量儀上測量可以采用將夾具及工件如圖所示方式安放，以適應PMM系列測量機測頭不能旋轉但測量精度高的特點。如果在美國產的GLOB等等生產型三坐標測量儀上測量可以采用測量基準面與機器坐標系一個方向軸平行的方法，因?yàn)樵擃悳y(cè)量機擁有的測量頭可以根據測量需要每隔7度進行轉動，使測頭方向一直可以保持與工件被測方向平行，但測量精度因?yàn)檗D(zhuǎn)角過程中不可避免產生的回程誤差而降低。

如果您覺得“茂名萬濠VMS-2515H大行程全自動影像測量儀維修”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
