一、用途：KRD－LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石

我公司座落在被譽為“江淮明珠”、“蘇北小江南”的高郵湖之濱的水鄉名城——江蘇金湖，是生產溫度、壓力、液位、電線、電纜、智能化儀表等領域的現代化企業。

　　 本公司經濟實力雄厚，生產檢測設備齊全，技術力量過硬，同時與東南大學、華東理工大學、南京氣象學院等十多家科研院所建立長期技術合作。

　　 主要產品有：WZ系列熱電阻、WR系列熱電偶、ZN2000系列智能數顯儀、ZN-YWB系列智能壓力表、ZN-VT系列智能校驗儀、HJB900系列壓力變送器、3851系列電容式變送器、智能化無紙記錄儀、智能油水測試儀、電線電纜等360多種規格型號的產品。

　　 我公司是江蘇省“明星企業”、江蘇省“高新技術企業”、江蘇省“重合同守信用單位”、企業資信等級AAA級、質量保證體系完整，并通過ISO9000質量體系認證，原化工部部長顧秀蓮曾親臨我廠視察指導工作。本廠將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友、新老客戶誠信合作，共創輝煌。

一、用途：
KRD－LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點?？蓮V泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

二、特點：
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

三、主要技術參數:
★ 流量計規格，基本參數和性能指標（見表二）
★ 準確度：0.5級、1.0級；
★ 使用條件：
1、 環境溫度-20℃～50℃;
3、 被測介質溫度：-20℃～120℃;
4、 大氣壓力：86Kpa～106Kpa;
5、 防爆等級：ibⅡBT4.
★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。

四、 電氣特性：
1、 顯示方式：
　　 （1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）；
　　 （2）LWY 現場顯示：液晶顯示累積流量，單位（m³）
液晶顯示瞬時流量，單位（m³/h）
　　 （3）LWGB 渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
　　 （1）LWGY 脈沖輸出，p-p值由供電電源確定；
　　 （2）LWY 可帶脈沖輸出或4~20mA兩線制電流輸出；
　　 （3）LWGB 4~20mA兩線制電流輸出。
3、供電電源：
　　 （1）LWGY：DC5~24V；
　　 （2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；
　　 （3）LWGB：DC24V。

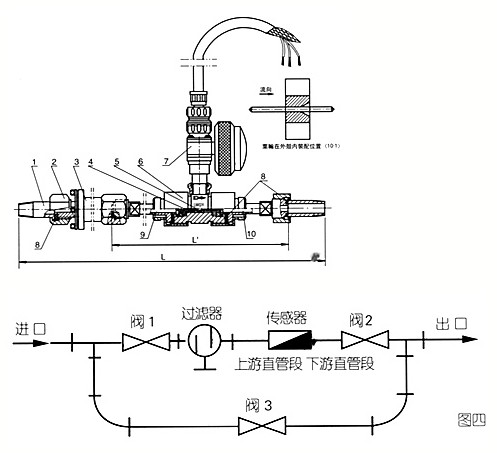

五、 儀表結構及安裝方式：見（表二）、（圖三）



1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四）；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。

六、型號及規格說明：
LW X X- XXX XX
LW 表示渦輪流量傳感器；
X X：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
　　 如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。

產 品 型 號	公稱通徑 (mm)	流量范圍 (m³/h)	zui大工作 壓力(MPa)	安 裝 形 式	精確度	前 置 放 大 器 電 源 (V)
LWGY—4 LWGY—4-B	4	0.04～0.25	6.3	螺紋	0.5 1	+(或-)12V
LWGY—6 LWGY—6-B	6	0.1～0.6	6.3	螺紋	0.5 1	+(或-)12V
LWGY—10 LWGY—10-B	10	0.2～1.2	6.3	螺紋	0.5 1	+(或-)12V
LWGY—15 LWGY—15-B	15	0.6～6	6.3	螺紋	0.5 1	+(或-)12V
LWGY—20 LWGY—20-B	20	0.7～7	6.3	螺紋	0.5 1	+(或-)12V
LWGY—25 LWGY—25-B LWGY—25BE	25	1～10	6.3 25	螺紋 夾裝	0.5 1	+(或-)12V
LWGY—32BE	32	1.5～15	25	夾裝	0.5/1	+(或-)12V
LWGY—40 LWGY—40-B LWGY—40BE	40	2～20	6.3 25	螺紋 夾裝	0.5 1	+(或-)12V
LWGY—50 LWGY—50-B LWGY—50BE	50	4～40	1.6 25	法蘭 夾裝	0.5 1	+(或-)12V
LWGY—65BE	65	7～70	25	夾裝	0.5/1	+(或-)12V
LWGY—80 LWGY—80-B LWGY—80BE	80	10～100	1.6 25	法蘭 夾裝	0.5 1	+(或-)12V
LWGY—100 LWGY—100-B LWGY—100BE	100	20～200	1.6 25	法蘭 夾裝	0.5 1	+(或-)12V
LWGY—125BE	125	25～250	25	夾裝	0.5/1	+(或-)12V
LWGY—150 LWGY—150-B LWGY—150BE	150	30～300	1.6 25	法蘭 夾裝	0.5 1	+(或-)12V
LWGY—200 LWGY—200-B LWGY-200BE	200	80～800	1.6 25	法蘭 夾裝	0.5 1	+(或-)12V

注：-B為防爆型，DN200需定做。

型 號	公稱通徑	始動流量	流量范圍	工作壓力	安裝	L	G	D	d	孔數
規 格	DNmm	m³/h	m³/h	MPa	方式	mm		mm	mm	個
LWQ—40	40	1.8	3 - 50		螺紋	140	G2
LWQ—50	50	2.5	5 - 100	1.6	法蘭	200		Φ125	Φ18	4
LWQ—80	80	6	10 - 240	2.5	法蘭	200		Φ160	Φ18	8
LWQ—100	100	8	12 - 360	4	法蘭	220		Φ180	Φ18	8
LWQ—150	150	15	35 - 1000	20	法蘭	300		Φ240	Φ22	8
LWQ—200	200	35	60 - 1500		法蘭	300		Φ295	Φ22	8
LWQ—250	250	40	75 - 3500		法蘭	400		Φ355	Φ26	12
