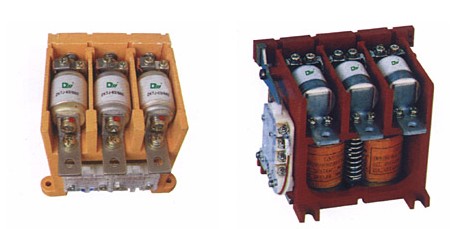

供應四惠牌CKJ5-800/1140真空接觸器
接觸器由真空開關管、緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁板、銜鐵板、轉軸、動臂等組成。
接觸器由真空開關管、緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁板、銜鐵板、轉軸、動臂等組成。
供應四惠牌CKJ5-800/1140真空接觸器
供應四惠牌CKJ5-800/1140真空接觸器
真空開關管靜導電板通過螺釘固定在緣架上，緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分?jǐn)酄顟B(tài)。
電磁操作機構由鐵心、線圈、磁板、銜鐵板、轉軸、動臂等組成。
輔助觸頭位于銜鐵板端，由銜鐵上下運動帶動輔助觸頭運動。
安裝、調整及更換天關管
1． 安裝
⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。
⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
⑶ 接好主回路出線，將交流控制電源線接在接線端子上，并接好地線。
2． 調整
當觸頭參數不符合要求或更換真空開關管后需作如下調整：
⑴ 松開面接頭鎖緊螺母。
⑵ 轉動面接頭法蘭，使觸頭剛剛斷開（用用表低阻檔測）并反復調整，使三
管保持致。
⑶ 順時針轉動面接頭到法蘭，使開距達到標準要求。
⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不再調整。
⒊ 更換真空開關管
當真空度下降或其他原因損壞時需更換真空開關管。
⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間緣電阻小于60兆歐時
應更換真空開關管。
⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。
⑶ 擰下靜導電板緣框的螺釘。
⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。
⑸ 將真空開關管組件取下。
⑹ 卸下面接頭組件，取下開關管。
⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不
使波紋管處于扭曲狀態。更換開關管后要重新調節開距。
