CKJ5-160/1140KV真空接觸器生產廠家四惠
- 產品/服務：CKJ5-160/1140KV真空接觸器生產廠家四惠
- 單 價：面議
- 更新日期：2024-09-24
- 有效期至：長期有效
- 瀏覽次數：980
產品簡介
CKJ5-160/1140KV真空接觸器生產廠家四惠真空接觸器（以下簡稱：接觸器）適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中，接通與分斷及頻繁啟動和控制交流電動機用，并適宜與各種保護裝置組成磁力啟動器和防磁力啟動器。...
產品詳細介紹

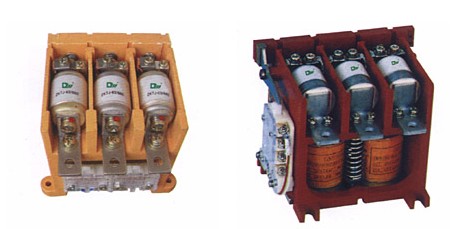

CKJ5-160/1140KV真空接觸器生產廠家四惠
本系列真空接觸器（以下簡稱：接觸器）適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中，接通與分斷及頻繁啟動和控制交流電動機用，并適宜與各種保護裝置組成磁力啟動器和防磁力啟動器。
CKJ5-160/1140KV真空接觸器生產廠家四惠
CKJ5-160/1140KV真空接觸器生產廠家四惠
本系列真空接觸器（以下簡稱：接觸器）適用于交流50Hz或60Hz、主回路額定電壓1140kV、額定電流630A以下的電力網中，接通與分斷及頻繁啟動和控制交流電動機用，并適宜與各種保護裝置組成磁力啟動器和防磁力啟動器。
CKJ5-160/1140KV真空接觸器生產廠家四惠
CKJ5-160/1140KV真空接觸器生產廠家四惠
用環境條件
- 周圍空氣溫度不于+40℃，不低于-25℃；
- 海拔不超過2000米；
- 空氣相對濕度在濕月的月平均相對濕度為
90%，月平均***溫度為25℃，并考慮到因溫度變化發生在產品表面的凝露；
- 無明顯沖擊和振動的場合；
- 在無炸危險的介質中，且介質中無足以腐蝕金屬和
緣體的氣體和塵埃（包括導電塵埃）；
- 無雨雪侵襲的場合。
二 主要術參數：
- 主要術特性：見表1；
- 主回路數：三；
- 控制電源為交流：36V、220V、380V、交流50Hz/60Hz
可按用戶需要供貨；
- 控制回路方式：直流電磁系統，交流控制電源通過整流橋給供線圈作(見圖1)；
- 供用戶使用的輔助電路觸頭：
80A為二常開、二常閉，12、160A為二常開、常閉，
250A、400A為四常開、三常閉，630A為三常開、二常閉；
6. 輔助觸點的約定發熱電流為；
7.真空開關管外殼為陶瓷、金屬結構；
- 額定作制：間斷長期作制，反復短時作制（額
定通電持續率為40%）；
- 外型及安裝尺寸：見圖2-6。
三 結構及作原理：
80A、12、160A，250A接觸器由基架、（400A由鋁合金底座、基座；630A由鐵底板、基座）、拐臂、銜鐵、電磁系統和真空開關管組件等件組成。當電磁線圈通過控制電壓時，銜鐵帶動拐臂轉動，使真空開關管內觸頭接通，電磁線圈斷電后，由分閘彈簧的作用，使主回
路分斷。電磁線圈由啟動和維持兩組繞組組成，通過輔助觸頭切換（也可以通過控制回路延時切換）。
四 安裝：
1. 在安裝板上適合位置鉆安裝孔（見圖2-6）；
2. 80A用M6、其余用M8（螺栓長度按實需要而定）并應加防松墊圈固定；
3. 在線端子上接好控制電源，并接好地線；
4. 建議接觸器安裝時動端向上為宜。
如果您覺得“CKJ5-160/1140KV真空接觸器生產廠家四惠”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
